IEC 62368-1: a segurança de equipamentos elétricos e eletrônicos de áudio, vídeo, informação e comunicação

Essa norma internacional, editada em 2018 pela International Electrotechnical Commission (IEC), é aplicável à segurança de equipamentos elétricos e eletrônicos no campo de tecnologia de áudio, vídeo, informação e comunicação e máquinas comerciais e de escritório com uma tensão nominal não superior a 600 V. Essa é uma norma de segurança do produto que classifica as fontes de energia, prescreve proteções contra essas fontes de energia e fornece orientações sobre a aplicação e os requisitos dessas proteções.

12/12/2018 - Equipe Target

Os eletroeletrônicos de áudio, vídeo, informação e comunicação

A IEC 62368-1:2018 - Audio/video, information and communication technology equipment - Part 1: Safety requirements é aplicável à segurança de equipamentos elétricos e eletrônicos no campo de tecnologia de áudio, vídeo, informação e comunicação e máquinas comerciais e de escritório com uma tensão nominal não superior a 600 V. Essa é uma norma de segurança do produto que classifica as fontes de energia, prescreve proteções contra essas fontes de energia e fornece orientações sobre a aplicação e os requisitos dessas proteções.

As salvaguardas prescritas destinam-se a reduzir a probabilidade de dor, lesão e, no caso de incêndio, danos materiais. Esta terceira edição cancela e substitui a segunda edição publicada em 2014. Esta edição constitui uma revisão técnica.

Esta edição inclui algumas alterações técnicas significativas em relação à edição anterior. Houve a adição de requisitos para equipamentos ao ar livre; novos requisitos para radiação óptica; adição de requisitos para líquidos isolantes; adição de requisitos para células de trabalho; adição de requisitos para transmissores de energia sem fio; adição de requisitos para o enrolamento totalmente isolado (fully insulated winding wire - FIW). Incluído um método alternativo para determinação das aberturas superior, inferior e lateral dos invólucros de incêndio e os requisitos alternativos para pressão sonora.

Esta publicação de segurança de grupo destina-se principalmente a ser usada como uma norma de segurança do produto para os produtos mencionados no escopo, mas também deve ser usada por comitês técnicos na preparação de normas para produtos semelhantes aos mencionados no escopo desta norma, de acordo com os princípios estabelecidos no IEC Guide 104 e no lSO/lEC Guide 51.

Esta parte da IEC 62368 é uma norma de segurança de produto que classifica as fontes de energia, prescreve as salvaguardas contra essas fontes de energia e fornece orientação sobre a aplicação e os requisitos para essas salvaguardas. Elas são prescritas e se destinam a reduzir a probabilidade de dor, lesão e, no caso de incêndio, danos materiais. O objetivo da INTRODUÇÃO da norma é ajudar os projetistas a entender os princípios de segurança, a fim de projetar equipamentos seguros. Estes princípios são informativos e não é uma alternativa aos requisitos detalhados deste documento.

Este documento descreve salvaguardas para a proteção de três tipos de pessoas: a comum, a instruída e a qualificada. Salvo indicação em contrário especificado, os requisitos para uma pessoa comum são aplicáveis. Este documento pressupõe que pessoa não criará intencionalmente condições ou situações que possam causar dor ou lesão. Na Austrália, o trabalho conduzido por uma pessoa instruída ou habilitada pode exigir licenciamento formal das autoridades reguladoras. Na Alemanha, uma pessoa só pode ser considerada como uma pessoa instruída ou habilitada se certos requisitos são cumpridos.

A pessoa comum é o termo aplicado a todas as pessoas que não sejam instruídas e qualificadas. As pessoas comuns incluem não apenas usuários do equipamento, mas também as que possam ter acesso ao equipamento ou que possam estar nas suas proximidades. Sob condições operacionais normais ou condições operacionais anormais, as pessoas comuns não devem ser expostas a partes que compreendam fontes de energia capazes de causar dor ou lesão. Sob uma única condição de falha, as pessoas comuns não devem ser expostas a partes constituídas por fontes de energia capazes de causar lesões.

A pessoa instruída é um termo aplicado a pessoas que foram instruídas e treinadas por um outra qualificada ou supervisionada, para identificar fontes de energia que pode causar dor (ver Tabela 1) e tomar precauções para evitar contato não intencional com exposição a essas fontes de energia. Em condições normais de operação, condições anormais de operação ou condições de falha única, as pessoas instruídas não devem ser expostas a partes constituídas por fontes de energia capazes de causar lesões.

A pessoa qualificada é um termo aplicado a pessoas que têm treinamento ou experiência quanto à tecnologia do equipamento, particularmente em conhecer as várias formas de energias e as suas magnitudes usadas no equipamento. Espera-se que as pessoas qualificadas usem seu treinamento e experiência para reconhecer as fontes de energia capazes de causar dor ou lesão e tomar medidas para proteção contra essas lesões. As pessoas qualificadas também devem ser protegidas contra contato não intencional ou exposição a fontes de energia capazes de causar lesões. Uma fonte de energia que causa dor ou ferimento faz isso através da transferência de alguma forma de energia para uma parte do corpo. Esse conceito é representado por um modelo de três blocos (veja a Figura 1).

Clique na imagem acima para uma melhor visualização

Esta norma de segurança especifica três classes de fontes de energia definidas por magnitudes e durações dos parâmetros de fonte em relação às respostas do corpo àquelas elétricas e térmicas das fontes de energia (ver Tabela 1). Os parâmetros das fontes relativos às respostas ao material combustível, as fontes de energia mecânicas e as fontes de energia de radiação são especificadas com experiência e normas básicas de segurança.

Clique na imagem acima para uma melhor visualização

O limiar da energia para a dor ou lesão não é constante em toda a população. Por exemplo, para algumas fontes de energia, o limiar é uma função da massa corporal; quanto menor a massa, menor o limiar e vice-versa. Outras variáveis do corpo incluem idade, estado de saúde, estado das emoções, efeito das drogas, características da pele, etc. Além disso, mesmo com as aparências externas parecendo iguais, os indivíduos diferem em seus limiares de suscetibilidade à mesma fonte de energia.

O efeito da duração da transferência de energia é uma função da forma de energia específica. Por exemplo, a dor ou a lesão da energia térmica pode ser muito curta (1 s) para a alta temperatura da pele, ou muito longa (várias horas) para baixa temperatura da pele. Além disso, a dor ou lesão pode ocorrer algum tempo considerável após a transferência de energia para uma parte do corpo. Por exemplo, a dor ou a lesão de alguma reação química ou fisiológica não se manifestará por dias, semanas, meses ou anos.

As fontes de energia são abordadas por este documento, juntamente com a dor ou lesão que resulta de uma transferência dessa energia para o corpo e a probabilidade de danos à propriedade que resultam em fogo escapando do equipamento. Um produto elétrico é conectado a uma fonte de energia elétrica (por exemplo, a rede elétrica), uma fonte de alimentação externa ou uma bateria. Um produto elétrico usa a energia elétrica para executar as funções pretendidas.

No processo de utilização de energia elétrica, o produto transforma a energia elétrica em outras formas de energia (por exemplo, energia térmica, energia cinética, energia óptica, energia de áudio, energia eletromagnética, etc.). Algumas transformações de energia podem ser uma parte deliberada da função do produto (por exemplo, partes móveis de uma impressora, imagens em uma unidade de som de um alto-falante, etc.). Algumas transformações de energia podem ser um subproduto do produto ou função (por exemplo, calor dissipado por circuitos funcionais, radiação X de um raio catódico tubo, etc.).

Alguns produtos podem usar fontes de energia que não são fontes de energia elétrica, como partes móveis ou produtos químicos. A energia nessas outras fontes pode ser transferida de para uma parte do corpo, ou pode ser transformada em outras formas de energia (por exemplo, a energia ser convertida em energia elétrica através de uma bateria, ou uma parte do corpo em movimento transfere sua energia cinética a uma borda afiada). Exemplos dos tipos de formas de energia e as lesões associadas e danos à propriedade abordadas neste documento estão na Tabela 2.

Clique na imagem acima para uma melhor visualização

Dessa forma, uma salvaguarda é um dispositivo ou esquema ou sistema que é interposto entre uma fonte de energia capaz de causar dor ou lesão e uma parte do corpo; e para reduzir a probabilidade de transferência de energia capaz de causar dor ou lesão a uma parte do corpo. Os mecanismos de salvaguarda contra a transferência de energia capaz de causar dor ou lesão incluem: a atenuação da energia (reduz o valor da energia); não deixar a energia chegar, diminuindo a taxa de transferência de energia; desviar a energia, mudando a sua direção; desconectar, interromper ou desativar a fonte de energia; envolver a fonte de energia (reduz a probabilidade de a energia escapar); interpor uma barreira entre uma parte do corpo e a fonte de energia.

Uma proteção pode ser aplicada ao equipamento, à instalação local, a uma pessoa ou pode ser um comportamento aprendido ou dirigido (por exemplo, resultante de uma salvaguarda instrucional). Destina-se a reduzir a probabilidade de transferência de energia capaz de causar dor ou lesão. Uma salvaguarda pode ser um elemento único ou pode ser um conjunto de elementos.

Geralmente, este documento usa uma ordem de preferência para fornecer salvaguardas com base nos requisitos indicados na ISO/IEC Guia 51, como segue: as salvaguardas de equipamentos são sempre úteis, pois não requerem nenhum conhecimento ou ações de pessoas que entram em contato com o equipamento; as salvaguardas de instalação são úteis quando uma característica de segurança só pode ser estar na instalação (por exemplo, o equipamento tem que ser aparafusado ao chão para fornecer estabilidade); as salvaguardas comportamentais são úteis quando o equipamento requer que uma fonte de energia seja acessível.

Na prática, a seleção de salvaguarda explica a natureza da fonte de energia, o usuário, os requisitos funcionais do equipamento e considerações similares. Uma salvaguarda de equipamento pode ser básica, suplementar, dupla ou uma salvaguarda reforçada. As proteções de instalação não são controladas pelo fabricante do equipamento, embora, em alguns casos, as proteções de instalação podem ser especificadas nas instruções de instalação do equipamento.

Geralmente, no que diz respeito ao equipamento, uma salvaguarda de instalação é uma salvaguarda. Por exemplo, a proteção suplementar que fornece aterramento de proteção está localizada no equipamento e é parte da instalação. A proteção suplementar que fornece proteção de aterramento não é efetiva até que o equipamento esteja conectado ao aterramento de proteção da instalação. Os requisitos para salvaguardas de instalação não são abordados neste documento. No entanto, isso supõe algumas salvaguardas de instalação, como proteção de aterramento de devem ser eficazes.

Na ausência de um equipamento, instalação ou proteção pessoal, uma pessoa pode ter um comportamento específico como uma salvaguarda para evitar a transferência de energia e consequente lesão. Uma salvaguarda comportamental é um comportamento voluntário ou instruído destinado a reduzir a probabilidade de transferência de energia para uma parte do corpo. Três tipos de salvaguardas comportamentais são especificados neste documento.

Cada tipo de salvaguarda comportamental está associado a um tipo específico de pessoa. Uma salvaguarda instrutiva é geralmente dirigida a uma pessoa comum, mas também pode ser endereçada a uma pessoa instruída ou qualificada. Uma salvaguarda preventiva é usada por uma pessoa instruída. Uma proteção de habilidade é usada por uma pessoa habilitada.

Uma salvaguarda instrucional é um meio de fornecer informações, descrevendo a existência e a localização de uma fonte de energia capaz de causar dor ou lesão, e se destina a invocar um comportamento específico por parte de uma pessoa para reduzir a probabilidade de transferência de energia para uma parte do corpo (ver Anexo F). Uma salvaguarda instrucional pode ser um indicador visual (símbolos ou palavras ou ambos) ou uma mensagem audível, conforme aplicável ao uso esperado do produto.

Ao acessar locais onde o equipamento precisa ser energizado para executar um serviço atividade, uma salvaguarda instrucional pode ser considerada uma proteção aceitável para contornar equipamentos protegem de tal forma que a pessoa é informada de como evitar o contato com uma fonte de energia de classe 2 ou classe 3. Se as proteções do equipamento interferirem ou proibirem o funcionamento do equipamento, a salvaguarda instrucional pode substituir uma salvaguarda de equipamento.

Se a exposição a uma fonte de energia capaz de causar dor ou lesão for essencial para a correta funcionamento do equipamento, pode ser utilizada uma salvaguarda instrucional para assegurar a pessoas em vez de outra salvaguarda. Deve-se considerar se a salvaguarda instrucional deve exigir o uso de uma salvaguarda pessoal. A provisão de uma salvaguarda instrucional não faz com que uma pessoa comum se torne uma pessoa instruída.

Uma salvaguarda preventiva é o treinamento e a experiência ou supervisão de uma pessoa qualificada para usar as precauções para proteger a pessoa instruída contra fontes de energia de classe 2. As salvaguardas de precaução não são especificamente prescritas neste documento, mas são considerados efetivas quando o termo pessoa instruída é usado.

Durante a manutenção do equipamento, uma pessoa instruída pode precisar remover ou salvaguardar do equipamento. Neste caso, uma pessoa instruída deve então aplicar uma precaução como uma salvaguarda para evitar a exposição a fontes de energia de classe 2. Uma salvaguarda de habilidades é a educação, treinamento, conhecimento e experiência da pessoa habilitada que são usadas para proteger a pessoa qualificada contra fontes de energia de classe 2 ou classe 3. Salvaguardas de habilidade não são especificamente prescritas neste documento, mas são consideradas efetivas quando o termo pessoa qualificada é usado.

Durante a manutenção do equipamento, um técnico qualificado pode precisar remover um equipamento de salvaguarda. Neste caso, espera-se que uma pessoa qualificada aplique a habilidade como uma salvaguarda para evitar lesões. Durante as condições de pessoa comum ou de pessoa instruída, as salvaguardas para tal pessoas podem ser necessárias. Tais salvaguardas podem ser de equipamentos ou de instrução.

Durante condições de serviço a pessoas qualificadas, devem ser fornecidas proteções de contra os efeitos da reação involuntária de um corpo (por exemplo, sobressalto) que causar um contato não intencional com uma fonte de energia de classe 3 localizada fora da pessoa qualificada. Esta salvaguarda geralmente se aplica em equipamentos de grande porte, nos quais o técnico especializado precisa acessar dois ou mais locais de fonte de energia de classe 3 durante a manutenção.

FONTE: Equipe Target

Baseado nos documentos visitados

Normas recomendadas para você

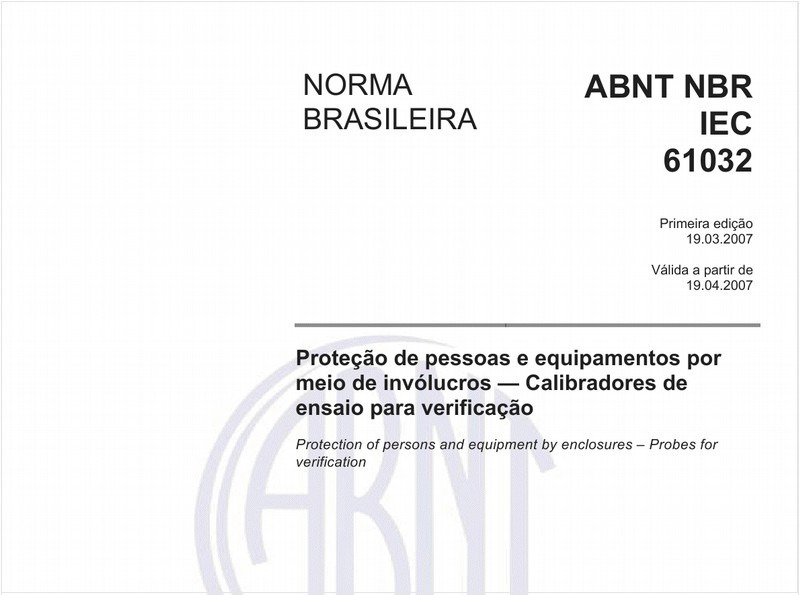

Proteção de pessoas e equipamentos por meios de invólucros - Calibradores de ensaio para verificação
NBRIEC61032 de 03/2007

Proteção de pessoas e equipamentos por meios de invólucros - Calibradores de ensaio para verificação

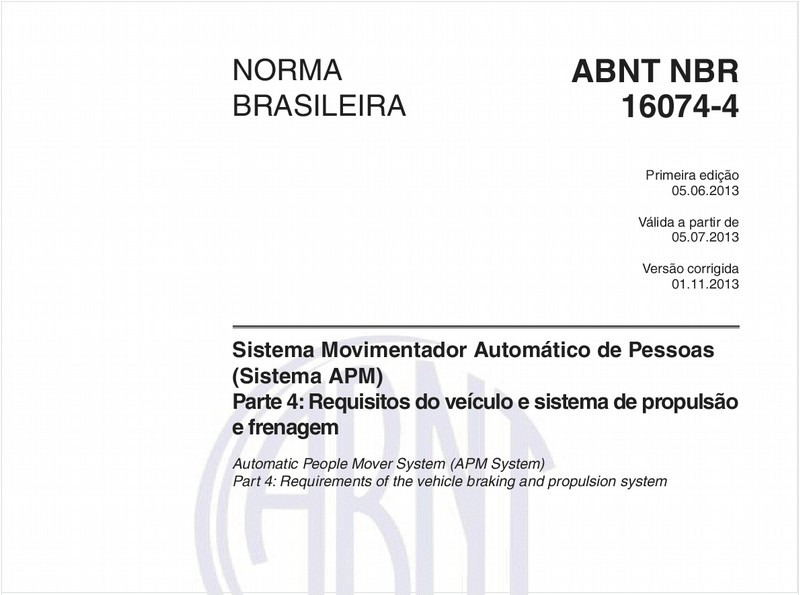

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 4: Requisitos do veículo e sistema de propulsão e frenagem
NBR16074-4 de 06/2013

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 4: Requisitos do veículo e sistema de propulsão e frenagem

Televisão digital terrestre - Guia de operação - Parte 2: Codificação de vídeo, audio e multiplexação - Guia para implementação da ABNT NBR 15602:2007
NBR15608-2 de 05/2020

Televisão digital terrestre - Guia de operação - Parte 2: Codificação de vídeo, audio e multiplexação - Guia para implementação da ABNT NBR 15602:2007

Aparelhos eletrodomésticos e similares - Segurança - Parte 2-6: Requisitos particulares para fogões estacionários, fogões de mesa, fornos e aparelhos similares
NBRIEC60335-2-6 de 12/2012

Aparelhos eletrodomésticos e similares - Segurança - Parte 2-6: Requisitos particulares para fogões estacionários, fogões de mesa, fornos e aparelhos similares

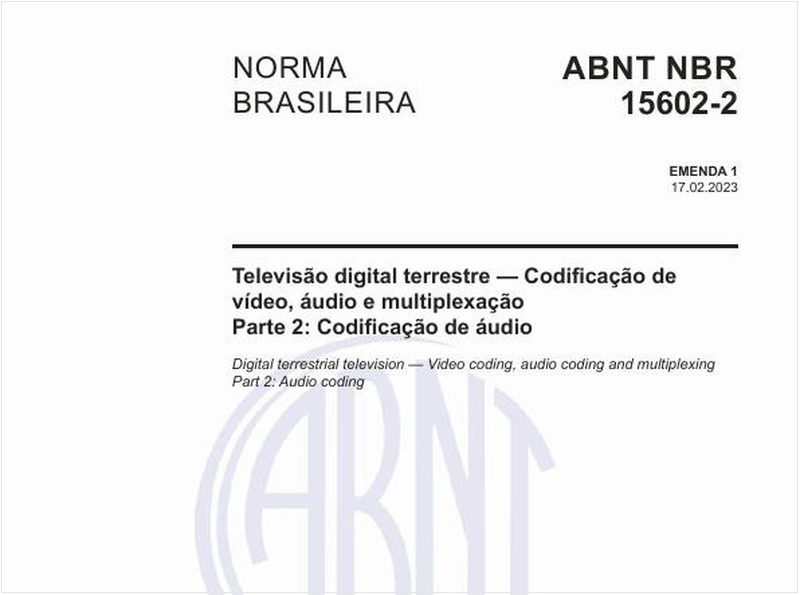

Televisão digital terrestre - Codificação de vídeo, áudio e multiplexação - Parte 2: Codificação de áudio
NBR15602-2 de 05/2020

Televisão digital terrestre - Codificação de vídeo, áudio e multiplexação - Parte 2: Codificação de áudio

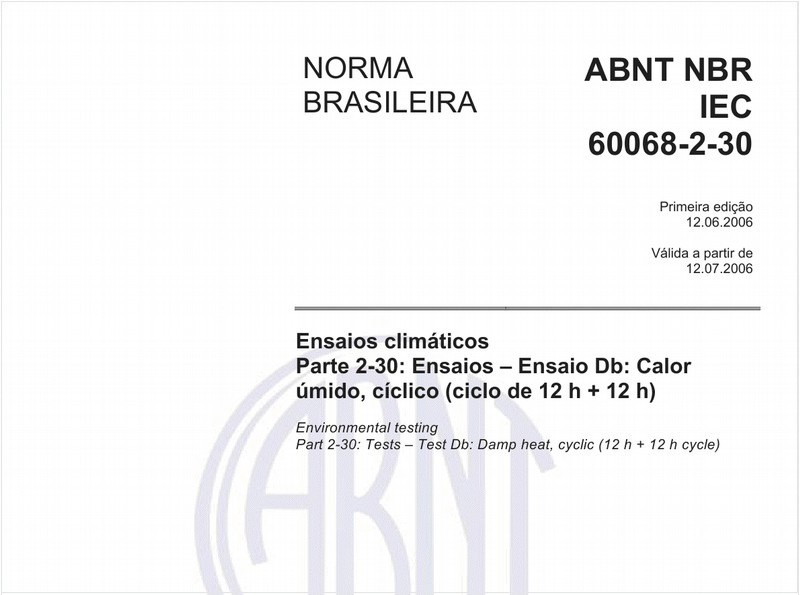

Ensaios climáticos - Parte 2-30: Ensaios - Ensaio Db: Calor úmido, Cíclico (ciclo de 12 h + 12 h)
NBRIEC60068-2-30 de 06/2006

Ensaios climáticos - Parte 2-30: Ensaios - Ensaio Db: Calor úmido, Cíclico (ciclo de 12 h + 12 h)

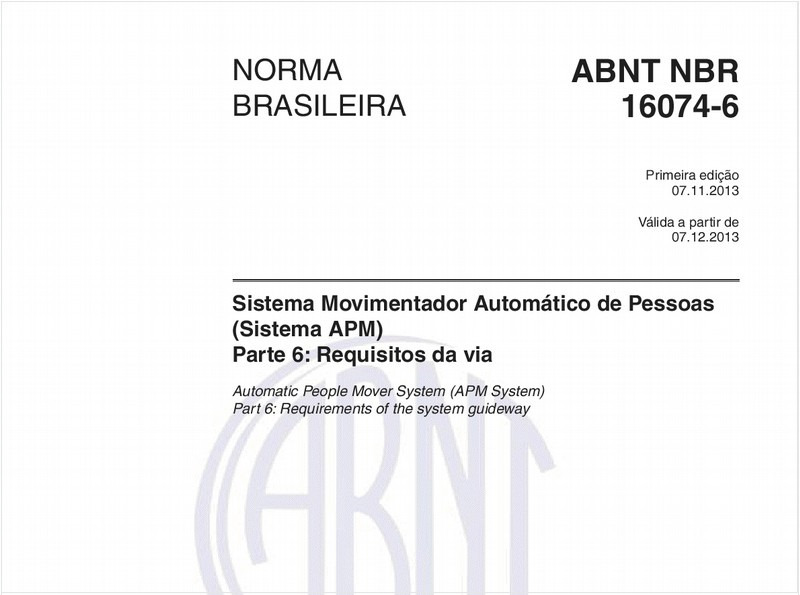

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 6: Requisitos da via
NBR16074-6 de 11/2013

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 6: Requisitos da via

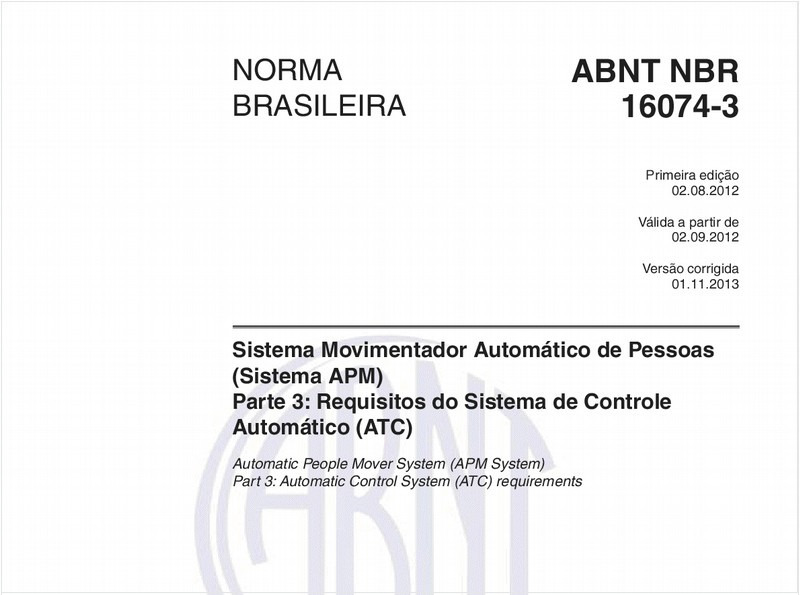

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 3: Requisitos do Sistema de Controle Automático (ATC)
NBR16074-3 de 08/2012

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 3: Requisitos do Sistema de Controle Automático (ATC)

Segurança de aparelhos eletrodomésticos e similares - Parte 2-102: Requisitos particulares para aparelhos de combustão a gás, óleo ou combustíveis sólidos providos de conexões elétricas (IEC 60335-2-102:2009 - edição 1.1, MOO)
NBRNM60335-2-102 de 03/2013

Segurança de aparelhos eletrodomésticos e similares - Parte 2-102: Requisitos particulares para aparelhos de combustão a gás, óleo ou combustíveis sólidos providos de conexões elétricas (IEC 60335-2-102:2009 - edição 1.1, MOO)

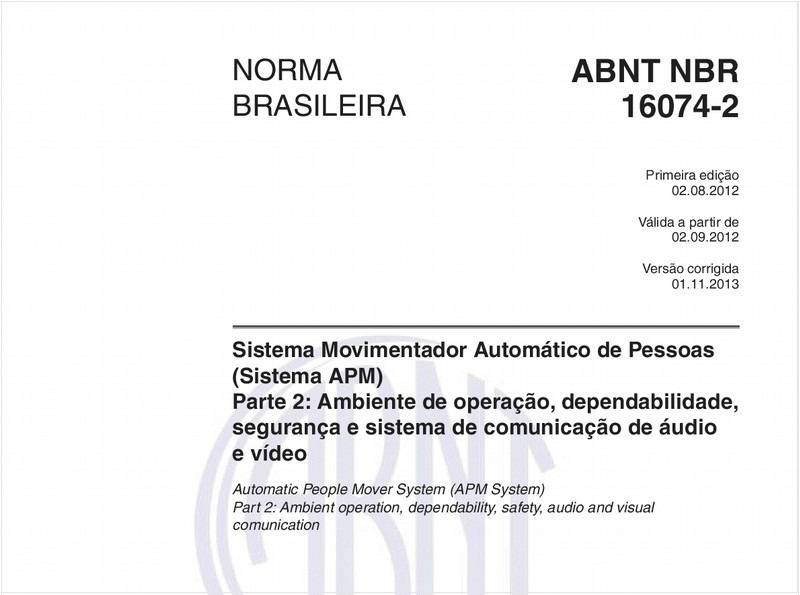

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 2: Ambiente de operação, dependabilidade, segurança e sistema de comunicação de áudio e vídeo
NBR16074-2 de 08/2012

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 2: Ambiente de operação, dependabilidade, segurança e sistema de comunicação de áudio e vídeo

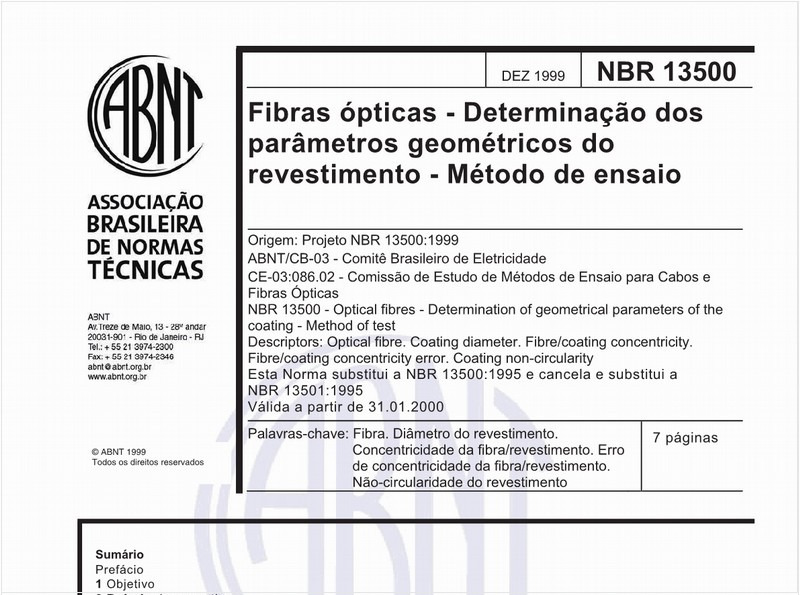

Fibras ópticas - Determinação parâmetros geométricos do revestimento - Método de ensaio
NBR13500 de 12/1999

Fibras ópticas - Determinação parâmetros geométricos do revestimento - Método de ensaio

Segurança de aparelhos eletrodomésticos e similares - Parte 2: Requisitos particulares para ferramentas móveis de aquecimento e aparelhos similares (IEC 60335-2-45:1996, MOD)
NBRNM60335-2-45 de 11/2004

Segurança de aparelhos eletrodomésticos e similares - Parte 2: Requisitos particulares para ferramentas móveis de aquecimento e aparelhos similares (IEC 60335-2-45:1996, MOD)

Aparelhos eletrodomésticos e similares - Segurança - Parte 2-42: Requisitos particulares para fornos elétricos à convecção forçada, cozedores a vapor e fornos combinados
NBRIEC60335-2-42 de 07/2013

Aparelhos eletrodomésticos e similares - Segurança - Parte 2-42: Requisitos particulares para fornos elétricos à convecção forçada, cozedores a vapor e fornos combinados

Segurança de aparelhos eletrodomésticos e similares - Parte 2: Requisitos particulares para ferros elétricos de passar roupa (IEC 60335-2-3:1993 MOD)
NBRNM60335-2-3 de 03/2005

Segurança de aparelhos eletrodomésticos e similares - Parte 2: Requisitos particulares para ferros elétricos de passar roupa (IEC 60335-2-3:1993 MOD)

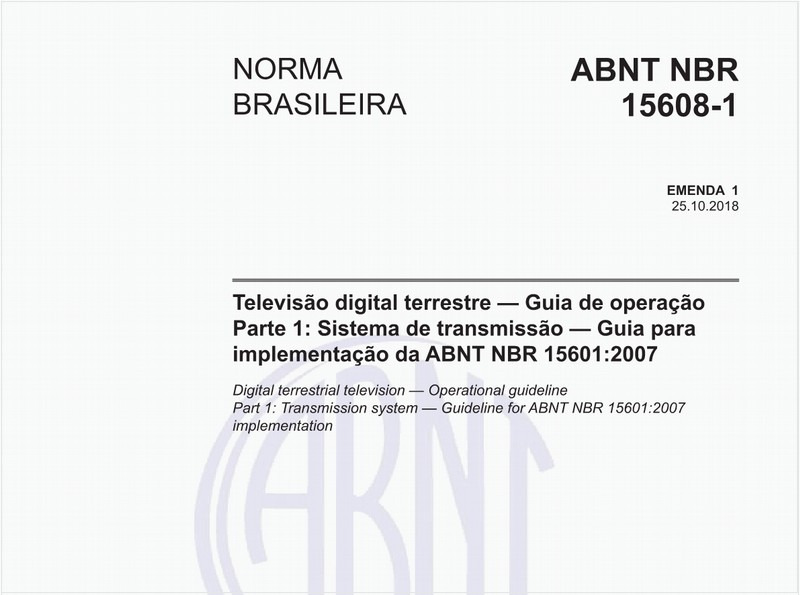

Televisão digital terrestre - Guia de operação - Parte 1: Sistema de transmissão - Guia para implementação da ABNT NBR 15601:2007
NBR15608-1 de 10/2018

Televisão digital terrestre - Guia de operação - Parte 1: Sistema de transmissão - Guia para implementação da ABNT NBR 15601:2007

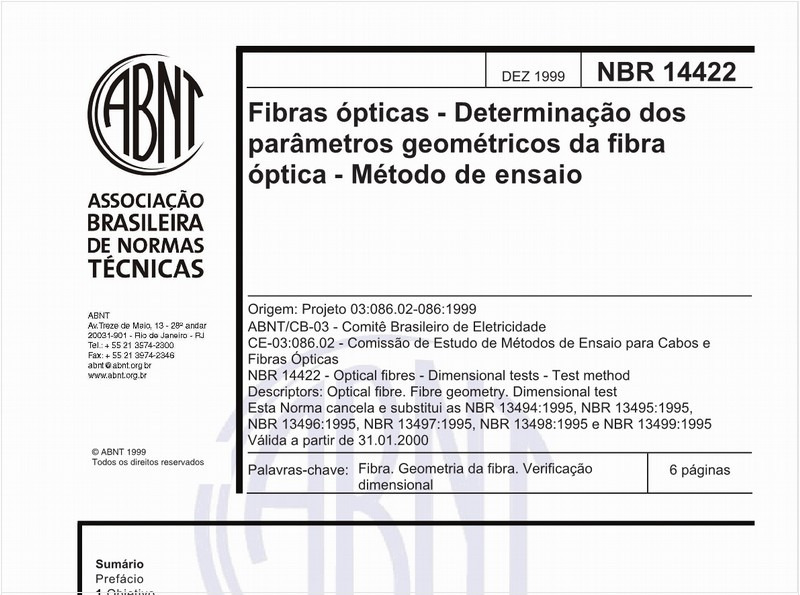

Fibras ópticas - Determinação dos parâmetros geométricos da fibra óptica - Método de ensaio
NBR14422 de 12/1999

Fibras ópticas - Determinação dos parâmetros geométricos da fibra óptica - Método de ensaio

Ensaios climáticos - Parte 2: Ensaios - Ensaio Eh: Ensaios com martelo
NBRIEC60068-2-75 de 03/2007

Ensaios climáticos - Parte 2: Ensaios - Ensaio Eh: Ensaios com martelo

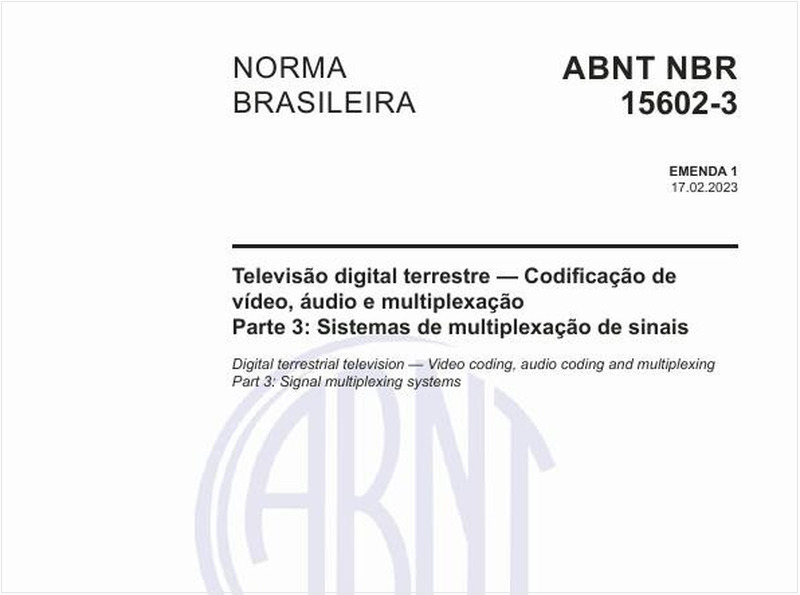

Televisão digital terrestre - Codificação de vídeo, áudio e multiplexação - Parte 3: Sistemas de multiplexação de sinais
NBR15602-3 de 05/2020

Televisão digital terrestre - Codificação de vídeo, áudio e multiplexação - Parte 3: Sistemas de multiplexação de sinais

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 1: Terminologia e abreviaturas
NBR16074-1 de 08/2012

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 1: Terminologia e abreviaturas

Segurança de aparelhos eletrodomésticos e similares - Parte 1: Requisitos gerais (IEC 60335-1:2006 - edição 4.2, MOD)
NBRNM60335-1 de 06/2010

Segurança de aparelhos eletrodomésticos e similares - Parte 1: Requisitos gerais (IEC 60335-1:2006 - edição 4.2, MOD)

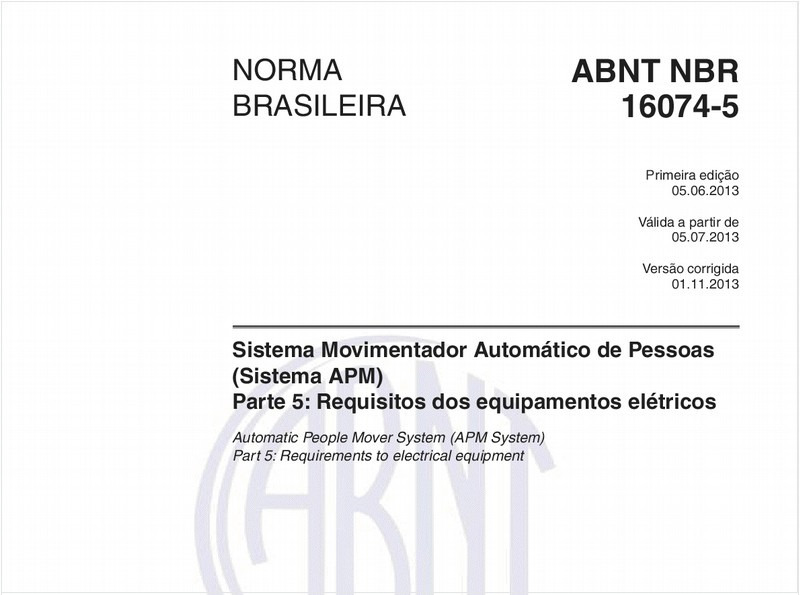

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 5: Requisitos dos equipamentos elétricos
NBR16074-5 de 06/2013

Sistema Movimentador Automático de Pessoas (Sistema APM) - Parte 5: Requisitos dos equipamentos elétricos

Ensaios climáticos - Parte 2: Ensaios - Ensaio Ed: Queda livre
NBRIEC60068-2-32 de 02/2022

Ensaios climáticos - Parte 2: Ensaios - Ensaio Ed: Queda livre

Segurança de aparelhos eletrodomésticos e similares - Parte 2-34: Requisitos particulares para motocompressores (IEC 60335-2-34:1993 - 3ª edição, MOD)
NBRNM60335-2-34 de 01/2007

Segurança de aparelhos eletrodomésticos e similares - Parte 2-34: Requisitos particulares para motocompressores (IEC 60335-2-34:1993 - 3ª edição, MOD)

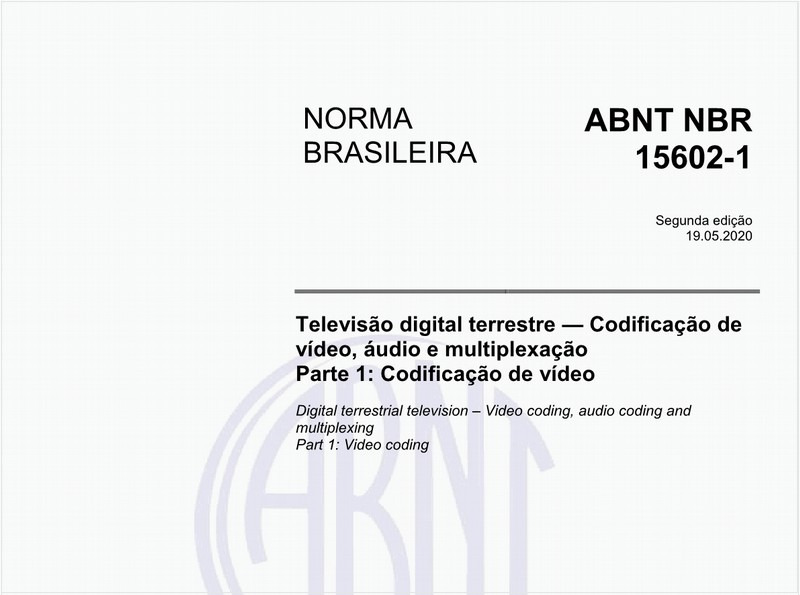

Televisão digital terrestre - Codificação de vídeo, áudio e multiplexação - Parte 1: codificação de vídeo
NBR15602-1 de 05/2020

Televisão digital terrestre - Codificação de vídeo, áudio e multiplexação - Parte 1: codificação de vídeo

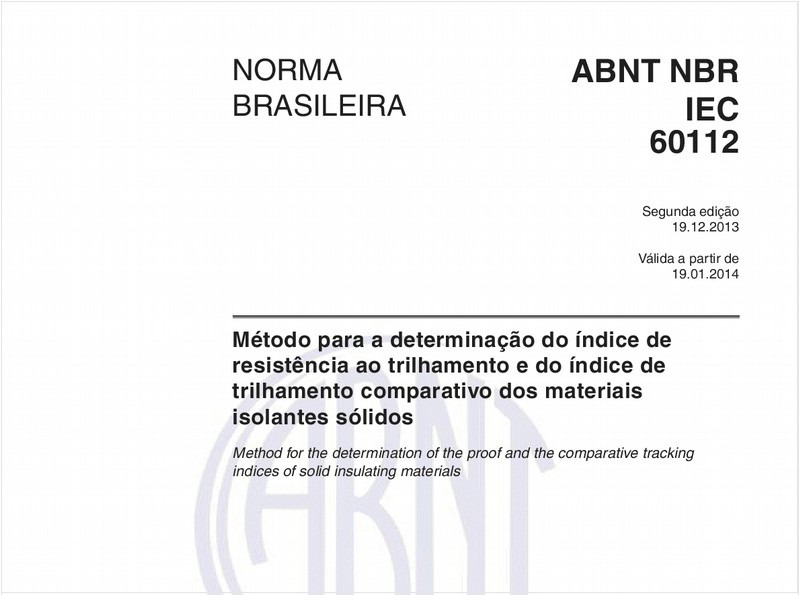

Método para a determinação do índice de resistência ao trilhamento e do índice de trilhamento comparativo dos materiais isolantes sólidos
NBRIEC60112 de 12/2013

Método para a determinação do índice de resistência ao trilhamento e do índice de trilhamento comparativo dos materiais isolantes sólidos

Segurança de aparelhos eletrodomésticos e similares - Segurança - Parte 2-5: Requisitos particulares para máquinas de lavar louça
NBRIEC60335-2-5 de 07/2012

Segurança de aparelhos eletrodomésticos e similares - Segurança - Parte 2-5: Requisitos particulares para máquinas de lavar louça

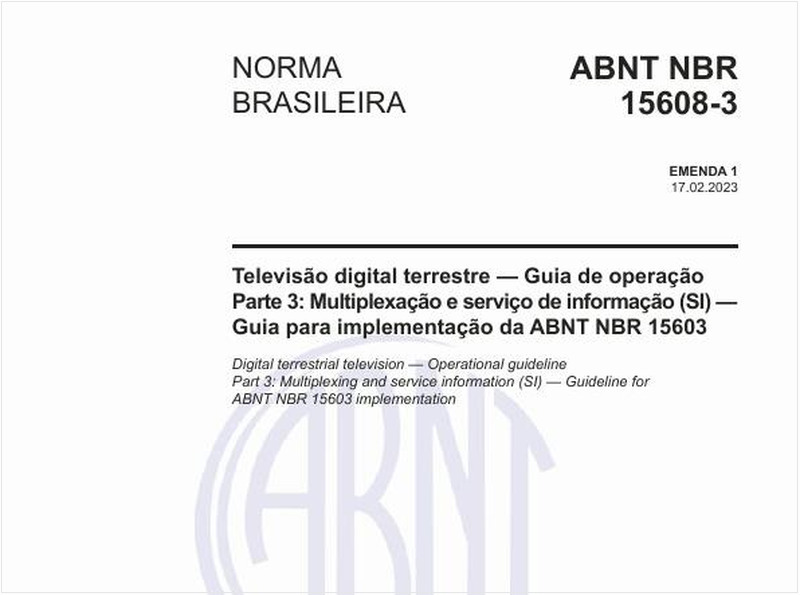

Televisão digital terrestre - Guia de operação - Parte 3: Multiplexação e serviço de informação (SI) - Guia para implementação da ABNT NBR 15603:2007
NBR15608-3 de 05/2020

Televisão digital terrestre - Guia de operação - Parte 3: Multiplexação e serviço de informação (SI) - Guia para implementação da ABNT NBR 15603:2007

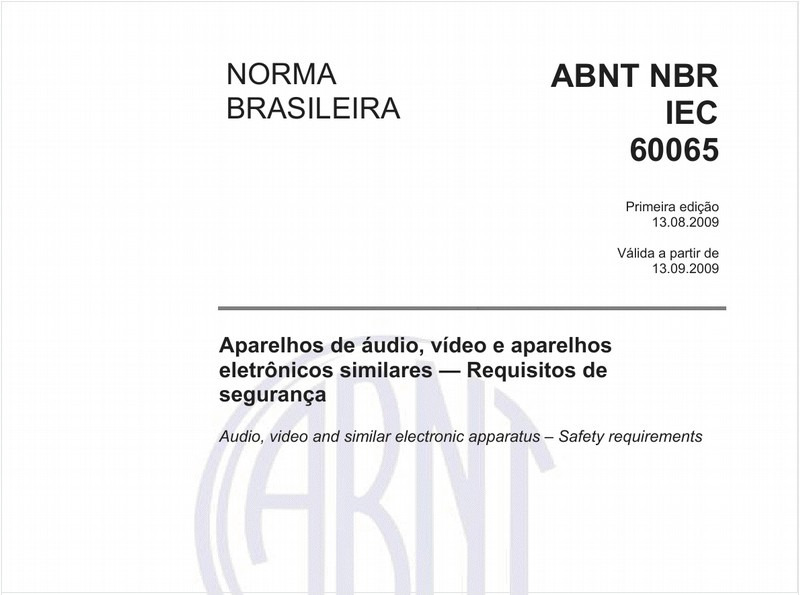

Aparelhos de áudio, vídeo e aparelhos eletrônicos similares - Requisitos de segurança
