Os tubos cerâmicos para canalizações
A NBR 7530 (MB1210) de 05/2017 - Tubo cerâmico para canalizações - Verificação dimensional estabelece o método de verificação dimensional em tubos cerâmicos para canalizações.
Target Genius Respostas Diretas:Como devem ser feitas as verificações dimensionais?
Como devem ser feitas a expressão dos resultados dos ensaios?

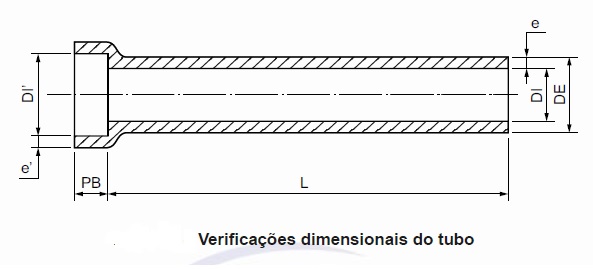

Para execução do ensaio, a seguinte aparelhagem é necessária: trena, capaz de medir com resolução de 1 mm; paquímetro; compasso de pontas secas, para medidas interna e externa; régua de aço, capaz de medir com resolução de 1 mm; e dispositivo que permita medidas da flecha e do desvio da vertical, com resolução de 1 mm. Para execução do ensaio, o corpo de prova é constituído de um tubo inteiro. Para as verificações dimensionais do ensaio, devem ser observadas as indicações da figura abaixo.
Clique na imagem acima para uma melhor visualização
Medir, com aproximação de 1 mm, usando um compasso e uma régua, o diâmetro interno, segundo duas direções perpendiculares entre si. Estas medidas devem ser tomadas na extremidade da ponta. O menor dos valores medidos é considerado o diâmetro interno. Para o diâmetro externo do tubo (DE) e ovalização da ponta, me...
