NBR 10501 (ABNT/EB 1893) de 06/2016: a especificação para cabo telefônico blindado para redes internas

Qual a formação e a designação dos cabos telefônicos blindados para redes internas? Quais as cores da isolação dos cabos telefônicos blindados? Como deve ser a formação concêntrica dos cabos telefônicos blindados? Como devem ser os pares-piloto quando especificados pelos compradores? Essas questões estão sendo respondidas no texto sobre os cabos telefônicos blindados.

29/06/2016 - Equipe Target

Os cabos telefônicos blindados para redes internas

A NBR 10501 (ABNT/EB 1893) de 06/2016 - Cabo telefônico blindado para redes internas — Especificação especifica os requisitos para a fabricação de cabos telefônicos blindados internos. Esta norma se aplica aos cabos para instalações internas de centrais telefônicas, edifícios comerciais, industriais, residenciais e outros.

Acesse algumas perguntas relacionadas com essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Qual a formação e a designação dos cabos telefônicos blindados para redes internas?

Quais as cores da isolação dos cabos telefônicos blindados?

Como deve ser a formação concêntrica dos cabos telefônicos blindados?

Como devem ser os pares-piloto quando especificados pelos compradores?

Cada condutor deve ser constituído por um fio de cobre eletrolítico, maciço, estanhado, de 0,40 mm, 0,50 mm ou 0,60 mm de diâmetro nominal, sendo seu diâmetro mínimo limitado pela resistência elétrica máxima. Os condutores utilizados na fabricação dos cabos devem estar conforme a NBR 5368.

A superfície do condutor não pode apresentar fissuras, escamas, rebarbas, asperezas, estrias ou inclusões. O condutor pode ter emendas efetuadas por solda a frio ou a quente, desde que as características elétricas e mecânicas satisfaçam aos requisitos desta norma.

A isolação deve ser constituída de material termoplástico, aplicada de forma a satisfazer aos requisitos desta norma. A camada de material isolante aplicada sobre cada condutor deve ser contínua, uniforme e homogênea ao longo de todo o comprimento do condutor.

Todos os condutores de um mesmo comprimento de cabo devem ser isolados com o mesmo tipo de material, sendo sua escolha de inteira responsabilidade do fabricante. São permitidos reparos na isolação dos condutores durante o processo de fabricação, usando-se o mesmo material da isolação com aplicação a quente ou outro método equivalente.

As características da isolação reparada devem satisfazer aos requisitos desta norma. Depois de isolados, cada par de condutores deve ser torcido com passos e sentidos escolhidos pelo fabricante, de modo que o cabo pronto satisfaça os requisitos desta norma.

Os passos de torcimento não podem exceder 150 mm. Não pode ocorrer a perda de identificação dos pares quando da abertura de 1 m de cabo. Os pares devem ser encordoados e reunidos nas formações previstas por esta norma, formando o núcleo do cabo.

Os cabos com 10, 20 e 30 pares, inclusive, de qualquer diâmetro do condutor, devem ser de formação concêntrica, com todas as coroas encordoadas no mesmo sentido, com passos escolhidos de modo a satisfazer aos requisitos técnicos desta norma. A disposição dos pares nas coroas deve obedecer à Figura 1 e aos códigos de cores, a partir do centro para a periferia.

Os cabos de formação concêntrica até 20 pares, os subgrupos de 12 e 13 pares e o grupo de 25 pares, podem apresentar seus pares dispostos aleatoriamente. Os cabos de 30 pares devem ter a primeira coroa separada da coroa externa por meio de fios ou fitas de material dielétrico não higroscópico, enrolados em hélice aberta.

A cor dos fios ou fitas de amarração deve ser branca. Os cabos com mais de 600 pares e até 1 200 pares, inclusive, de qualquer diâmetro de condutor, devem ser de formação múltipla, constituídos por supergrupos de 100 pares.

Os supergrupos de 100 pares devem ser formados por quatro grupos de 25 pares. Cada subgrupo, grupo ou supergrupo deve ser amarrado individualmente por meio de fios ou fitas de material dielétrico não higroscópico, enrolados juntos em uma só hélice ou separadamente em duas hélices, uma de cada cor ou, alternativamente, uma fita bicolor.

Os materiais dos fios ou fitas utilizadas nas amarrações dos subgrupos, grupos ou supergrupos, bem como os passos aplicados, devem ser tais que garantam a identificação dos conjuntos formados, quando abertos em 1 m da ponta do cabo. Os subgrupos, grupos e supergrupos devem ser torcidos juntos, concentricamente, com passos e sentidos de encordoamento apropriados, de modo a satisfazer aos requisitos desta norma, formando um núcleo cilíndrico, sendo permitido que as coroas de grupos sejam separadas por meio de fios ou fitas de material dielétrico não higroscópico.

São permitidos eventuais enchimentos de material termoplástico compatível com a isolação, a fim de formar um núcleo cilíndrico. Nos cabos acima de 600 pares inclusive, os pares extras devem ser colocados nos interstícios dos grupos ou supergrupos da cora externa.

Todos os pares extras podem, alternativamente, estar reunidos agrupadamente e amarrados helicoidalmente com fios ou fitas de material dielétrico e não higroscópico, na cor verde. Os pares extras devem possuir condutores com o mesmo diâmetro dos demais condutores do cabo e atender aos requisitos desta norma.

Considera-se par defeituoso todo aquele que apresentar características em desacordo com esta norma. Não podem ser admitidos condutores em contato elétrico com a blindagem nem eventuais pares-piloto com defeito.

Os pares defeituosos devem ser identificados por meio de uma etiqueta neles fixada, em cada extremidade do cabo, de tal maneira que não se deteriorem nem se separem dos cabos. A codificação visível a ser utilizada nas etiquetas, para identificação do tipo de defeito deve ser: A: par com veia(s) interrompida(s) (aberto); C: par em curto-circuito; X: veia de um par ligada com a veia de outro par; CE: par de diâmetro diferente; e CT: par com falha em característica de transmissão.

Os cabos que apresentarem pares defeituosos devem ter suas extremidades pintadas com tinta indelével, na cor amarela. As posições dos pares defeituosos devem ser discriminadas no certificado de conformidade que acompanha cada lance do cabo.

Nos cabos com 600 pares é tolerado um par defeituoso por grupo de 25 pares, limitado ao número de pares extras do cabo. Nos cabos com mais 600 pares e até 1 200 pares, inclusive, são tolerados dois pares defeituosos em um supergrupo, desde que o supergrupo adjacente não contenha par defeituoso, e um par defeituoso para cada supergrupo, com número máximo limitado ao número máximo de pares extras.

Se necessário, o núcleo do cabo pode ser envolvido por uma ou mais camadas de fitas de material dielétrico e não higroscópico, aplicadas com sobreposição. O enfaixamento deve fornecer proteção térmica adequada, de modo a evitar danos à isolação dos condutores ou adesão entre eles por transferência de calor durante a aplicação do revestimento externo.

Sobre o núcleo do cabo, deve ser aplicada uma ou mais fitas de alumínio ou polímero metalizadas, que atuem como blindagem ao núcleo do cabo. A espessura mínima de metal da blindagem deve ser de 0,015 mm, devendo apresentar continuidade ao longo do cabo.

Em contato com a blindagem, deve ser colocado um fio de cobre estanhado sólido, de diâmetro nominal de 0,60 mm para cabos de até 50 pares. Para cabos maiores de 50 pares devem ser colocados dois fios de continuidade.

Se necessário, pode ser colocada uma ou mais camadas de fitas de material dielétrico e não higroscópico sobre a blindagem, aplicadas com sobreposição. Quando não utilizado o enfaixamento, conforme 4.10, o(s) fio(s) de continuidade deve(m) estar em contato elétrico com a blindagem.

FONTE: Equipe Target

Anúncio fixo da norma NBRISO9001 Chegou o novo app Target GEDWeb!
Busque e visualize suas normas ABNT NBR NM
Recursos exclusivos de busca, leitura por voz,
acesso off-line, navegação por setor e muito mais!
Produto/Serviço relacionado à NBRISO9001

Baseado nos documentos visitados

Normas recomendadas para você

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos Parte 1: Métodos para aplicação geral - Capítulo 1: medição de espessuras e dimensões externas - Ensaios para a determinação das propriedades mecânicas
NBRNM-IEC60811-1-1 de 02/2022

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos Parte 1: Métodos para aplicação geral - Capítulo 1: medição de espessuras e dimensões externas - Ensaios para a determinação das propriedades mecânicas

Fios e cabos telefônicos - Ensaios de contração - Método de ensaio
NBR9143 de 07/1999

Fios e cabos telefônicos - Ensaios de contração - Método de ensaio

Fios e cabos elétricos - Ensaio de aderência e continuidade em fios de cobre estanhados
NBR6811 de 08/1981

Fios e cabos elétricos - Ensaio de aderência e continuidade em fios de cobre estanhados

Fios e cabos elétricos — Ensaio de soldabilidade
NBR7301 de 10/2010

Fios e cabos elétricos — Ensaio de soldabilidade

Métodos de ensaio comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 2: Métodos específicos para materiais elastoméricos - Capítulo 1: Ensaios de resistência ao ozônico, de alongamento a quente e de imersão em óleo miner
NBRNM-IEC60811-2-1 de 02/2022

Métodos de ensaio comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 2: Métodos específicos para materiais elastoméricos - Capítulo 1: Ensaios de resistência ao ozônico, de alongamento a quente e de imersão em óleo miner

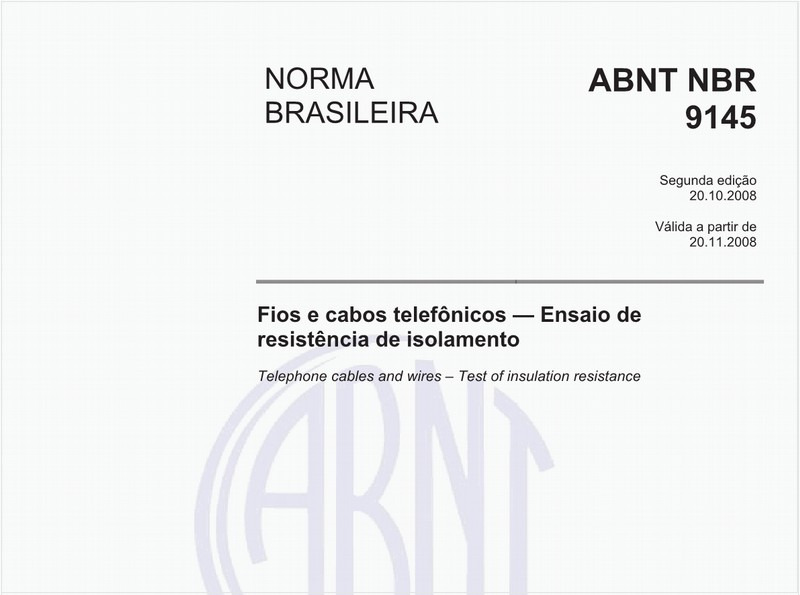

Fios e cabos telefônicos - Ensaio de resistência de isolamento
NBR9145 de 10/2008

Fios e cabos telefônicos - Ensaio de resistência de isolamento

Fios e cabos para telecomunicações — Tensão elétrica aplicada — Método de ensaio
NBR9146 de 01/2012

Fios e cabos para telecomunicações — Tensão elétrica aplicada — Método de ensaio

Carretel de madeira para acondicionamento de fios e cabos elétricos — Dimensões e estruturas
NBR11137 de 09/2017

Carretel de madeira para acondicionamento de fios e cabos elétricos — Dimensões e estruturas

Fios e cabos elétricos – Tração à ruptura em componentes metálicos
NBR6810 de 11/2010

Fios e cabos elétricos – Tração à ruptura em componentes metálicos

Cabos para telecomunicações — Ensaio de diafonia
NBR9131 de 04/2011

Cabos para telecomunicações — Ensaio de diafonia

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 2: Métodos de envelhecimento térmico
NBRNM-IEC60811-1-2 de 02/2022

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 2: Métodos de envelhecimento térmico

Cabos para telecomunicações — Atenuação do sinal de transmissão — Método de ensaio
NBR9133 de 06/2011

Cabos para telecomunicações — Atenuação do sinal de transmissão — Método de ensaio

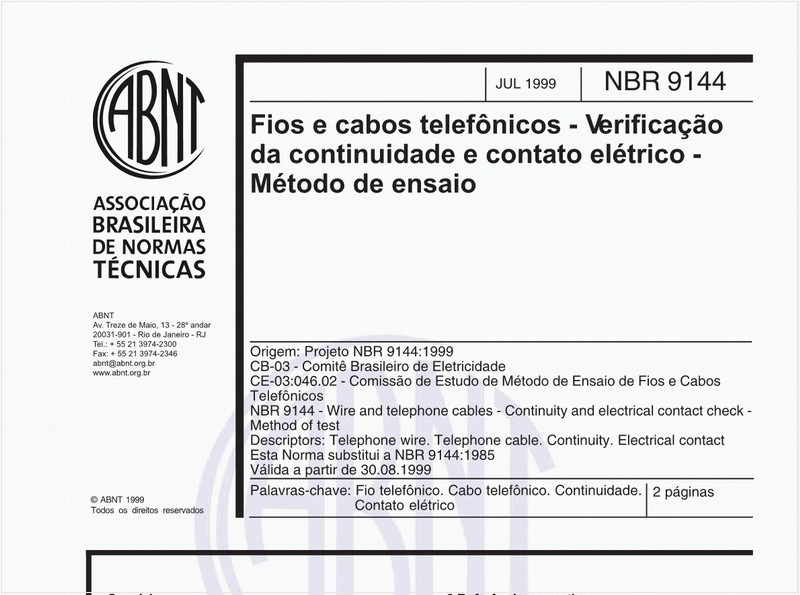

Fios e cabos telefônicos - Verificação da continuidade e contato elétrico - Método de ensaio
NBR9144 de 07/1999

Fios e cabos telefônicos - Verificação da continuidade e contato elétrico - Método de ensaio

Cabos ópticos e fios e cabos telefônicos - Ensaio de comparação de cores - Método de ensaio
NBR9140 de 12/1998

Cabos ópticos e fios e cabos telefônicos - Ensaio de comparação de cores - Método de ensaio

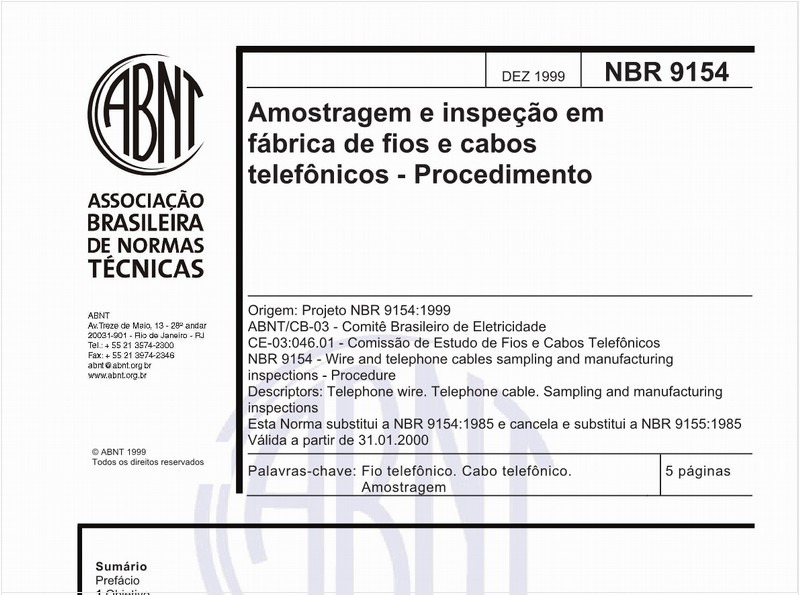

Amostragem e inspeção em fábrica de fios e cabos telefônicos - Procedimento
NBR9154 de 12/1999

Amostragem e inspeção em fábrica de fios e cabos telefônicos - Procedimento

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 3: Métodos para a determinação da densidade de massa - Ensaios de absorção de água - Ensaio de retração
NBRNM-IEC60811-1-3 de 06/2001

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 3: Métodos para a determinação da densidade de massa - Ensaios de absorção de água - Ensaio de retração

Fios e cabos telefônicos - Ensaio de desequilíbrio resistivo
NBR9130 de 05/2009

Fios e cabos telefônicos - Ensaio de desequilíbrio resistivo

Cabos ópticos e fios e cabos telefônicos - Ensaio de envelhecimento acelerado - Método de ensaio
NBR9148 de 12/1998

Cabos ópticos e fios e cabos telefônicos - Ensaio de envelhecimento acelerado - Método de ensaio

Armazenamento, transporte e utilização de bobinas com fios, cabos ou cordoalhas de aço
NBR7310 de 01/2011

Armazenamento, transporte e utilização de bobinas com fios, cabos ou cordoalhas de aço

Fios de cobre mole estanhados para fins elétricos - Especificação
NBR5368 de 05/1997

Fios de cobre mole estanhados para fins elétricos - Especificação

Fios e cabos elétricos - Ensaio de resistência elétrica
NBR6814 de 03/1986

Fios e cabos elétricos - Ensaio de resistência elétrica

Cabos ópticos e fios e cabos telefônicos - Ensaio de tração e alongamento à ruptura - Método de ensaio
NBR9141 de 12/1998

Cabos ópticos e fios e cabos telefônicos - Ensaio de tração e alongamento à ruptura - Método de ensaio

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos e ópticos  - parte 1: Métodos para aplicação geral - Capítulo 4: Ensaios a baixas temperaturas
NBRNM-IEC60811-1-4 de 02/2022

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos e ópticos - parte 1: Métodos para aplicação geral - Capítulo 4: Ensaios a baixas temperaturas

Cabo telefônico blindado para redes internas — Especificação
NBR10501 de 06/2016

Cabo telefônico blindado para redes internas — Especificação

Cabos internos para telecomunicações - Classificação quanto ao comportamento frente à chama
NBR14705 de 04/2010

Cabos internos para telecomunicações - Classificação quanto ao comportamento frente à chama

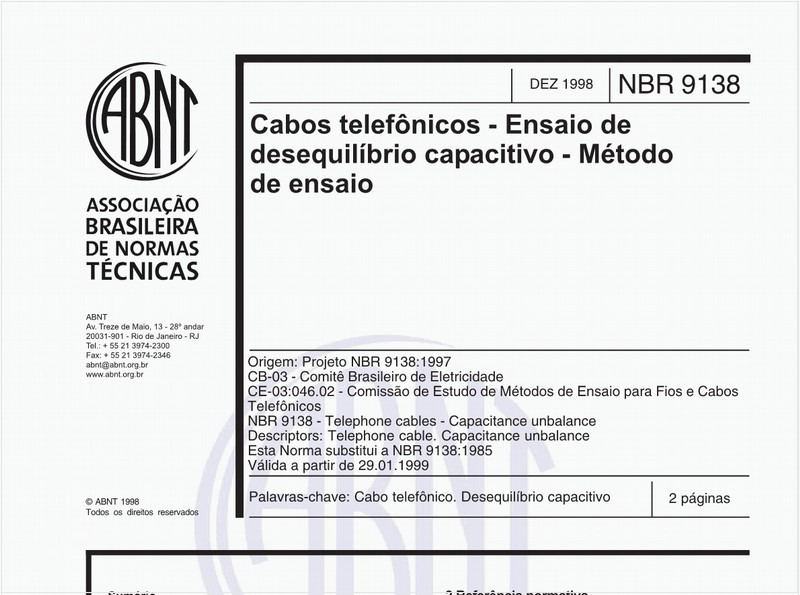

Cabos telefônicos - Ensaio de desequilíbrio capacitivo - Método de ensaio
NBR9138 de 12/1998

Cabos telefônicos - Ensaio de desequilíbrio capacitivo - Método de ensaio

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 1: Ensaio de pressão a altas temperaturas - Ensaios de resistência à fissuração
NBRNM-IEC60811-3-1 de 02/2005

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 1: Ensaio de pressão a altas temperaturas - Ensaios de resistência à fissuração

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos Parte 4: Métodos específicos para os compostos de polietileno e polipropileno Capítulo 1: Resistência à fissuração por ação de tensões ambientais Ensaio de enrolamento após envelhecimento térmico no ar
NBRNM-IEC60811-4-1 de 02/2022

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos Parte 4: Métodos específicos para os compostos de polietileno e polipropileno Capítulo 1: Resistência à fissuração por ação de tensões ambientais Ensaio de enrolamento após envelhecimento térmico no ar

Fios e cabos telefônicos - Ensaio de capacitância mútua
NBR9128 de 05/2009

Fios e cabos telefônicos - Ensaio de capacitância mútua

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 2: Ensaio de perda de massa - Ensaio de estabilidade térmica
NBRNM-IEC60811-3-2 de 02/2022

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 2: Ensaio de perda de massa - Ensaio de estabilidade térmica

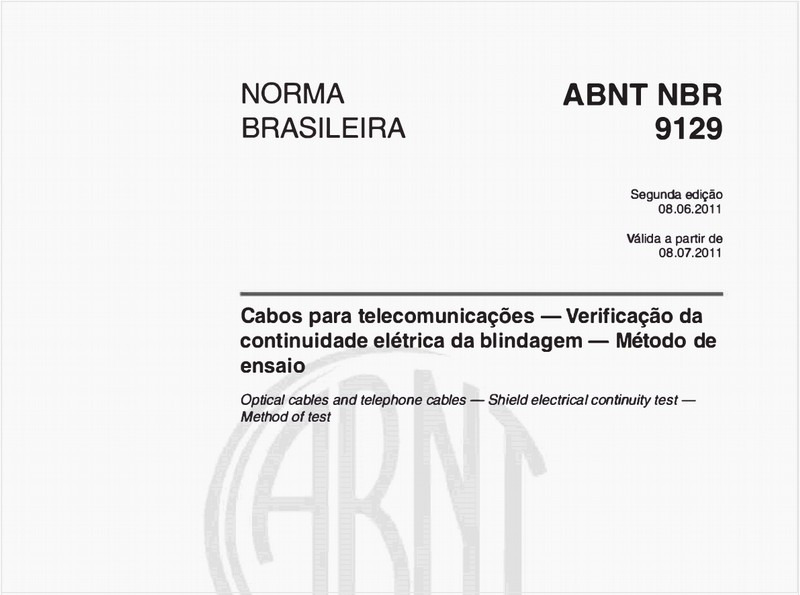

Cabos para telecomunicações — Verificação da continuidade elétrica da blindagem — Método de ensaio
