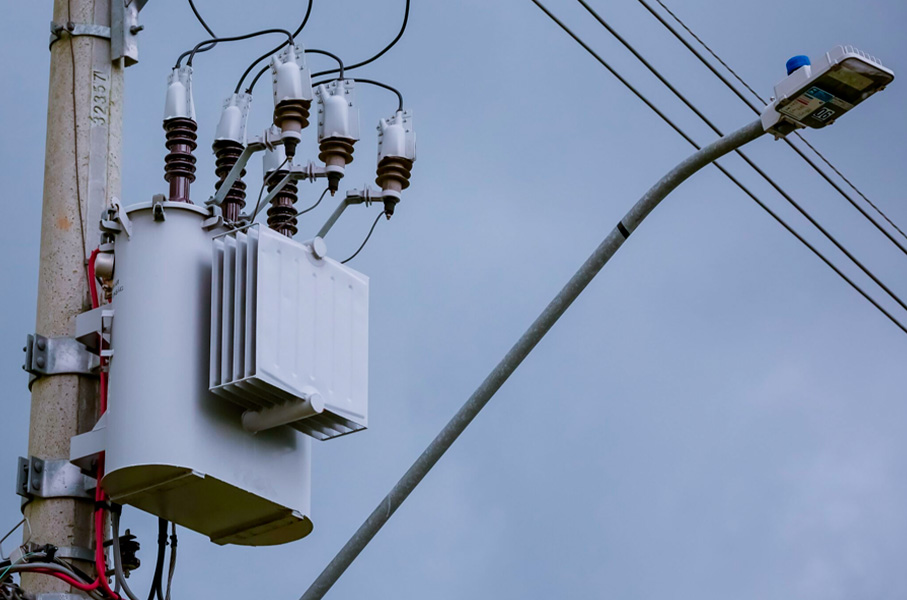

NBR 5440 de 05/2025 - Transformadores para redes aéreas de distribuição — Requisitos
Em sua nova edição, a NBR 5440 de 05/2025 - Transformadores para redes aéreas de distribuição — Requisitos estabelece os requisitos das características elétricas e mecânicas dos transformadores aplicáveis a redes aéreas de distribuição, nas tensões primárias até 36,2 kV e nas tensões secundárias usuais dos transformadores monofásicos e trifásicos, com enrolamento de cobre ou alumínio, imersos em líquido isolante com resfriamento natural.
Target Genius Respostas Diretas:Quais são as tensões nominais dos transformadores sem derivações e com derivações?
Quais são os limites de elevação de temperatura dos transformadores?
Como deve ser o diagrama de polaridade dos transformadores monofásicos?
Quais são os níveis máximos de ruído dos transformadores?
Qual deve ser a espessura mínima da chapa de aço?

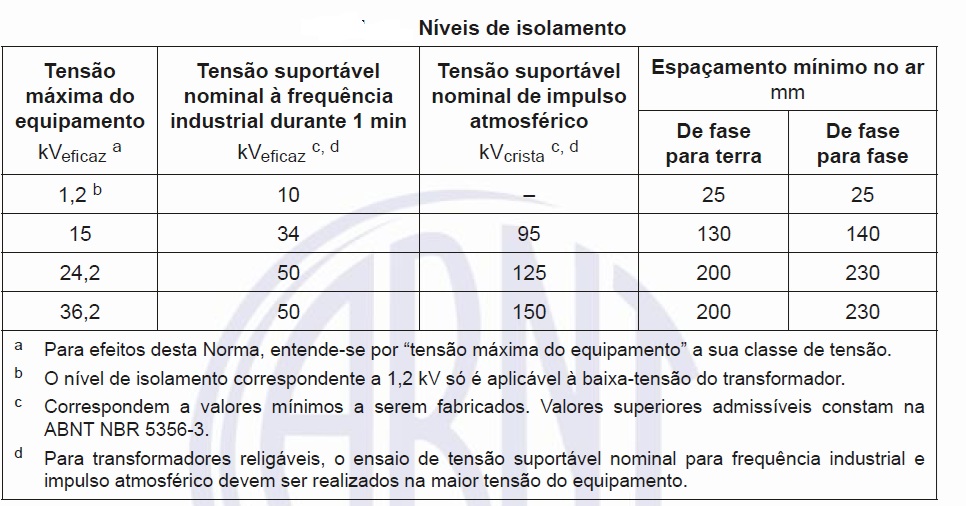

As características elétricas dos transformadores abrangidos por esta norma devem atender à série NBR 5356 em suas partes 1, 2, 3, 4, 5 e 7, prevalecendo os requisitos estabelecidos nesta norma. As potências nominais dos transformadores devem ser: transformadores monofásicos: 5 kVA; 10 kVA; 15 kVA; 25 kVA; 37,5 kVA; 50 kVA; 75 kVA e 100 kVA; e transformadores trifásicos: 15 kVA; 30 kVA; 45 kVA; 75 kVA; 112,5 kVA; 150 kVA; 225 kVA e 300 kVA. Os níveis de isolamento e os espaçamentos mínimos no ar para transformadores devem estar conforme a tabela abaixo.
Clique na imagem acima para uma melhor visualização
A frequência nominal dos transformadores deve ser 60 Hz. Os limites de elevação de temperatura dos transformadores devem ser conforme a norma. O transformador deve ser submetido ao ensaio de tensão de radiointerferência conforme a CISPR/TR 18-2 com a tensão máxima de 1,1 vez o valor da tensão da maior derivação entre terminais AT acessíveis. Nestas condições, o valor máximo da tensão de radiointerferência deve ser: 250 µV, para a tensão máxima de 15 kV; e 650 µV, para as tensões máximas de 24,2 kV a 36,2 kV.
O transformador deve r...
