27/12/2023 - Equipe Target
NBR 10085 de 11/1987 - Medição de temperatura em condicionamento de ar - Procedimento
Confirmada em novembro 2023, a NBR 10085 de 11/1987 - Medição de temperatura em condicionamento de ar - Procedimento fixa as condições exigíveis para a medição de temperatura em condicionamento de ar, a fim de auxiliar o procedimento de ensaio para uso específico na utilização de outras normas, relacionadas com: o estabelecimento das condições de temperatura ambiental desejada para ensaios de aquecimento, refrigeração ou de equipamento de ar-condicionado; e a determinação dos valores de fluxo de calor para, ou dos fluidos movendo-se através ou dentro de tal equipamento.
Target Genius Respostas Diretas:Como pode ser montado um dispositivo de amostragem?
Como pode ser executada a combinação entre o bulbo seco e o bulbo úmido?
Quais são os componentes do bulbo úmido?
O valor do fluxo de calor, para onde um fluido em movimento, é determinado pelo produto da variação da entalpia e o valor da vazão em massa do fluido. A medição dos valores do fluxo de calor envolve duas situações, as quais requerem diferentes níveis de exatidão nas medições do fluxo de calor.
Para o caso de fluxo de ar, água ou refrigerante não volátil, relativamente pequenas variações de entalpia são predominantemente devidas à variação de calor sensível. Estes são associados comparativamente a grandes fluxos em massa. A pequena magnitude de variação de entalpia requer a determinação de temperatura e, por vezes, diferenças de temperatura com exatidão considerável.
Para o caso de fluxo de refrigerante volátil, uma troca de estado é envolvida e, relativamente, grandes variações de entalpia são associadas comparativamente a pequenos valores de fluxo. Menor exatidão na medida de temperatura é exigida para obter o nível adequado na medição do valor do fluxo de calor.
As recomendações desta norma são apropriadas para medições de temperatura, dentro da faixa de -40ºC até 205ºC. Cuidados adicionais ou refinamentos requeridos para medições, abaixo ou acima desta faixa de temperatura, estão fora do objetivo desta norma. Os procedimentos de medições de temperatura são recomendados para facilitar o ensaio de equipamentos dentro dos limites de temperatura, tolerância de operação, exatidão e precisão do instrumento, conforme mostrado na tabela abaixo.

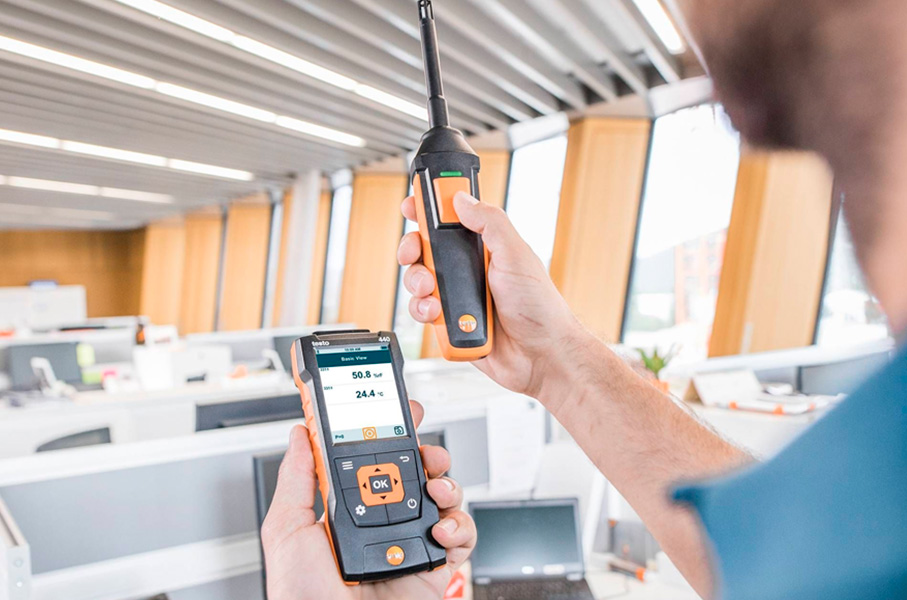

As medições de temperatura devem ser feitas com instrumento ou conjunto de instrumentos, de acordo com a precisão e exatidão requeridas na tabela abaixo. Os seguintes instrumentos são de uso comum para este propósito: ...
