API RP 1184: a inspeção da construção de dutos

Essa prática recomendada, editada pela American Petroleum Institute (API) em 2021, trata dos requisitos básicos e suas referências associadas necessárias para realizar atividades de inspeção com segurança e eficácia durante a construção de instalação de tubulação de dutos. Esta prática recomendada fornece os detalhes relacionados ao papel do inspetor da construção de instalação de oleoduto do operador (inspetor) em termos de requisitos de monitoramento e inspeção ao longo do ciclo de vida do processo de construção da instalação do oleoduto.

10/11/2021 - Equipe Target

A inspeção da construção de instalações de dutos

A API RP 1184:2021 - Pipeline Facility Construction Inspection trata os requisitos básicos e suas referências associadas necessárias para realizar atividades de inspeção com segurança e eficácia durante a construção de instalação de tubulação de dutos. Esta prática recomendada fornece os detalhes relacionados ao papel do inspetor da construção de instalação de oleoduto do operador (inspetor) em termos de requisitos de monitoramento e inspeção ao longo do ciclo de vida do processo de construção da instalação do oleoduto.

Esse documento foi escrito para tratar de tarefas gerais de inspeção. As áreas de inspeção de especialidade são observadas e estão além do escopo deste documento (por exemplo, inspeção em linha e avaliação de anomalias não estão incluídas no escopo deste documento). Isso inclui o conhecimento básico e onde encontrar. O escopo deste documento é limitado à construção das instalações de gasodutos de gás e líquidos. Especificamente, o conteúdo concentra-se nos itens que são relevantes para a função de um inspetor, visto que se relacionam com as melhores práticas da indústria nos Estados Unidos e Canadá.

Este documento fornece aos inspetores o histórico e o contexto, além da regulamentação existente, a respeito das melhores práticas do setor. Considerando que o conteúdo é organizado de maneira consistente com a construção de novas instalações, quando relevante, o conteúdo também pode ser aplicado à construção associada às instalações existentes (por exemplo, atividades relacionadas à manutenção). Este documento não pretende ser totalmente abrangente de todos os sistemas que podem estar localizados em uma instalação de transporte por duto.

Os usuários deste documento incluem operadores e indivíduos envolvidos na inspeção de construção de instalações ou buscando se tornar inspetores certificados. Os operadores e as empresas de serviços de inspeção de dutos de instalações também podem usar este documento para desenvolver seus processos de inspeção e responsabilidades para os inspetores, e para desenvolver e aprimorar seus programas de treinamento de inspetores. Esta prática recomendada foi baseada no The Practical Guide for Facilities Construction Inspectors, desenvolvido em parceria pela Fundação INGAA e Fundação CEPA.

Para a construção de um sistema de duto, são liberadas áreas de espera e pátios de estocagem, estrategicamente localizados ao longo da faixa de domínio planejada. Essas áreas são usadas para armazenar os tubos e os tanques de combustível, sacos de areia, cercas de lodo, estacas e peças de equipamentos. Eles fornecem estacionamento para equipamentos de construção, caminhões de funcionários e locais para reboques de escritórios.

As áreas de preparação são limpas e cobertas com cascalho de pedra áspera, muitas vezes reforçado com grandes esteiras de madeira. Essas áreas podem estar localizadas em campos, pastagens ou terras florestadas e podem impactar riachos e pântanos. Freqüentemente, essas áreas requerem a construção de estradas de acesso de e para estradas pavimentadas, e de e para as áreas para o oleoduto.

Depois que o equipamento estiver acessível na área de preparação, os trabalhos começarão para limpar a faixa de domínio do duto. Os proprietários rurais têm a opção de vender eles próprios a madeira, ou deixar a responsabilidade da empresa pela sua venda ou disposição. As árvores grandes são empilhadas ou retiradas, enquanto os galhos e copas das árvores são empilhados e queimados. Um eliminador remove os tocos de árvore restantes na linha.

A trincheira para o oleoduto é cavada depois que a área é limpa de árvores. As encostas, às veze são íngremes, e os escavadores de trincheiras são abaixados e presos a escavadeiras maiores com um cabo de amarração. Se forem encontradas saliências de pedras, enxadas de esteira com martelos são trazidas para criar a trincheira. Sacos de areia são colocados dentro da vala para restringir o fluxo de água e apoiar o tubo.

Quando a vala é concluída, segmentos pré-revestidos de tubo, geralmente de 12 metros de comprimento, são transportados das pilhas de estoque na área de preparação para a faixa de domínio. Os tubos são colocados acima do solo ao lado da trincheira ou dentro da trincheira no topo de sacos de areia de suporte em terreno íngreme.

Certas seções de tubo são dobradas usando uma ferramenta de dobra de tubo para permitir que o oleoduto siga a rota planejada e o terreno. As seções do tubo serão então soldadas, jateadas com areia e as juntas soldadas revestidas com epóxi para evitar a corrosão. Por fim, as juntas soldadas são inspecionadas com raio-x para garantir sua qualidade.

Os comprimentos de tubo conectados podem então ser baixados para a trincheira. Os dutos cruzam estradas, rodovias, córregos, rios e pântanos existentes. Normalmente, os dutos são construídos sob esses obstáculos por perfuração em profundidade rasa ou usando perfuração direcional horizontal para colocação mais profunda. Outros obstáculos incluem minas abandonadas, topografia cárstica e áreas densamente povoadas.

Cada obstáculo requer um método único e uma ordem de operações. Depois que o tubo é inspecionado, a vala é preenchida. Antes de concluir o projeto, a integridade da tubulação deve ser verificada por meio de testes hidrostáticos. As empresas de dutos recebem licenças para retirar milhões de galões de água de córregos e rios ao longo do trajeto do duto. Essa água é enviada pela tubulação e a pressão é elevada para acima do nível operacional máximo.

Se a tubulação permanecer intacta durante o teste, será considerada operacional. Depois disso, a superfície do duto é semeada e fertilizada e marcadores acima do solo são colocados ao longo do caminho do oleoduto. Embora a maior parte de um oleoduto seja subterrânea, existem vários tipos de infraestrutura de apoio que são construídos durante um projeto de oleoduto.

As estações de compressão, instalações que mantêm o nível de pressão dentro do duto, são construídas para dar suporte a novos projetos de duto ou as estações existentes são atualizadas. Além disso, as estações de válvulas são construídas acima da faixa de domínio ao longo da tubulação, permitindo que os operadores fechem seções da linha para manutenção ou em caso de emergência. As estações de medição são construídas ao longo do comprimento dos dutos, fornecendo uma medida do fluxo de gás ou óleo ao longo da linha.

Para garantir a integridade da tubulação, as soldas devem ser radiografadas e o tubo hidrotestado. Este processo envolve o bombeamento de água limpa, com pressão acima da operacional esperada - pressão máxima de operação média. Os compressores de ar bombeiam o ar e o ar passa por um secador. O ar será amostrado e testado quanto ao teor de umidade. Quando esses parâmetros ficam baixos o suficiente, o oleoduto completo é preenchido com nitrogênio para absorver mais da umidade restante. Só então o gasoduto está pronto para transportar o gás ou óleo.

FONTE: Equipe Target

Baseado nos documentos visitados

Normas recomendadas para você

Dutos terrestres - Qualificação e certificação de pessoas - Inspetores
NBR16049 de 04/2012

Dutos terrestres - Qualificação e certificação de pessoas - Inspetores

Tubos de aço - Revestimento anticorrosivo externo - Parte 3: Epóxi em pó termicamente curado
NBR15221-3 de 09/2015

Tubos de aço - Revestimento anticorrosivo externo - Parte 3: Epóxi em pó termicamente curado

Curvas por indução para sistema de transporte de petróleo, derivados e gás natural por dutos
NBR15273 de 06/2021

Curvas por indução para sistema de transporte de petróleo, derivados e gás natural por dutos

Tubos de aço - Revestimento anticorrosivo externo - Parte 1: Polietileno em três camadas
NBR15221-1 de 09/2015

Tubos de aço - Revestimento anticorrosivo externo - Parte 1: Polietileno em três camadas

Dutos terrestres - Parte 1: Projeto
NBR15280-1 de 06/2017

Dutos terrestres - Parte 1: Projeto

Dutos fabricados em painéis pré-isolados
NBR16235 de 11/2013

Dutos fabricados em painéis pré-isolados

Dutos terrestres e submarinos — Câmara de Pig
NBR16381 de 05/2015

Dutos terrestres e submarinos — Câmara de Pig

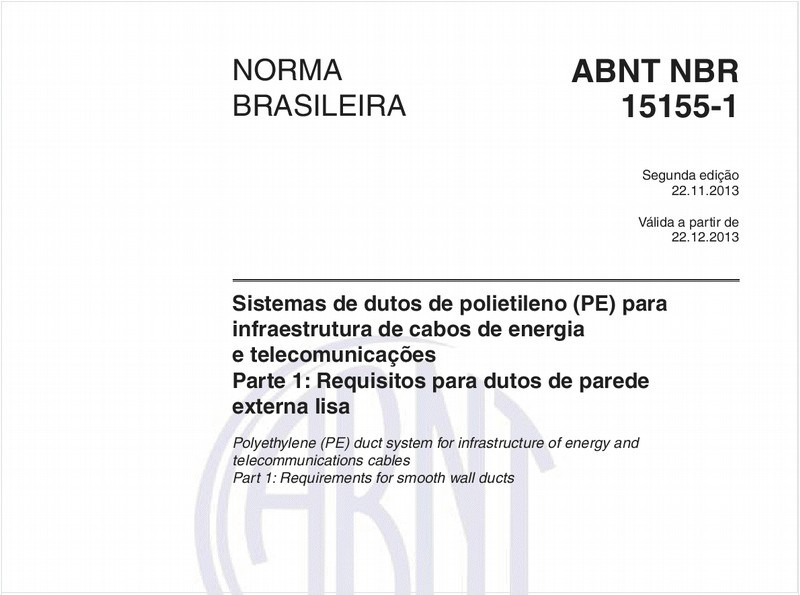

Sistemas de dutos de polietileno (PE) para infraestrutura de cabos de energia e telecomunicações - Parte 1: Requisitos para dutos de parede externa lisa
NBR15155-1 de 11/2013

Sistemas de dutos de polietileno (PE) para infraestrutura de cabos de energia e telecomunicações - Parte 1: Requisitos para dutos de parede externa lisa

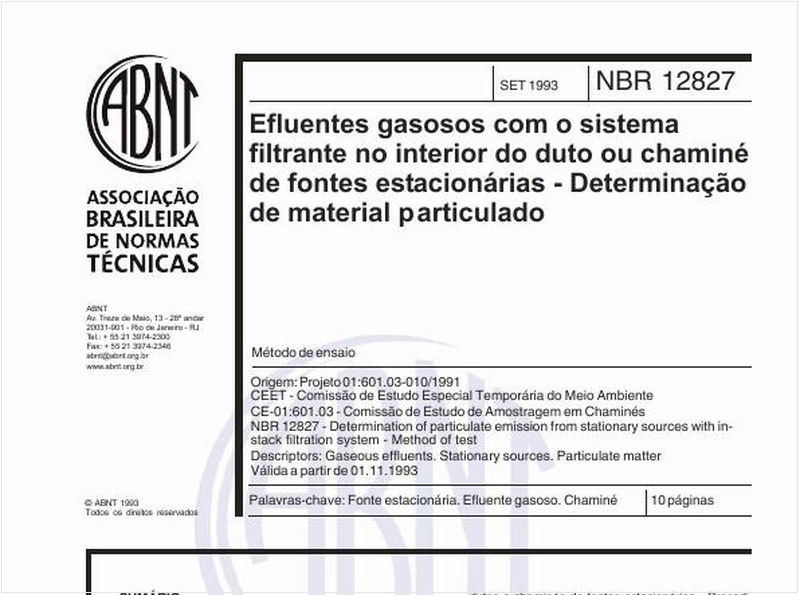

Efluentes gasosos com o sistema filtrante no interior do duto ou chaminé de fontes estacionárias - Determinação de material particulado - Método de ensaio
NBR12827 de 09/1993

Efluentes gasosos com o sistema filtrante no interior do duto ou chaminé de fontes estacionárias - Determinação de material particulado - Método de ensaio

Dutos terrestres - Parte 2: Construção e montagem
NBR15280-2 de 12/2015

Dutos terrestres - Parte 2: Construção e montagem

Indústrias de petróleo, petroquímica e gás natural - Proteção catódica de sistemas de transporte por dutos - Parte 2: Dutos submarinos
NBRISO15589-2 de 12/2015

Indústrias de petróleo, petroquímica e gás natural - Proteção catódica de sistemas de transporte por dutos - Parte 2: Dutos submarinos

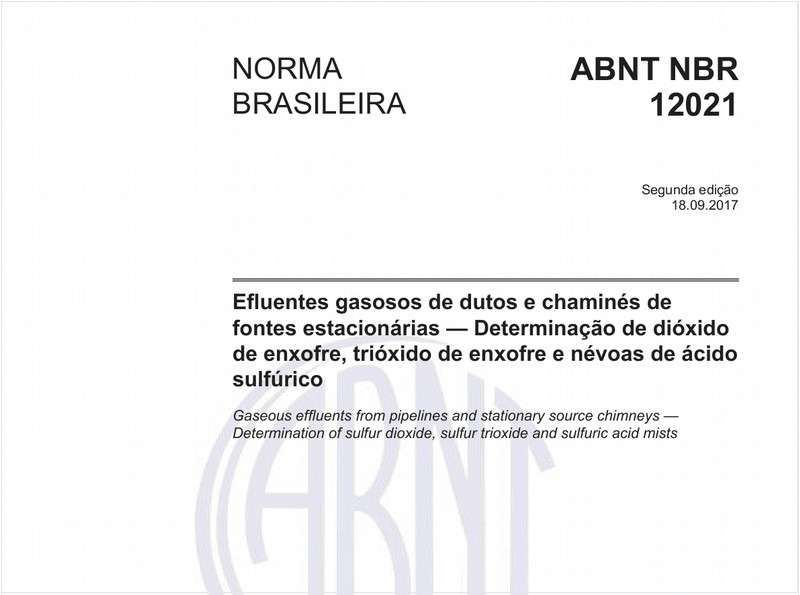

Efluentes gasosos de dutos e chaminés de fontes estacionárias - Determinação de dióxido de enxofre, trióxido de enxofre e névoas de ácido sulfúrico
NBR12021 de 09/2017

Efluentes gasosos de dutos e chaminés de fontes estacionárias - Determinação de dióxido de enxofre, trióxido de enxofre e névoas de ácido sulfúrico

Ensaios não destrutivos — Ondas guiadas — Inspeção de dutos e tubulações aéreas
NBR16154 de 02/2020

Ensaios não destrutivos — Ondas guiadas — Inspeção de dutos e tubulações aéreas

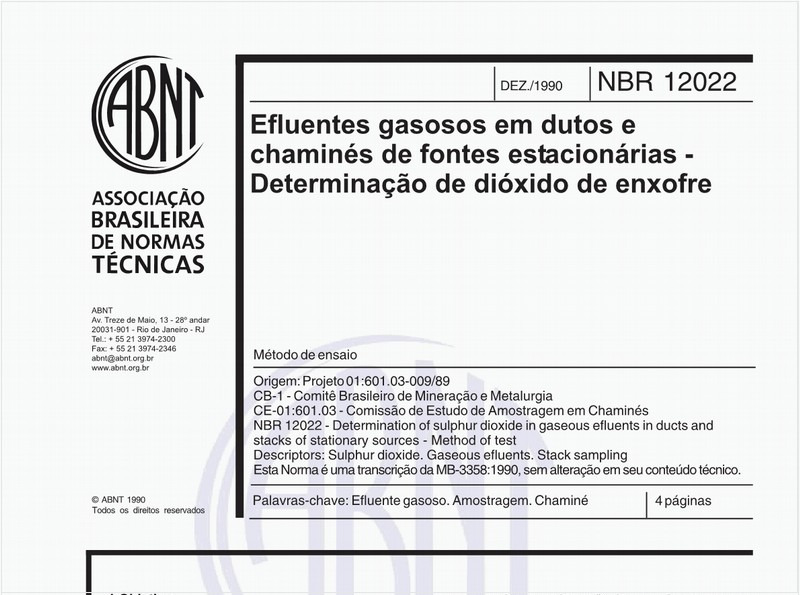

Efluentes gasosos em dutos e chaminés de fontes estacionárias - Determinação de dióxido de enxofre - Método de ensaio
NBR12022 de 12/1990

Efluentes gasosos em dutos e chaminés de fontes estacionárias - Determinação de dióxido de enxofre - Método de ensaio

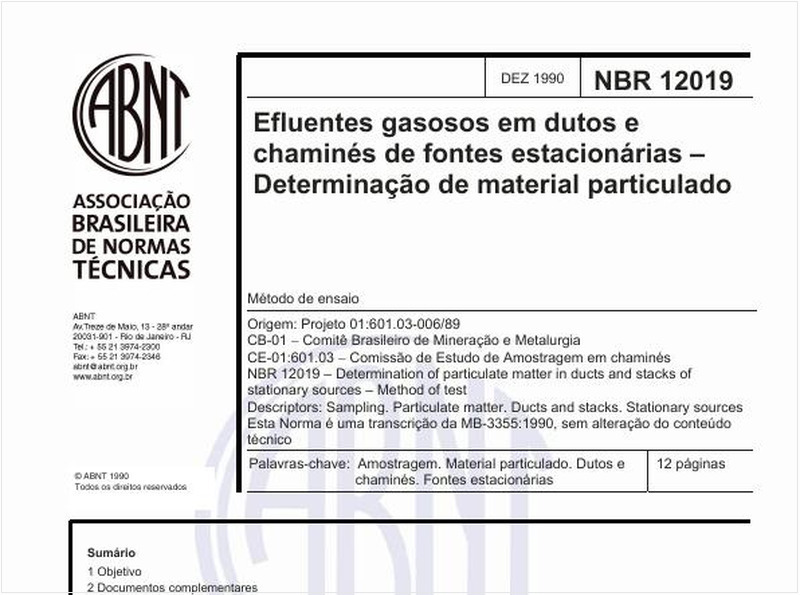

Efluentes gasosos em dutos e chaminés de fontes estacionárias - Determinação de material particulado - Método de ensaio
NBR12019 de 12/1990

Efluentes gasosos em dutos e chaminés de fontes estacionárias - Determinação de material particulado - Método de ensaio

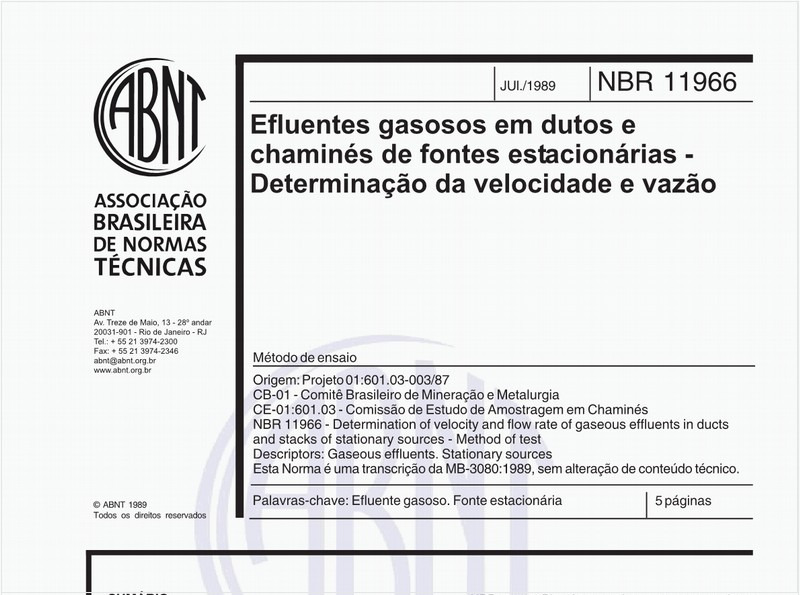

Efluentes gasosos em dutos e chaminés de fontes estacionárias - Determinação da velocidade e da vazão - Método de ensaio
NBR11966 de 07/1989

Efluentes gasosos em dutos e chaminés de fontes estacionárias - Determinação da velocidade e da vazão - Método de ensaio

Indústrias de petróleo, petroquímica e gás natural - Proteção catódica de sistemas de transporte por dutos - Parte 1: Dutos terrestres
NBRISO15589-1 de 12/2016

Indústrias de petróleo, petroquímica e gás natural - Proteção catódica de sistemas de transporte por dutos - Parte 1: Dutos terrestres

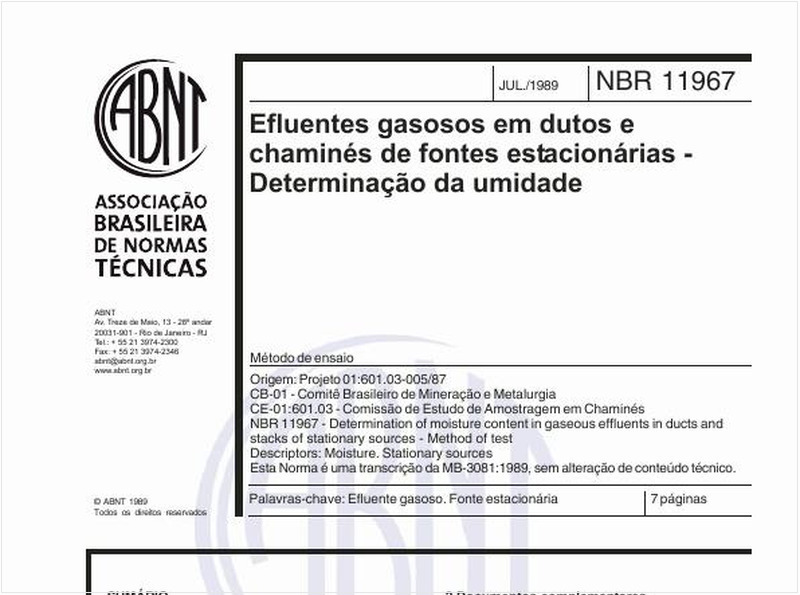

Efluentes gasosos em dutos e chaminés de fontes estacionárias - Determinação da umidade - Método de ensaio
