NBR 16415 de 10/2021 - Caminhos e espaços para cabeamento estruturado
A NBR 16415 de 10/2021 - Caminhos e espaços para cabeamento estruturado especifica a estrutura e os requisitos para os caminhos e espaços, dentro ou entre edifícios, para troca de informações e cabeamento estruturado, de acordo com a NBR 14565. Também influencia a alocação de espaço no interior do edifício e abrange os edifícios monousuários e multiusuários. Não abrange os aspectos de segurança do projeto do edifício, medidas de contenção de incêndio ou sistemas de telecomunicações que requeiram quaisquer tipos especiais de medidas de segurança. Os requisitos de segurança elétrica, de incêndio e de compatibilidade eletromagnética estão fora do escopo dessa norma.
Target Genius Respostas Diretas:Como devem ser projetadas as caixas de passagem e de emenda?
Como devem ser os espaços que contêm distribuidores?
Onde devem ser posicionados os pontos de terminação?
Como deve ser feita a seleção de estruturas de caminhos?
Para conformidade com esta norma, os requisitos descritos nessa norma e nos seus Anexos A a D devem ser atendidos. Toda infraestrutura metálica, os componentes e os suportes devem ser aterrados e equipotencializados. As especificações de segurança pessoal e do trabalho estão fora do escopo desta norma.

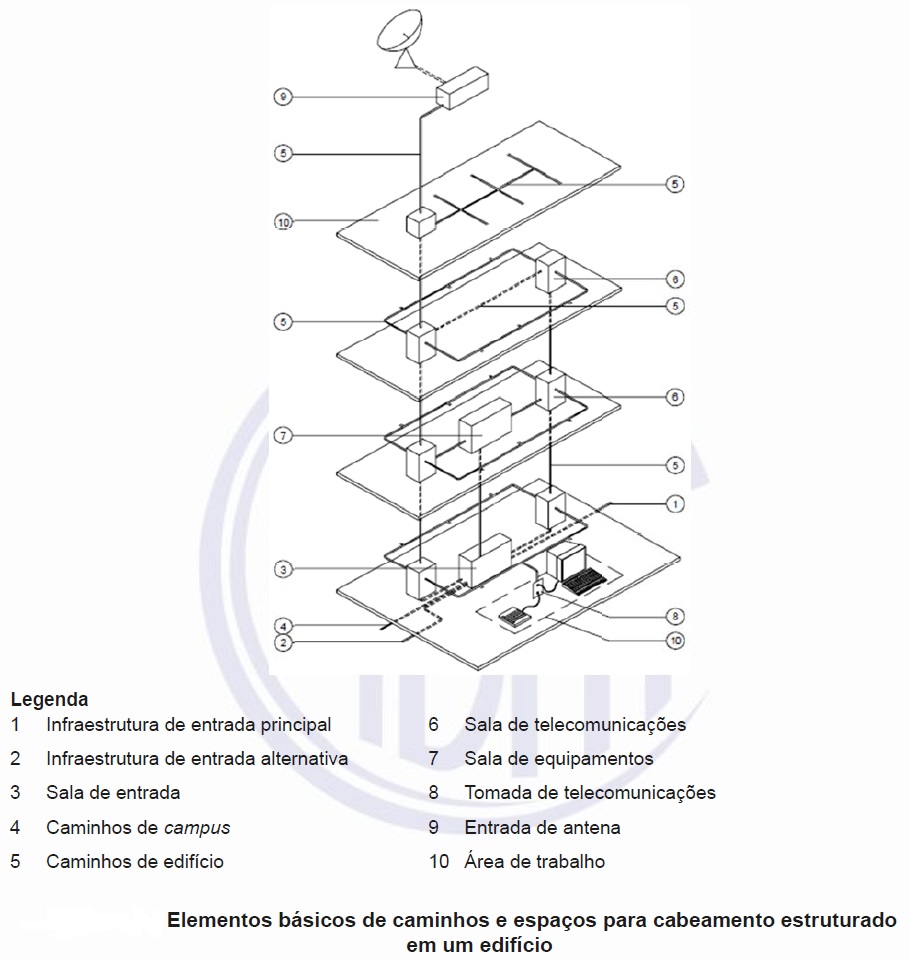

O projetista deve seguir as normas de segurança aplicáveis ao local das instalações. A figura abaixo mostra as relações entre os elementos dos caminhos e os espaços para cabeamento estruturado dentro de um edifício monousuário.
Clique na imagem acima para uma melhor visualização
Existem alguns critérios que se aplicam a todos os espaços de telecomunicações. Eles não podem estar localizados em saídas de emergência e áreas sujeitas à inundação e infiltração de água. Os subsolos de edifícios devem ser evitados. Os sistemas de drenagem no piso são recomendados se houver risco de ingresso de água no espaço.
Os espaços devem estar livres de encanamentos de água ou dreno...
