A proteção contra incêndio em túneis urbanos existentes

Como pode ser definido um túnel urbano? Como deve ser executado o projeto executivo dos equipamentos e/ou sistemas? Como deve ser feita a segurança na implantação do túnel urbano bidirecional? Como deve ser feito o treinamento técnico dos recursos humanos? Essas dúvidas estão sendo dirimidas na NBR 16980 de 07/2021 - Proteção contra incêndio - Túneis urbanos existentes - Requisitos de revitalização.

25/08/2021 - Equipe Target

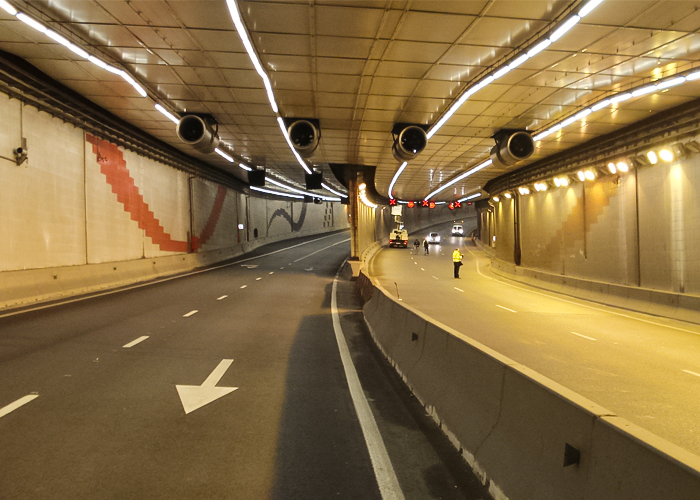

NBR 16980 de 07/2021 - Proteção contra incêndio - Túneis urbanos existentes - Requisitos de revitalização

A NBR 16980 de 07/2021 - Proteção contra incêndio - Túneis urbanos existentes - Requisitos de revitalização estabelece os requisitos de segurança contra incêndio para túneis urbanos existentes, visando à sua revitalização e atendendo às condições necessárias para a implantação dos sistemas de segurança utilizados atualmente em túneis urbanos. A revitalização pode ser realizada em quatro etapas, por meio da elaboração da metodologia de análise e gerenciamento de riscos de incêndio, incluindo os procedimentos de emergência e de contingências, da programação de implantação, projeto dos sistemas novos e, finalmente, da instalação dos sistemas, ensaios e operação. Não inclui a revitalização de túneis rodoviários e metroferroviários. A revitalização pode ser definida como a atividade técnica de modernização dos equipamentos e/ou sistemas de segurança existentes e instalados no túnel urbano.

Confira algumas dúvidas relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Como pode ser definido um túnel urbano?

Como deve ser executado o projeto executivo dos equipamentos e/ou sistemas?

Como deve ser feita a segurança na implantação do túnel urbano bidirecional?

Como deve ser feito o treinamento técnico dos recursos humanos?

Esse documento apresenta os requisitos de segurança contra incêndio para a revitalização dos equipamentos e/ou sistemas instalados em túneis urbanos existentes e operacionais anteriores à vigência de 2009 da NBR 15661, e também, para auxiliar os gestores de túneis urbanos existentes a decidir como realizar a revitalização destes túneis. A revitalização de túneis urbanos em operação demanda análises e métodos diferenciados do processo de implantação e, portanto, os estudos são realizados em etapas, pois é necessário considerar o espaço existente e as restrições físicas e operacionais inerentes.

Todas as implantações e modernizações são realizadas durante a sua operação comercial, ou em breves períodos em que o túnel é interditado. Destaca-se a previsão da análise de risco do processo de revitalização, como parte integrante da etapa inicial de análise, além dos aspectos inerentes do túnel, a interferência destas intervenções no fluxo dos veículos, e o risco adicional gerado.

Os requisitos de segurança contra incêndio para a revitalização deste tipo de túnel urbano são relacionados em quatro etapas: análise e gerenciamento de riscos de incêndio; planejamento para a revitalização, incluindo as análises físicas das condições dos equipamentos e/ou sistemas existentes; projeto dos novos equipamentos e/ou sistemas; e implantação dos novos equipamentos e/ou sistemas. Essa norma apresenta também a metodologia de análise e gerenciamento de riscos, os planos de emergência e de contingências, os tipos de treinamentos técnicos e os ensaios, procedimentos de comissionamento do túnel urbano revitalizado, inspeção, manutenção e fiscalização.

A metodologia da análise e de gerenciamento de riscos de incêndio a ser utilizada na revitalização do túnel urbano encontra-se descrita no Anexo C. Os estudos de análise e de gerenciamento de riscos de incêndio devem ser elaborados por empresa independente do projetista e/ou do gestor do túnel urbano a ser revitalizado.

O gestor do túnel urbano é responsável pela execução destes estudos de riscos de incêndio, que inclui também a sua implantação, revisões e a divulgação. O estudo de análise de riscos de incêndio (ARI) faz parte do planejamento do projeto de revitalização do túnel urbano selecionado.

O estudo ARI deve ser elaborado no início do projeto para identificar o nível de segurança atual do túnel urbano selecionado antes da revitalização, e propor as adequações específicas para cada sistema já instalado no túnel urbano e/ou a instalação de novos equipamentos e/ou sistemas, de acordo com a NBR 15661 e a legislação vigente. Após a instalação dos novos sistemas, efetuar outro ARI para identificar possíveis desvios de segurança ainda existentes, para assegurar o nível de segurança dos usuários do túnel urbano revitalizado.

A metodologia de análise de risco deve ser a mesma daquela usada anteriormente, visando verificar a eficiência do nível de segurança do túnel urbano revitalizado. O gerenciamento de riscos de incêndio (GRI) deve ser elaborado ao final do projeto de revitalização do túnel urbano selecionado e antes do comissionamento deste túnel.

A composição do GRI está descrita no Anexo C. Os procedimentos de gerenciamento de riscos de incêndio devem atender à NBR 15661. A elaboração dos planos de ação de emergência e de contingência deve atender à NBR 15661. A composição destes planos está incluída no GRI, descrito no Anexo C, e deve estar de acordo com a NBR 15661.

Os planos de ação de emergência (PAE) e de contingência devem ser elaborados por empresa independente do projetista e/ou do gestor do túnel urbano a ser revitalizado, porém em conjunto com o projetista e/ou gestor do túnel urbano. O gestor do túnel urbano é responsável pela execução e, posteriormente, implantação destes planos.

Os requisitos de segurança contra incêndio para a revitalização de túnel urbano existente podem ser desenvolvidos em quatro etapas: análise e gerenciamento de riscos de incêndio; planejamento para a revitalização, incluindo as análises físicas das condições dos equipamentos e/ou sistemas existentes; projeto dos novos equipamentos e/ou sistemas; implantação dos novos equipamentos e/ou sistemas; encerramento da implantação, ensaios e operação.

O planejamento da revitalização de túneis urbanos contém as etapas: seleção do túnel a ser revitalizado; levantamento dos sistemas existentes, conforme a Tabela A.1 disponível na norma; a análise física do estado dos equipamentos e/ou sistemas existentes; a elaboração da análise de riscos de incêndio (ARI); a análise dos equipamentos e/ou sistemas selecionados para a revitalização; a execução do projeto de revitalização; a implantação dos equipamentos e/ou sistemas revitalizados; a elaboração e/ou revisão dos procedimentos de gerenciamento de riscos de incêndio; e a elaboração e/ou revisão e implantação dos planos de ação de emergência e de contingência.

A análise física do estado atual dos equipamentos e/ou sistemas existentes no túnel urbano antes da revitalização é muito importante sob o aspecto de segurança e de desempenho futuro dos novos sistemas implantados. Essa análise deve contemplar: o estabelecimento em detalhes da função e do estado operacional dos equipamentos e/ou sistemas existentes; o estabelecimento em detalhes do estado físico da estrutura do túnel urbano, principalmente em relação à sua proteção contra incêndio; a preparação de uma relação das condições físicas dos equipamentos e/ou sistemas existentes, inclusive sua tecnologia, existência de peças sobressalentes e a realização de ensaios operacionais; a avaliação do tempo de vida operacional dos equipamentos e/ou sistemas existentes e as condições de sua substituição por sistemas mais modernos em termos de tecnologia e segurança; a realização de um levantamento das inspeções e manutenções destes equipamentos e/ou sistemas, para identificar o tipo de falhas e a sua frequência; e a elaboração de um relatório técnico de análise física do estado dos equipamentos e/ou sistemas existentes.

Esta análise física deve ser complementada com os aspectos administrativos, por exemplo, procedimentos operacionais, de manutenção, de segurança e de atendimento às emergências no túnel urbano. Após a análise das condições físicas e operacionais dos equipamentos e/ou sistemas existentes no túnel urbano antes da revitalização, procede-se a seleção dos equipamentos e/ou sistemas existentes a serem modificados (modernizados) e/ou instalados.

Nos equipamentos e/ou sistemas selecionados, verifica-se a possibilidade de recuperação, se a tecnologia usada permitir adequação à tecnologia mais moderna e, finalmente, a sua substituição. Os equipamentos e/ou sistemas identificados e selecionados pela ARI devem ser analisados em relação à priorização em termos de segurança viária e às condições técnicas para a viabilização de sua instalação no túnel urbano existente.

Após a decisão de revitalização dos equipamentos e/ou sistemas a serem instalados no túnel urbano, inicia-se o projeto para instalação de cada um deles, visando à otimização da segurança dos usuários do túnel urbano em questão. O projeto de revitalização do túnel deve conter seguintes as etapas: o projeto básico; o projeto executivo; a execução da obra; a inspeção; os ensaios; o encerramento da obra; e a operação.

FONTE: Equipe Target
