A conformidade da reciclagem de fluidos refrigerantes

Qual é o fluxograma de processo de recolhimento ativo por transferência de líquidos? Como deve ser executado o recolhimento do fluido, por bomba, sem mudança de fase? Qual é o fluxograma do processo de reciclagem? Qual é o fluxograma do processo de regeneração? Essas indagações estão sendo apresentadas na NBR 15960 de 06/2021 - Fluidos refrigerantes - Recolhimento, reciclagem e regeneração (3R) - Procedimento.

14/07/2021 - Equipe Target

NBR 15960 de 06/2021 - Fluidos refrigerantes - Recolhimento, reciclagem e regeneração (3R) – Procedimento

A NBR 15960 de 06/2021 - Fluidos refrigerantes - Recolhimento, reciclagem e regeneração (3R) - Procedimento estabelece os métodos e os procedimentos a serem adotados na execução dos serviços de manutenção quanto ao recolhimento, reciclagem, armazenagem, regeneração e disposição final de fluidos refrigerantes em equipamentos e instalações de refrigeração e ar-condicionado. O fluido refrigerante é o fluido frigorífico usado para transferência de calor em um sistema de refrigeração, que absorve calor a baixa temperatura e a baixa pressão, e rejeita-o a uma temperatura mais alta e a uma pressão mais alta, geralmente envolvendo mudanças de fase do fluido refrigerante. O fluido refrigerante não é consumido no processo e reciclar é reduzir os contaminantes dos fluidos refrigerantes usados, como umidade, acidez, óleo e material particulado.

Acesse algumas questões relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Qual é o fluxograma de processo de recolhimento ativo por transferência de líquidos?

Como deve ser executado o recolhimento do fluido, por bomba, sem mudança de fase?

Qual é o fluxograma do processo de reciclagem?

Qual é o fluxograma do processo de regeneração?

É considerado profissional habilitado para execução dos serviços objetos desta norma aquele que possuir conhecimentos de base sobre fluidos refrigerantes e sobre o sistema da cadeia do frio que ele se propõe a operar, devidamente treinado para o uso dos equipamentos de recolhimento. Para o recolhimento do fluido refrigerante (recolhimento ativo), o equipamento deve ser projetado para recolher o fluido refrigerante de um sistema de refrigeração por meio mecânico, sem a capacidade de processá-lo ou limpá-lo, utilizando um cilindro apropriado.

Os fluidos refrigerantes líquidos à temperatura ambiente requerem equipamento apropriado. O desempenho destes equipamentos deve atender aos requisitos da NBR ISO 11650. Para o recolhimento com reciclagem, o equipamento deve e reciclar o fluido refrigerante automaticamente após sua entrada. O fluido refrigerante descontaminado deve ser depositado em recipiente adequado ou reutilizado no equipamento de origem.

O desempenho destes equipamentos de recolhimento com reciclagem deve atender aos requisitos da NBR ISO 11650 e um equipamento com a capacidade de carregar e medir a quantidade da carga nos sistemas de refrigeração com o fluido descontaminado. O fluido refrigerante deve atender às especificações da NBR 16667 e as propriedades dos fluidos devem estar em conformidade com a NBR 16666.

Para a regeneração do fluido refrigerante, o equipamento deve ser projetado para regeneração dos fluidos refrigerantes, conforme a NBR 16667. O fluido refrigerante regenerado deve vir acompanhado de certificado de análise, assinado por engenheiro químico, comparando com os padrões da NBR 16667.

Os fluidos refrigerantes regenerados devem ser analisados e identificados por análise cromatográfica. Como materiais e componentes, o reservatório deve ser os cilindros recarregáveis, de aço, com costura, com registro e válvula de segurança. É também admissível o uso de cilindros dosadores.

A construção e os ensaios do cilindro devem atender aos requisitos da NBR ISO 4706 e a legislação vigente. A mangueira com registro possui terminais com rosca SAE ¼” e pino depressor, com registro, e classe de pressão de 40 bar (600 psig). A válvula perfuradora e alicate perfurador são ferramentas usadas para obter o acesso das mangueiras ao sistema de refrigeração sem o escape de fluido frigorífico.

As ferramentas para perfuração de tubos devem ser utilizadas somente para instalação temporária no sistema, caso contrário será uma fonte potencial de vazamento de fluido. Deve-se usar os óculos de proteção, também conhecidos como óculos de segurança, que são Equipamentos de Proteção Individual (EPI), utilizados para proteção da visão contra eventuais impactos de partículas volantes multidirecionais, luminosidade intensa, radiação ultravioleta, respingos de produtos químicos e de processos de solda, sua utilização deve estar em conformidade com as legislações vigentes.

As luvas de segurança são um equipamento de proteção individual, utilizado pelo trabalhador, destinado à proteção de riscos, conforme legislação vigente. A balança ou cilindro dosador deve ter escala graduada e é utilizado para medir a quantidade correta de fluido refrigerante adicionado ou removido do sistema, fabricado conforme legislação vigente.

O manifold é um conjunto de dois manômetros, adequados ao fluido refrigerante, com registros e mangueiras, utilizado para medir a pressão e definir o fluxo do fluído refrigerante. Os manômetros devem estar aferidos/certificados, com a data de aferição e a data da nova aferição, conforme a legislação vigente.

O fluido refrigerante deve ser recolhido em qualquer intervenção em um sistema de refrigeração em que seja identificado o mínimo risco de vazamento de fluido refrigerante durante o processo, conforme a NBR ISO 5149-4. O método de recolhimento passivo não é recomendado, pois não retira totalmente o fluido refrigerante do sistema de refrigeração.

O método de recolhimento ativo é o recomendado nesta norma, devendo atingir menos 25 psig no manômetro e ser adequado ao fluido refrigerante do equipamento. O fluido refrigerante recolhido pode ter as seguintes destinações: reciclagem no próprio local com equipamento adequado; ser destinados às unidades de reciclagem ou centrais de regeneração; e ir para tratamento térmico.

A mistura de diferentes fluidos refrigerantes onera sua regeneração e pode inviabilizar a sua reutilização, e por isso deve ser evitada. Quando houver misturas de diferentes fluidos refrigerantes, estas devem ser armazenadas adequadamente e ter destinação final ambientalmente adequada, conforme legislação vigente. No caso de vazamento parcial de fluidos refrigerantes formulados com duas ou mais substâncias (blends), o fluido recolhido deve ser analisado a fim de definir sua destinação. Para a recolhimento ativo por transferência de vapor, quando houver mudança de fase do fluido refrigerante, deve-se observar o esquema de recolhimento por transferência de vapor, apresentado na figura abaixo.

Clique na imagem acima para uma melhor visualização

O procedimento para recolhimento ativo por transferência de vapor consiste na extração do fluido refrigerante do sistema de refrigeração, por meio de equipamento apropriado e armazenagem do fluido recolhido em cilindros retornáveis em conformidade com normas e legislações vigentes. Não pode haver reutilização de cilindros descartáveis para recolhimento de fluidos refrigerantes.

O procedimento deve seguir as orientações de montagem e aplicações indicadas pelo fabricante do equipamento de recolhimento, de acordo no mínimo, mas não limitado a isso, com o fluxograma da figura acima. Além disso, deve-se seguir algumas recomendações. O aparelho de refrigeração: é necessário identificar a válvula de processo ou tubo de acesso para perfuração por equipamento apropriado, evitando vazamentos.

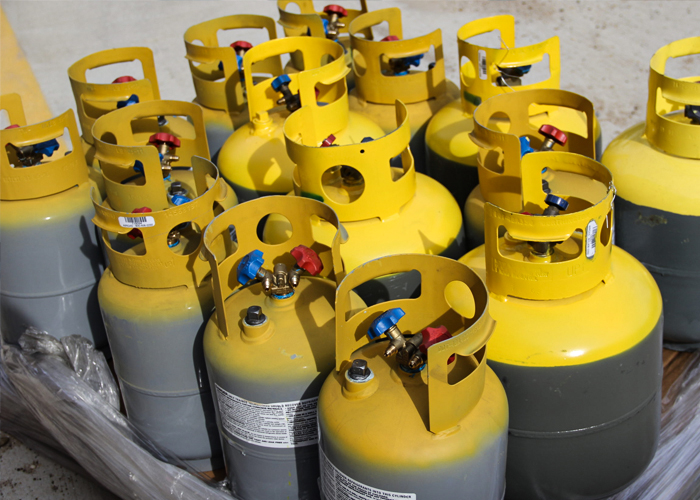

O filtro (opcional) deve estar de acordo com as recomendações do fabricante, e deve-se verificar a necessidade de uso de filtro intermediário para retenção de partículas sólidas que podem danificar o aparelho de recolhimento. Deve-se usar o cilindro recarregável de diversas capacidades que atendam às NBR ISO 9809-1 e NBR 16357 ou internacionais e/ou legislações vigentes sobre uso, ensaios de desempenho e segurança destes equipamentos.

A balança para controle de enchimento do cilindro de recolhimento, até os limites de enchimento, deve ser estabelecida pelas normas brasileiras ou internacionais e/ou legislações vigentes e as mangueiras e seus registros devem ser de menor extensão possível, para evitar perdas e vazamentos de fluidos durante os processos. O cilindro de recolhimento deve ser equipado com dispositivo de controle de nível desliga automaticamente quando o cilindro atinge 80% de sua capacidade, conforme legislação vigente.

No caso de cilindros de recolhimento sem dispositivo de controle de nível, é aceitável o uso de balança programável, que deve interromper de forma automática o fluxo do fluido refrigerante para a máquina ou equipamento ou aparelho de recolhimento, após o cilindro atingir um peso correspondente a não mais do que 80% de sua capacidade. O procedimento de recolhimento rápido deve ser executado por profissional treinado e capacitado.

O procedimento de recolhimento ativo por transferência de líquidos consiste na extração do fluido refrigerante do sistema de refrigeração por meio de equipamento apropriado, utilizando um cilindro intermediário, e na armazenagem do fluido recolhido em cilindros e/ou cilindros recarregáveis. Um cilindro intermediário com válvula de líquidos (pescador) é conectado entre o aparelho de refrigeração e a máquina recolhedora. O cilindro intermediário extrai o fluido refrigerante por meio da válvula de líquidos (fase líquida) do aparelho de refrigeração.

FONTE: Equipe Target
