09/06/2021 - Equipe Target
Série NBR IEC 61000 parte 4-13 e 4-39 de 05/2021

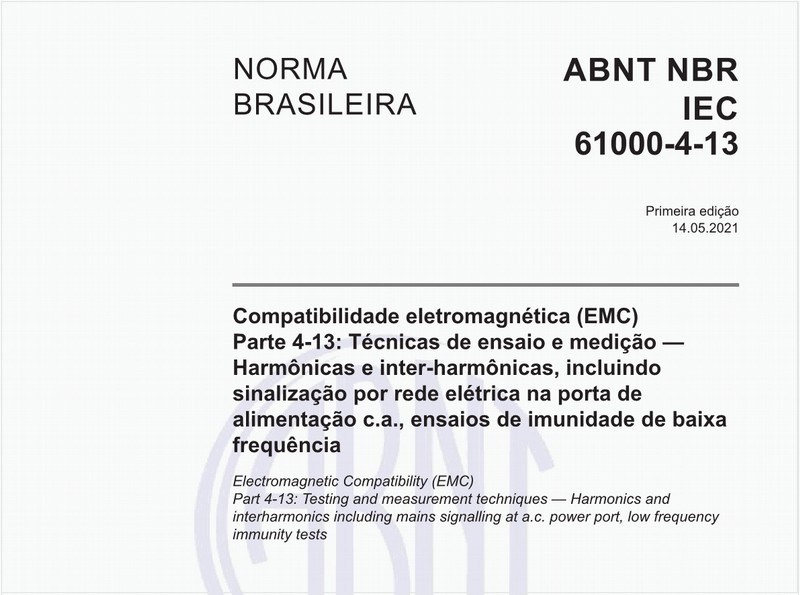

A NBR IEC 61000-4-13 de 05/2021 - Compatibilidade eletromagnética (EMC) - Parte 4-13: Técnicas de ensaio e medição - Harmônicas e inter-harmônicas, incluindo sinalização por rede elétrica na porta de alimentação ca, ensaios de imunidade de baixa frequência define os métodos de ensaio de imunidade e uma faixa de níveis de ensaios básicos recomendados para equipamentos elétricos e eletrônicos com corrente nominal de até 16 A por fase em perturbações de frequências de até 2 kHz (inclusive para redes de 50 Hz) e 2,4 kHz (para redes de 60 Hz) para harmônicas e inter-harmônicas em redes de alimentação de baixa tensão. Não se aplica a equipamentos elétricos e eletrônicos conectados a redes de 16 2/3 Hz ou 400 Hz ca.
Os ensaios para essas redes serão cobertos em normas futuras. O objetivo desta norma é estabelecer uma referência comum para a avaliação da imunidade funcional de equipamentos elétricos e eletrônicos, quando submetido a harmônicas e inter-harmônicas e frequências de sinalização através da rede elétrica.
O método de ensaio documentado nesta parte descreve um método consistente para avaliar a imunidade de um equipamento ou sistema contra um fenômeno definido. Conforme descrito no Guia IEC 107, esta é uma publicação básica de EMC para uso pelos comitês de produtos da IEC. Conforme também declarado no Guia 107, os comitês de produtos da IEC são responsáveis por determinar se essa norma de ensaio de imunidade deve ser ou não aplicável e, se aplicável, são responsáveis por determinar os níveis de ensaio e os critérios de desempenho adequados.
O TC 77 e seus subcomitês estão preparados para cooperar com os comitês de produtos na avaliação do valor de ensaios de imunidade específicos para seus produtos. A verificação da confiabilidade dos componentes elétricos (por exemplo, capacitores, filtros, etc.) não faz parte do escopo desta norma. Os efeitos térmicos de longo prazo (maiores que 15 min) não são considerados nesta norma.
Os níveis propostos são mais adaptados para ambientes residenciais, comerciais e industriais leves. Para ambientes industriais pesados, os comitês de produtos são responsáveis pela definição de uma Classe X com os níveis necessários. Eles também têm a possibilidade de definir formas de onda mais complexas para suas próprias necessidades. No entanto, as formas de onda simples propostas foram observadas principalmente em várias redes (curva plana para sistemas monofásicos) e também em redes industriais (curva de oscilação para sistemas trifásicos).

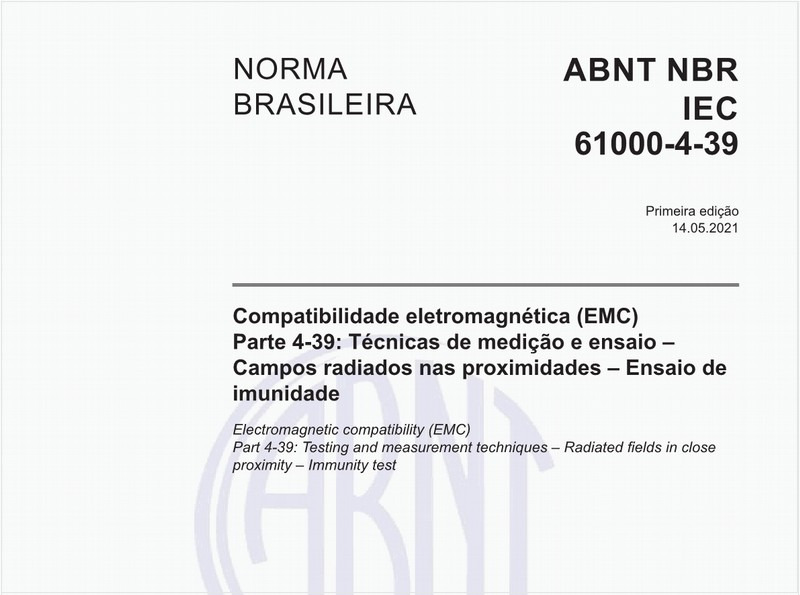

A NBR IEC 61000-4-39 de 05/2021 - Compatibilidade eletromagnética (EMC) - Parte 4-39: Técnicas de medição e ensaio - Campos radiados nas proximidades - Ensaio de imunidade especifica os requisitos de imunidade para equipamentos elétricos e eletrônicos quando expostos à energia eletromagnética radiada de transmissores de RF utilizados nas proximidades. Estabelece os níveis de ensaio e os procedimentos de ensaio necessários. A faixa de frequência aplicável é de 9 kHz a 6 GHz.
São considerados equipamentos de instalação fixa expostos a dispositivos de transmissão portáteis, equipamentos móveis expostos a dispositivos de transmissão fixos e equipamentos móveis expostos a outros dispositivos de transmissão móveis. O objetivo deste documento é estabelecer uma referência comum para avaliar os requisitos de imunidade de equipamentos elétricos e eletrônicos expostos a campos eletromagnéticos de RF radiados de fontes a distâncias próximas.
Entende-se que esta parte não substitui os requisitos gerais de imunidade de equipamentos elétricos e eletrônicos à energia eletromagnética radiada conforme indicado na NBR IEC 61000-4-3 e outras partes da IEC 61000 e que é aplicável apenas se um equipamento ou sistema for exposto a fontes de perturbação nas proximidades. No contexto deste documento, proximidade geralmente se refere a uma distância de separação entre o equipamento de origem e vítima menor ou igual a 200 mm para frequências maiores que 26 MHz e 500 mm para frequências menores que 26 MHz.
Os métodos de ensaio documentados nesta parte descrevem métodos consistentes para avaliar a imunidade de um equipamento ou sistema contra um fenômeno definido na respectiva faixa de frequência. Os comitês de produto considerariam a aplicabilidade do ensaio e, se necessário, selecionariam o método de ensaio aplicável, dependendo do ESE, faixa de frequência, fonte de perturbação, etc.
Como descrito no Guia IEC 107, esta é uma publicação básica da EMC para uso pelos comitês de produtos da IEC. Como também declarado no Guia 107, os comitês de produtos da IEC são responsáveis por determinar se esta norma de ensaio de imunidade é ou não aplic...
