Os princípios de projeto para a função de parada de emergência em máquinas

O que é o equipamento de parada de emergência? Qual é o símbolo IEC 60417-5638: para a parada de emergência? Como deve ser projetado o uso de cabos ou cordas como atuadores? Como deve ser executada a prevenção de atuação não intencional de um dispositivo de parada de emergência? Essas respostas estão sendo respondidas na NBR ISO 13850 de 04/2021 - Segurança de máquinas - Função de parada de emergência - Princípios para projeto.

28/04/2021 - Equipe Target

NBR ISO 13850 de 04/2021 - Segurança de máquinas - Função de parada de emergência - Princípios para projeto

A NBR ISO 13850 de 04/2021 - Segurança de máquinas - Função de parada de emergência - Princípios para projeto especifica os requisitos funcionais e os princípios de projeto para a função de parada de emergência em máquinas, independentemente do tipo de energia utilizada. Ela não trata de funções como reversão ou limitação de movimento, deflexão de emissões (por exemplo, radiação, fluidos), blindagem, frenagem ou desconexão, que possam fazer parte da função de parada de emergência. Os requisitos para esta norma aplicam-se a todas as máquinas, com exceção de: máquinas onde uma parada de emergência não reduziria o risco; máquinas portáteis ou operadas manualmente. Os requisitos para a realização da função de parada de emergência com base na tecnologia eletroeletrônica estão descritos na NBR IEC 60204-1.

Confira algumas perguntas relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

O que é o equipamento de parada de emergência?

Qual é o símbolo IEC 60417-5638 para a parada de emergência?

Como deve ser projetado o uso de cabos ou cordas como atuadores?

Como deve ser executada a prevenção de atuação não intencional de um dispositivo de parada de emergência?

A estrutura das normas de segurança no campo das máquinas é a descrita a seguir. As normas do tipo A (normas básicas de segurança) proveem conceitos básicos, princípios de projeto e aspectos gerais que podem ser aplicados às máquinas. b) As normas do tipo B (normas de segurança genéricas) abordam um aspecto de segurança ou um tipo de dispositivo de segurança que pode ser utilizado em uma ampla variedade de máquinas: as normas do tipo B1 sobre aspectos de segurança específicos (por exemplo, distâncias de segurança, temperatura da superfície, ruído); as normas do tipo B2 sobre dispositivos de segurança (por exemplo, controles acionados pelas duas mãos, dispositivos de travamento, dispositivos sensíveis à pressão, proteções).

As normas do tipo C (normas de segurança de máquinas) abordam os requisitos de segurança detalhados para uma máquina ou grupo de máquinas específico. Esta norma é do tipo B2, conforme indicado na NBR ISO 12100. Quando as disposições de uma norma do tipo C forem diferentes daquelas indicadas em normas do tipo A ou do tipo B, as disposições da norma do tipo C têm precedência.

O objetivo da função de parada de emergência é evitar situações de emergência reais ou iminentes, decorrentes do comportamento das pessoas ou de um evento perigoso inesperado. A função de parada de emergência deve ser iniciada por uma única ação humana. A função de parada de emergência deve estar disponível e operacional a todo momento.

Ela deve prevalecer sobre todas as outras funções e operações, em todos os modos de operação da máquina, sem prejudicar outras funções de proteção (por exemplo, liberação de pessoas presas, supressão de fogo). Quando a função de parada de emergência for ativada: deve ser mantida até que seja reiniciada manualmente; não pode ser possível que algum comando de partida seja efetivo em operações interrompidas pelo início da função de parada de emergência.

A função de parada de emergência deve ser reiniciada por ação humana intencional. O reestabelecimento da função de parada de emergência deve ser efetuado pelo desacionamento de um dispositivo de parada de emergência. O rearme não pode iniciar a partida da máquina. A função de parada de emergência não pode ser considerada medida de prevenção de partida inesperada, como descrito na NBR ISO 12100.

A função de parada de emergência é uma medida de proteção complementar e não pode ser aplicada como substituta para medidas de proteção e outras funções ou funções de segurança. A função de parada de emergência não pode comprometer a eficácia de outras funções de segurança. Por este motivo, pode ser necessário garantir o funcionamento contínuo de equipamentos auxiliares, como mandris magnéticos ou dispositivos de frenagem.

A função de parada de emergência deve ser projetada de modo que, após a atuação do dispositivo de parada de emergência, os movimentos perigosos e as operações da máquina sejam interrompidos de forma adequada, sem criar riscos adicionais e sem qualquer intervenção adicional. Uma forma adequada pode incluir: a escolha de uma rampa de desaceleração ideal, levando em conta as restrições de projeto necessárias relativas à máquina; a seleção da parada de categoria; a necessidade de uma sequência de desligamento predeterminada.

Dependendo da máquina e dos riscos específicos, a função de parada de emergência pode iniciar outras funções, além da ação de parada, para minimizar o risco de dano (por exemplo, reversão ou limitação de movimento, taxa de frenagem), que podem fazer parte da função de parada de emergência, mas não são tratadas nesta norma. A função de parada de emergência deve ser projetada de modo que a decisão de ativar o dispositivo de parada de emergência não requeira a consideração dos efeitos resultantes.

A zona de abrangência de cada dispositivo de parada de emergência deve cobrir toda a máquina. Como exceção, uma única zona de abrangência pode não ser apropriada quando, por exemplo, parar todas as partes interligadas de uma máquina e isto puder criar riscos adicionais ou afetar desnecessariamente a produção. Cada zona de abrangência pode cobrir seção (ões) de uma máquina, uma máquina inteira ou um grupo de máquinas (ver Figura 1 na norma).

Diferentes zonas de abrangência podem se sobrepor e a atribuição de zona de abrangência deve ser determinada levando em conta o seguinte: o leiaute físico da máquina, com base na área visível da máquina; a possibilidade de reconhecer situações perigosas (por exemplo, visibilidade, ruído, odor); quaisquer implicações de segurança relativas ao processo de produção; a exposição previsível aos perigos; e os possíveis perigos adjacentes. Mais de uma zona de abrangência pode ser aplicada, se os seguintes requisitos forem atendidos: as zonas de abrangência devem ser claramente definidas e identificáveis; os dispositivos de parada de emergência devem ser facilmente associados ao perigo que requeira uma parada de emergência; a zona de abrangência de um dispositivo de parada de emergência deve ser identificável na posição de operação de cada dispositivo de parada de emergência. Recomenda-se que a identificação clara seja realizada por pictograma ou pela própria localização.

Recomenda-se que a leitura de texto ou instruções associadas ao dispositivo de parada de emergência ou a necessidade de conhecimento prévio sejam evitadas. Além disso, a atuação de um dispositivo de parada de emergência não pode criar riscos adicionais ou aumentar os riscos em qualquer zona de abrangência; a atuação de um dispositivo de parada de emergência em uma zona de abrangência não pode impedir o início de uma função de parada de emergência em outra zona de abrangência; as informações para uso da máquina devem incluir informações sobre a zona de abrangência do dispositivo de parada de emergência.

Na medida do possível, dispositivos de parada de emergência com diferentes zonas de abrangências não devem ser localizados próximos uns aos outros. A parada de emergência deve funcionar de acordo com qualquer uma das seguintes paradas de categoria (ver também NBR IEC 60204-1). A parada de categoria aplicável deve ser selecionada pela apreciação de riscos.

Pode-se dizer que a parada de categoria 0 é aquela por remoção imediata de energia aos atuadores da máquina. Pode ser necessária frenagem adicional. Exemplos de parada de categoria 0 são: interrupção da energia elétrica para o (s) motor (es) elétrico (s) da máquina por meio de dispositivos eletromecânicos de comutação; desconexão mecânica (desacoplamento) entre os elementos perigosos e seu (s) respectivo (s) atuador (es); bloqueio da fonte de alimentação do fluido aos atuadores hidráulicos/pneumáticos da máquina; remoção da potência necessária para gerar um torque ou força em um motor elétrico, usando a função Safe Torque Off (STO) de um conversor de frequência, de acordo com a IEC 61800-5-2.

A parada de categoria 1 é a interrupção dos movimentos e operações mantendo a energia disponível para os atuadores da máquina, de modo a alcançar a parada e, em seguida, a remoção de energia. Exemplos de parada de categoria 1 são: a desaceleração do movimento e, após cessados os movimentos, remoção da energia elétrica para o (s) motor (es) por dispositivos eletromecânicos; a utilização da função safe stop 1 (SS1) de um conversor de frequência de acordo com a IEC 61800-5-2.

Para a remoção da potência, pode ser suficiente remover a alimentação necessária para gerar um torque ou força. Isso pode ser obtido por meio de desacoplamento, desconexão, desligamento ou por meios eletrônicos (por exemplo, um conversor de frequência de acordo com a IEC 61800–5-2), sem necessariamente realizar o isolamento.

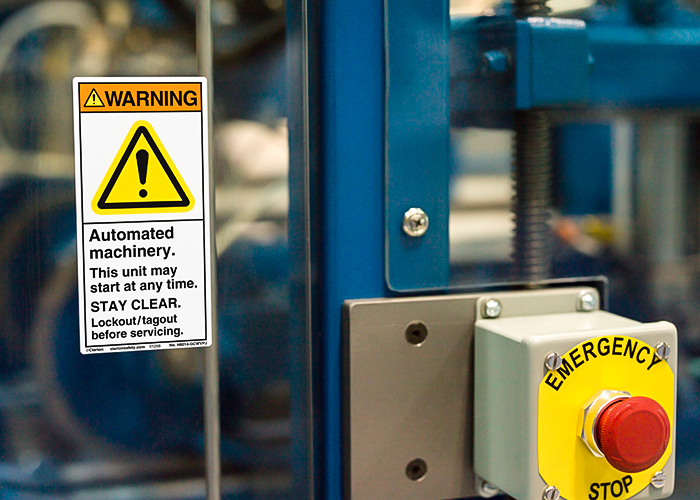

Os dispositivos de parada de emergência devem ser projetados para serem facilmente identificados e acionados pelo operador e por outros que possam precisar atuá-los. O atuador do dispositivo de parada de emergência pode ser de um dos seguintes tipos: botões facilmente acionados com a palma da mão; cabos, cordas e barras; alças; pedais sem cobertura protetora, onde outras soluções não são aplicáveis. Para um dispositivo de interrupção de alimentação efetuar a parada de emergência; ver NBR IEC 60204-1.

Um dispositivo de parada de emergência deve ser localizado: em cada estação de controle do operador, exceto quando a apreciação de risco indicar que isso não é necessário; em outros locais, conforme determinado pela apreciação de risco, por exemplo: em locais de entrada e saída; em locais onde a intervenção na máquina for necessária, por exemplo, operações com função de comando por dispositivo sem retenção; em todos os lugares onde uma interação homem/máquina seja esperada pelo projeto (zona de carga/descarga, por exemplo).

Os dispositivos de parada de emergência devem ser posicionados de modo que possam ser acessados diretamente e permitir a atuação não perigosa por parte do operador e de outros que possam precisar atuá-los. O atuador do dispositivo de parada de emergência destinado a ser acionado manualmente deve ser montado entre 0,6 m e 1,7 m acima do nível de acesso (por exemplo, nível de piso, nível da plataforma). Recomenda-se que os pedais sejam montados em posição fixa diretamente ao nível de acesso (por exemplo, nível do piso).

FONTE: Equipe Target
