NBR 7665 de 03/2020 - Sistemas de transporte de água ou de esgoto sob pressão — Tubos de PVC-M DEFOFO com junta elástica — Requisitos

A NBR 7665 de 03/2020 - Sistemas de transporte de água ou de esgoto sob pressão — Tubos de PVC-M DEFOFO com junta elástica — Requisitos especifica os requisitos para tubos de poli (cloreto de vinila) (PVC), com tensão circunferencial admissível de 12 MPa, com diâmetros externos equivalentes aos dos tubos de ferro fundido, DEFOFO, com junta elástica, para execução de adutoras e redes de distribuição em sistemas enterrados de abastecimento de água e sistemas pressurizados de esgoto, com pressões máximas de serviço (incluindo sobrepressões provenientes de variações dinâmicas, inclusive transitórios hidráulicos) de 1,0 MPa, 1,25 MPa ou 1,60 MPa, à temperatura de 25 °C. Nas aplicações específicas em sistemas enterrados de esgotamento pressurizado, recomenda-se a utilização de um dispositivo que minimize a ocorrência de oscilações da pressurização, o que não elimina a ocorrência de transientes hidráulicos.

Acesse algumas questões relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Qual é a resistência à pressão hidrostática interna de longa duração?

Quais são as dimensões dos tubos de PVC-M DEFOFO?

Quais as dimensões da bolsa dos tubos de PVC-M DEFOFO?

Quais as dimensões da bolsa de tubos de junta elástica com anel removível alojado na bolsa?

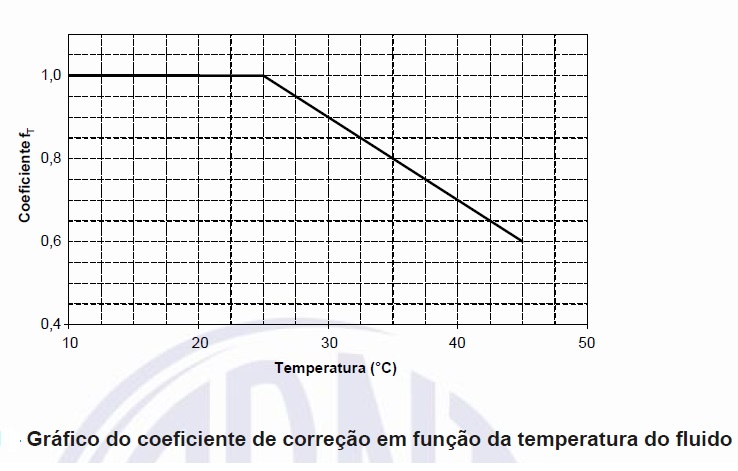

Para temperaturas de fluidos até 25 °C, a pressão de serviço permissível (PFA) equivale à pressão nominal (PN). Para temperaturas de fluidos acima de 25 °C e até 45 °C, deve ser aplicado à pressão nominal um fator de correção, fT, como indicado a seguir: PFA = fT × PN. Este fator é apresentado no gráfico da figura abaixo.

Clique na imagem acima para uma melhor visualização



É responsabilidade do usuário aplicar os produtos conforme os requisitos desta norma e recomendações dos fabricantes. Os tubos objetos desta norma devem ser armazenados e instalados conforme os procedimentos especificados na NBR 9822. A resina de PVC utilizada na produção do composto de PVC-M deve ser do tipo suspensão e apresentar valor K maior ou igual a 65, quando determinado de acordo com a NBR 13610.

O composto de PVC-M deve estar aditivado somente com produtos necessários à sua transformação e à utilização dos tubos de acordo com esta norma. Os pigmentos devem estar total e adequadamente dispersos no composto a ser empregado na fabricação dos tubos. Os pigmentos e o sistema de aditivação devem minimizar as alterações de cor e das propriedades dos tubos durante a sua exposição às intempéries, no manuseio e na estocagem em obra.

Não é permitido o uso de material reprocessado e/ou reciclado. Não é permitida a utilização de compostos de chumbo como estabilizantes térmicos na fabricação de tubos de PVC. O composto de PVC-M empregado na fabricação dos tubos deve ser de cor azul para transporte de água, e de cor ocre para transporte de esgoto pressurizado, permitindo-se nuances devido às diferenças naturais de cor das matérias primas.

O composto utilizado na fabricação dos tubos deve estar de acordo com os requisitos especificados na norma. Estes requisitos devem ser reavaliados sempre que houver uma alteração do produto (projeto, matérias-primas e/ou escopo de aplicação). A substituição de um fornecedor de matéria prima ou do tipo de estabilizante não constitui uma alteração do produto.

Uma alteração na natureza química do estabilizante constitui uma alteração do produto. As seguintes características são relevantes na alteração do projeto do produto: dimensões, geometria e sistema de junta. Para definir a condição de reavaliação destes requisitos, é especificada na tabela abaixo uma tolerância quanto ao valor K da resina e em relação ao teor de estabilizante térmico e de cinzas do composto. Os valores “X” devem ser definidos pelo fabricante em seu controle de qualidade. Se qualquer um destes níveis exceder a tolerância, os requisitos especificados na norma devem ser reavaliados.



Clique na imagem acima para uma melhor visualização



O composto de PVC-M empregado na fabricação dos tubos deve preservar o padrão de potabilidade da água no interior da tubulação, sem transmitir sabor, odor e não provocar turvamento ou coloração à água. O composto, bem como as concentrações máximas dos seus aditivos, devem estar em conformidade com a legislação em vigor, de maneira a não transmitir para a água potável qualquer elemento que possa alterar suas características, tornando-a imprópria para consumo humano.

Os tubos e conexões de PVC-M, para adução e distribuição de água, devem ter sua inocuidade avaliada conforme a NBR 8219 e os limites aplicados a todas as extrações devem estar em conformidade com a legislação vigente. Caso ocorra uma alteração de natureza química de um dos componentes do composto, deve ser realizado um novo ensaio de efeito sobre a água. Este ensaio não tem como objetivo avaliar a potabilidade da água para consumo humano, sendo utilizado para atender a regulamentações específicas.

Eventual teor de chumbo encontrado nos tubos de PVC-M não pode ser superior a 0,1%. O ensaio deve ser realizado por espectrometria de fluorescência de raios X, conforme EN 62321, ou por outra metodologia validada. O composto empregado na fabricação dos tubos de PVC-M deve ter ponto de amolecimento Vicat maior ou igual a 80 °C. O ensaio deve ser realizado em corpos de prova obtidos a partir de tubos, de acordo com a NBR NM 82.

O composto empregado na fabricação dos tubos de PVC-M deve ter densidade na faixa de 1,35 g/cm³ a 1,50 g/cm³, medida à temperatura de 20 -2+3 °C. O valor especificado pelo fabricante do composto, em relação ao resultado do ensaio, pode ter variação máxima de 0,05 g/cm³. O ensaio deve ser realizado em corpos de prova obtidos a partir de tubos, de acordo com a NBR NM 83.

O teor de cinzas dos tubos de PVC-M não pode ser superior a 5%. O ensaio deve ser realizado em corpos de prova obtidos a partir de tubos, de acordo com a NBR NM 84, Método A, à temperatura de (1 050 ± 50) °C. O composto do tubo deve ter σLPL (lower prediction limit of the predicted hydrostatic strenght) de no mínimo 24 MPa. O composto do tubo deve ser analisado conforme o método II da ISO 9080, com o LPL (lower prediction limit) obtido no ensaio de pressão hidrostática interna conforme as ISO 1167-1 e ISO 1167-2, utilizando caps do tipo B. O valor de σLPL deve ser obtido a partir do LPL de 97,5% e o composto deve ser classificado conforme a ISO 12162.

No caso de alterações de uma determinada formulação já classificada para além dos limites especificados na tabela acima, o fabricante deve apresentar comprovação da realização do ensaio de pressão hidrostática interna de cinco corpos de prova a 20 °C durante 1.000 h a 5.000 h e cinco corpos de prova a 60 °C durante 1.000 h a 5.000 h. Os tubos devem ser fabricados com composto de poli (cloreto de vinila) PVC-M, que assegure a obtenção de um produto que satisfaça os requisitos desta norma, avaliado por meio de ensaios permanentes durante a fabricação e ensaios de desempenho.

Cada tubo deve ter cor uniforme e ser livre de corpos estranhos, bolhas, rachaduras ou outros defeitos visuais que indiquem descontinuidade do material e/ou do processo de extrusão. As conexões para execução de adutoras e redes de distribuição em sistemas enterrados de abastecimento de água ou esgotamento pressurizado de esgoto devem ser de ferro fundido dúctil, do tipo “bolsa – bolsa”, fabricadas de acordo com as NBR 7675 e NBR 15420.

Para avaliação de lotes de tubos coletados fora das dependências dos fabricantes, desde que as condições de estocagem estejam de acordo com a NBR 9822, devem ser realizados todos os ensaios de desempenho e de fabricação prescritos nesta norma, com exceção do ensaio de verificação da resistência ao impacto, que deve ser realizado obrigatoriamente no controle do processo de fabricação e na inspeção de recebimento em fábrica. Se não for comprovada a realização do ensaio de verificação da resistência ao impacto no controle do processo de fabricação e na inspeção de recebimento em fábrica, o lote deve ser rejeitado.

A inspeção de recebimento do produto acabado deve ser feita em fábrica ou por acordo prévio entre comprador e fabricante, em laboratórios acreditados. O comprador deve ser avisado com antecedência mínima acordada com o fabricante da data na qual deve ter início a inspeção de recebimento. Caso o comprador não compareça na data estipulada para acompanhar os ensaios de recebimento e não apresente justificativa para este fato, o fabricante deve proceder à realização dos ensaios previstos nesta norma e tomar as providências para a entrega do produto com o correspondente laudo de inspeção emitido pelo controle da qualidade da fábrica.

Nas inspeções realizadas em fábrica, o fabricante deve colocar à disposição do comprador os equipamentos e pessoal especializado para a execução dos ensaios de recebimento. Todo fornecimento deve ser dividido pelo fabricante em lotes de mesmo diâmetro nominal (DN) e cujas quantidades estejam de acordo com as tabelas 14 e 15, disponíveis na norma. De cada lote formado devem ser retiradas as amostras, de forma representativa, sendo a escolha aleatória e não intencional.

A inspeção de recebimento de lotes com tamanho inferior a 16 unidades deve ser objeto de acordo prévio entre fornecedor e comprador. Os ensaios de recebimento devem ser feitos conforme estabelece esta norma e limitam-se aos lotes de produto acabado apresentados pelo fabricante. Os tubos constituintes das amostras devem ser submetidos aos seguintes ensaios não destrutivos: visual (4.3.3.2 e Seção 7) e dimensional (4.4.1.1, 4.4.1.3, 4.4.1.4 e 4.6.1); e aos seguintes ensaios destrutivos: estabilidade dimensional (4.6.2), resistência ao impacto (4.6.3), compressão diametral (4.6.4), resistência à pressão hidrostática interna de curta duração (4.6.5), resistência ao cloreto de metileno (4.6.6), resistência à pressão hidrostática interna de tubo com entalhe longitudinal (4.9.1), estanqueidade da junta elástica (4.7.2) e resistência do anel C (4.8.1).

O comprador ou seu representante pode solicitar ao fabricante a execução do ensaio para verificação do índice de refração do cloreto de metileno em sua presença, antes da realização do ensaio de resistência ao cloreto de metileno. Para cada lote entregue, o relatório de inspeção deve conter no mínimo o seguinte: identificação do produto; código de rastreabilidade do produto; tamanho do lote inspecionado; resultados dos ensaios de recebimento; resultados dos ensaios de caracterização e de desempenho apresentados pelo fabricante; declaração de que o lote atende ou não às especificações desta norma.

FONTE: Equipe Target

Baseado nos documentos visitados

Normas recomendadas para você

Sistemas de transporte de água ou de esgoto sob pressão — Tubos de PVC-M DEFOFO com junta elástica — Requisitos
NBR7665 de 03/2020

Sistemas de transporte de água ou de esgoto sob pressão — Tubos de PVC-M DEFOFO com junta elástica — Requisitos

Tubos e conexões de PVC - Determinação do teor de cinzas
NBRNM84 de 10/2005

Tubos e conexões de PVC - Determinação do teor de cinzas

Tubos de PVC - Verificação da resistência à pressão hidrostática interna
NBR5683 de 01/1999

Tubos de PVC - Verificação da resistência à pressão hidrostática interna

Resinas de PVC - Determinação do valor K - Método de ensaio
NBR13610 de 05/1996

Resinas de PVC - Determinação do valor K - Método de ensaio

Tubos e conexões de ferro dúctil e acessórios para sistemas de adução e distribuição de água - Requisitos
NBR7675 de 06/2005

Tubos e conexões de ferro dúctil e acessórios para sistemas de adução e distribuição de água - Requisitos

Tubos de PVC - Verificação da estabilidade dimensional
NBR5687 de 01/1999

Tubos de PVC - Verificação da estabilidade dimensional

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 3: Requisitos específicos para tubos com pressão nominal PN 0,75 MPa
NBR5647-3 de 05/2019

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 3: Requisitos específicos para tubos com pressão nominal PN 0,75 MPa

Tubos e conexões de PVC - Determinação da temperatura de amolecimento "Vicat"
NBRNM82 de 10/2005

Tubos e conexões de PVC - Determinação da temperatura de amolecimento "Vicat"

Sistemas para adução e distribuição de água — Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 5: Requisitos para conexões
NBR5647-5 de 03/2020

Sistemas para adução e distribuição de água — Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 5: Requisitos para conexões

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 2: Requisitos específicos para tubos com pressão nominal PN 1,00 MPa
NBR5647-2 de 04/2019

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 2: Requisitos específicos para tubos com pressão nominal PN 1,00 MPa

Tubulações de PVC-O (cloreto de polivinila não plastificado orientado) para sistemas de transporte de água ou esgoto sob pressão — Requisitos e métodos de ensaios
NBR15750 de 04/2020

Tubulações de PVC-O (cloreto de polivinila não plastificado orientado) para sistemas de transporte de água ou esgoto sob pressão — Requisitos e métodos de ensaios

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 1: Requisitos gerais para tubos e métodos de ensaio
NBR5647-1 de 12/2021

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 1: Requisitos gerais para tubos e métodos de ensaio

Manuseio, armazenamento e assentamento de tubulações de poli (cloreto de vinila) não plastificado (PVC-U) para transporte de água e de tubulações de poli (cloreto de vinila) não plastificado orientado (PVC-O) para transporte de água ou esgoto sob pressão positiva
NBR9822 de 03/2012

Manuseio, armazenamento e assentamento de tubulações de poli (cloreto de vinila) não plastificado (PVC-U) para transporte de água e de tubulações de poli (cloreto de vinila) não plastificado orientado (PVC-O) para transporte de água ou esgoto sob pressão positiva

Tubos e conexões de PVC — Desempenho da junta elástica — Método de ensaio
NBR16638 de 01/2019

Tubos e conexões de PVC — Desempenho da junta elástica — Método de ensaio

Elementos de vedação de elastômero termoplástico para tubos, conexões, equipamentos, componentes e acessóriospara esgotos, drenagem e águas pluviais — Requisitos
NBR16687 de 04/2019

Elementos de vedação de elastômero termoplástico para tubos, conexões, equipamentos, componentes e acessóriospara esgotos, drenagem e águas pluviais — Requisitos

Tubos de PVC - Verificação da compressão diametral
NBR14272 de 01/1999

Tubos de PVC - Verificação da compressão diametral

Elementos de vedação com base elastómérica termofixa para tubos, conexões, equipamentos, componentes e acessórios para água, esgotos, drenagem e águas pluviais e água quente - Requisitos
NBR7676 de 04/2019

Elementos de vedação com base elastómérica termofixa para tubos, conexões, equipamentos, componentes e acessórios para água, esgotos, drenagem e águas pluviais e água quente - Requisitos

Tubos e conexões de PVC e CPVC - Verificação do efeito sobre a água - Requisitos e método de ensaio
NBR8219 de 08/2017

Tubos e conexões de PVC e CPVC - Verificação do efeito sobre a água - Requisitos e método de ensaio

Tubos, conexões e acessórios de ferro dúctil para sistemas de esgotamento sanitário - Requisitos e métodos de ensaio
NBR15420 de 05/2022

Tubos, conexões e acessórios de ferro dúctil para sistemas de esgotamento sanitário - Requisitos e métodos de ensaio

Tubos e conexões de PVC - Determinação da densidade
NBRNM83 de 10/2005

Tubos e conexões de PVC - Determinação da densidade

Tubos de PVC - Verificação dimensional
NBRNM85 de 10/2005

Tubos de PVC - Verificação dimensional

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 4: Requisitos específicos para tubos com pressão nominal PN 0,60 MPa
NBR5647-4 de 05/2019

Sistemas para adução e distribuição de água - Tubos e conexões de PVC-U 6,3 com junta elástica e com diâmetros nominais até DN 100 - Parte 4: Requisitos específicos para tubos com pressão nominal PN 0,60 MPa

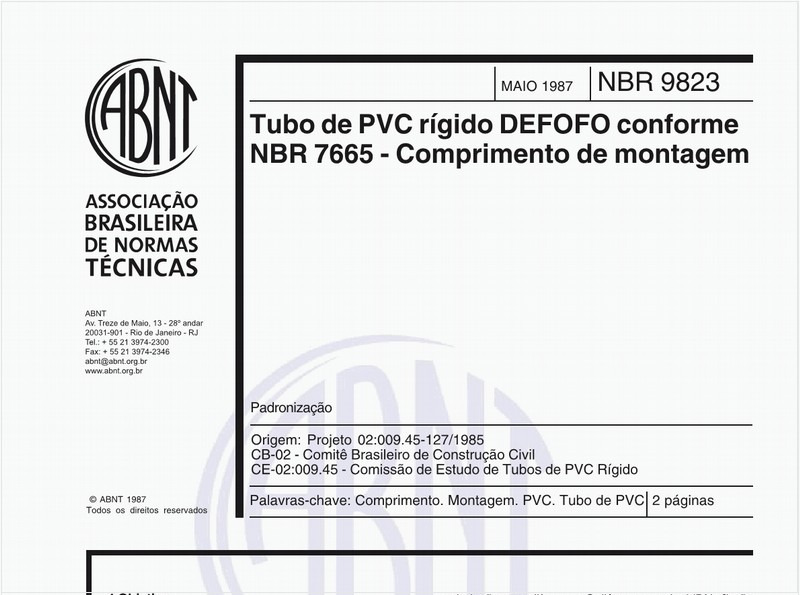

Tubo de PVC rígido DEFOFO conforme NBR 7665 - Comprimento de montagem - Padronização
