NBR 16788 de 09/2019: a análise dos gases dissolvidos em transformadores imersos em óleo vegetal isolante
A NBR 16788 de 09/2019 - Óleo vegetal isolante - Interpretação da análise dos gases dissolvidos de transformadores em operação, imersos em óleo vegetal isolante descreve como a concentração de gases livres e dissolvidos no óleo vegetal isolante pode ser interpretada para diagnosticar as condições de equipamentos elétricos (transformadores e reatores) em serviço. Os gases dissolvidos em amostras de óleo vegetal isolante podem ser extraídos e analisados de acordo com a NBR 7070 ou outra metodologia normatizada.
Esta norma é aplicável a equipamentos elétricos (transformadores e reatores) preenchidos com óleo vegetal isolante e isolados com papel ou papelão, ambos celulósicos. Não se aplica a ésteres sintéticos. Em todos os casos avaliados por esta norma, que indicam a possibilidade/tendência às falhas, as indicações obtidas são orientativas e as ações resultantes podem ser estabelecidas pelo usuário.
Target Genius Respostas Diretas:Quais são as abreviaturas usadas nessa norma?
Como ocorre a produção de CO2, CO e C2H4?
Como deve ser feita a escolha das porcentagens de normalidade?
Como deve ser feita a aplicação para gases livres em relés de gases?

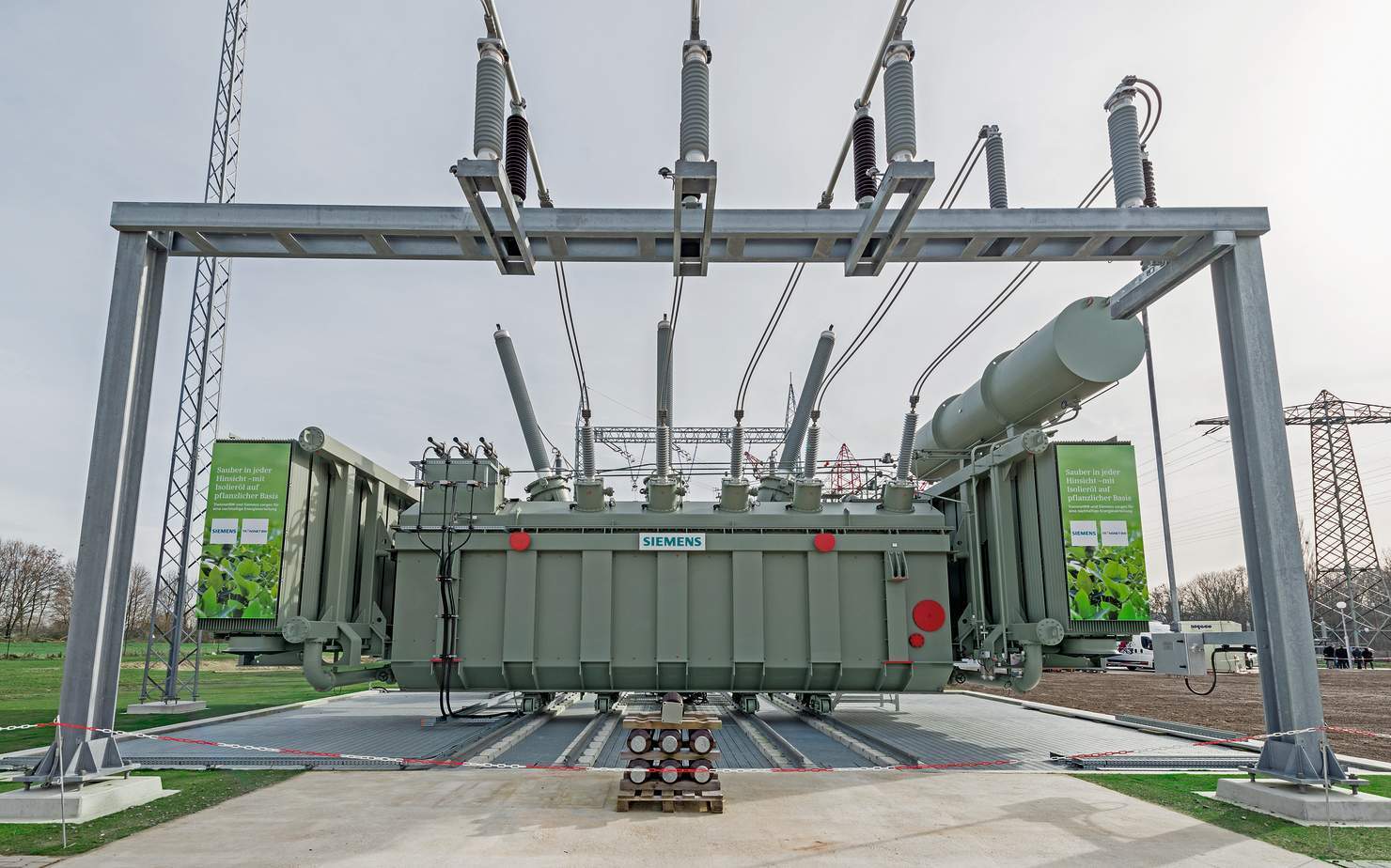

A análise de gases dissolvidos (AGD) é uma das ferramentas de diagnóstico utilizada para a detecção e avaliação de falhas em equipamentos elétricos (transformadores e reatores) imersos em óleo vegetal isolante. Os gases gerados no óleo vegetal isolante em condições de falha são os mesmos gerados no óleo mineral isolante. No entanto, as proporções e taxas de geração de gás, bem como a solubilidade dos gases formados no óleo vegetal isolante podem ser diferentes comparativamente ao óleo mineral isolante.
A NBR 7070, que é o método de ensaio utilizado para óleo mineral isolante, é aplicável aos óleos vegetais isolantes. Como os coeficientes de solubilidade dos gases no óleo vegetal são diferentes, bem como as quantidades de gases gerados, tanto o método de análise cromatográfica quanto o método de interpretação necessitam de ajustes para este tipo de óleo. No entanto, a infraestrutura laboratorial é a mesma utilizada para óleo mineral isolante. Para o método de amostragem de óleos vegetais isolantes, consultar a NBR 8840.
