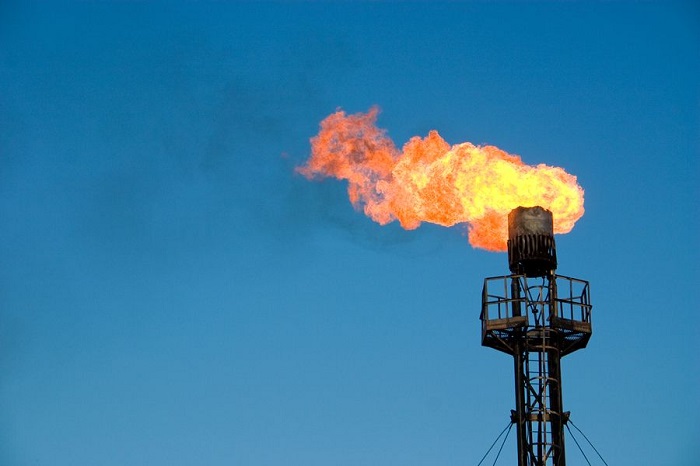

NBR 16777 de 09/2019: os medidores de vazão de gás de tocha (flare)
A NBR 16777 de 09/2019 - Medidores de vazão de gás de tocha (flare) e de gás ventilado para a atmosfera estabelece requisitos para a aplicação de medidores de vazão de gás para tocha (flare) e de gás ventilado para a atmosfera, compostos por hidrocarbonetos e outros gases. Aborda somente os processos nos quais as vazões são medidas em base volumétrica ou mássica, ou seja, não aborda as medições em base energética. É aplicável aos seguintes elementos do sistema de medição de vazão de gás para tocha: medidores de vazão objeto desta norma; transmissores de pressão e de temperatura; configuração dos trechos de tubo retilíneo utilizados na medição. Não é aplicável aos dispositivos auxiliares opcionais, como instrumentação analítica, amostrador de fluido, computador de vazão, etc. Apresenta as recomendações para as melhores práticas utilizando as referenciais mais atuais. Adicionalmente consultar as recomendações dos fabricantes.
Target Genius Respostas Diretas:Como deve ser feito o dimensionamento do medidor de vazão?
Qual é a sensibilidade à presença de névoa, líquidos e incrustações nos medidores?
Quais são as orientações sobre os efeitos da instalação e requisitos de instrumentos secundários?
Quais são as considerações de projeto ligadas à manutenção do sistema de medição?

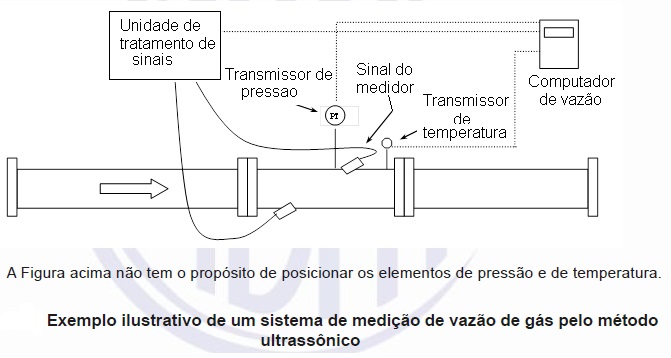

Um sistema de medição de vazão de gás de tocha (flare) por tecnologia ultrassônica sistema de medição que infere a vazão pela diferença dos tempos de trânsito de pulsos ultrassônicos de alta frequência. O sistema inclui o elemento primário, que é o medidor do tipo ultrassônico juntamente com seus trechos retos e os elementos secundários de temperatura e pressão necessários para a conversão da vazão volumétrica de operação para as condições de referência de 101,325 kPa e 20 °C caso requerida. Um sistema típico de medição de vazão de gás pelo método ultrassônico é mostrado na figura abaixo.
Clique na imagem acima para uma melhor visualização
...
