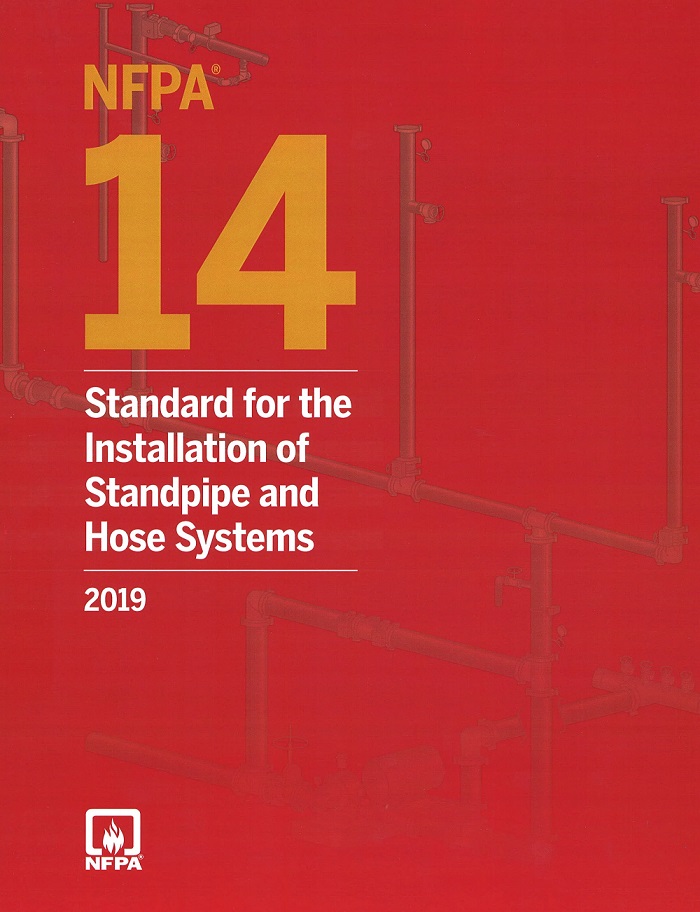

NFPA 14: instalação de sistemas de tubos e mangueiras

Essa norma internacional, editada em 2019 pela National Fire Protection Association (NFPA), cobre os requisitos mínimos para a instalação de tubos de apoio e sistemas de mangueiras. Não especifica os requisitos para inspeção, ensaio e manutenção periódicos desses sistemas. reflete as mais recentes tecnologias e orientações de segurança, para ajudá-lo a melhorar a proteção e a segurança contra incêndios por meio de projeto, instalação, inspeção, ensaio e manutenção corretos.

13/11/2019 - Equipe Target

Os tubos e os sistemas de mangueiras

A NFPA 14:2019 - Standard for the Installation of Standpipe and Hose Systems cobre os requisitos mínimos para a instalação de tubos de apoio e sistemas de mangueiras. Não cobre os requisitos para inspeção, teste e manutenção periódicos desses sistemas. reflete as mais recentes tecnologias e orientações de segurança, para ajudá-lo a melhorar a proteção e a segurança contra incêndios por meio de projeto, instalação, inspeção, teste e manutenção corretos. A norma é importante para um setor essencial do planejamento do projeto ao longo do ciclo de vida do sistema de tubos de distribuição. Inclui capítulos sobre os componentes e hardware do sistema, instalação, desenhos, planos e cálculos, provisão de água e ensaio de provisão de água, ensaio de aceitação do sistema e edifícios em construção.

As atualizações na edição de 2019 incluem novos requisitos para o monitoramento à distância e uso de componentes para obter inspeção e ensaio automatizados, o que reflete a tecnologia que permite o monitoramento de determinadas condições, bem como a inspeção e o ensaio de sistemas de tubos de distribuição a partir de um local remoto. Incorpora novos requisitos para garagens de estacionamento abertas que permitem os tubos manuais em garagens de estacionamento abertas sob uma certa altura. O novo capítulo 13 abrange os sistemas de mangueiras e tubos marítimos. Os termos e definições foram revisados para consistência e esclarecidos com base no uso em campo. Outras mudanças ajudaram a melhorar a segurança e a conformidade.

Devido à facilidade com que uma única conexão pode ser comprometida, esta edição da NFPA 14 inclui um número necessário atualizado de conexões dos bombeiros. A sinalização para requisitos de pressão não é mais necessária quando a pressão é de 150 psi ou menos, para alinhar com a NFPA 13E. A pressão máxima permitida em qualquer ponto do sistema é aumentada de 350 psi para 400 psi.

Os critérios revisados que esclarecem que a pressão necessária deve ser calculada na saída da válvula da mangueira. Os procedimentos claros de cálculo hidráulico especificam que tubos de apoio adicionais devem ser calculados no ponto de conexão e não na saída mais alta. As disposições revisadas para delinear entre um dreno principal do sistema de tubo vertical e os drenos individuais do tubo vertical.

Conteúdo da norma

Capítulo 1 Administração

1.1 Escopo

1.2 Objetivo

1.3 Retroatividade

1.4 Equivalência

1.5 Unidades

Capítulo 2 Publicações referenciadas

2.1 Geral

2.2 Publicações da NFPA

2.3 Outras publicações

2.4 Referências para extratos em seções obrigatórias

Capítulo 3 Definições

3.1 Geral

3.2 Definições oficiais da NFPA

3.3 Definições gerais

Capítulo 4 Componentes e hardware do sistema

4.1 Geral

4.2 Tubulação

4.3 Acessórios

4.4 União de tubos e conexões

4.5 Válvulas

4.6 Estações de mangueira

4.7 Conexões da mangueira

4.8 Conexões do Corpo de Bombeiros

4.9 Dispositivos de regulação de pressão

4.10 Sinais

Capítulo 5 Requisitos do sistema

5.1 Geral

5.2 Sistemas secos automáticos e semiautomáticos

5.3 Classes de sistemas de tubo vertical

5.4 Tipo de sistema necessário

5.5 Manômetros

5.6 Fluxo de água e alarmes de supervisão

Capítulo 6 Requisitos de instalação

6.1 Localização e proteção da tubulação

6.2 Tubulação subterrânea

6.3 Válvulas de gaveta e válvulas de retenção

6.4 Conexões do Corpo de Bombeiros

6.5 Suporte de tubulação

6.6 Instalação de sinais

6.7 Sinais para bombas de abastecimento de água

6.8 Sinal de informações do projeto hidráulico

Capítulo 7 Projeto

7.1 Geral

7.2 Limitação de pressão.
7.3 Localização das conexões da mangueira

7.4 Número de tubos de suporte

7.5 Interconexão de tubos de apoio

7.6 Tamanhos mínimos para tubo vertical e linha de derivação, tubo vertical classe I e classe III

7.7 Projeto do sistema e dimensionamento de tubos para entrega da demanda do sistema

7.8 Limites mínimo e máximo de pressão

7.9 Zonas do sistema de tubo vertical

7.10 Vazões

7.11 Drenos e ensaio de elevação

7.12 Conexões do Corpo de Bombeiros

Capítulo 8 Planos e cálculos

8.1 Planos e especificações

8.2 Cálculos hidráulicos

8.3 Procedimentos de cálculo hidráulico

Capítulo 9 Abastecimento de água

9.1 Abastecimento de água necessário

9.2 Fornecimento mínimo para sistemas de classe I, classe II e classe III.

Capítulo 10 Ensaio de abastecimento de água

10.1 Avaliação do abastecimento de água

10.2 Procedimento

Capítulo 11 Aceitação do sistema

11.1 Geral

11.2 Lavagem da tubulação

11.3 Roscas da mangueira

11.4 Ensaios hidrostáticos

11.5 Ensaios de fluxo

11.6 Ensaio manual da válvula

11.7 Dispositivos e equipamentos de inspeção e ensaio automatizados

11.8 Ensaios de alarme e supervisão

11.9 Registro de desenhos, relatórios de ensaio e manuais

11.10 Sinais.

Capítulo 12 Edifícios em construção

12.1 Geral

12.2 Conexões do Corpo de Bombeiros

12.3 Outros recursos do sistema

12.4 Suporte de tubulação

12.5 Conexões da mangueira

12.6 Extensão da tubulação do sistema

12.7 Instalações temporárias

12.8 Momento da instalação do abastecimento de água

12.9 Proteção de conexões de mangueira e conexões de bombeiros

Capítulo 13 Tubos e mangueiras marítimas

13.1 Aplicação geral

13.2 Componentes e hardware

13.3 Requisitos do sistema

13.4 Instalação

13.5 Projeto

13.6 Planos e cálculos

13.7 Abastecimento de água

13.8 Ensaio de abastecimento de água

13.9 Aceitação do sistema

13.10 Inspeção, ensaio e manutenção do sistema

Anexo A Material explicativo

Anexo B Referências informativas
