30/10/2019 - Equipe Target
NBR ISO 6789-1 de 10/2019: os requisitos de ensaio de conformidade de torquímetros manuais para aperto de parafusos e porcas

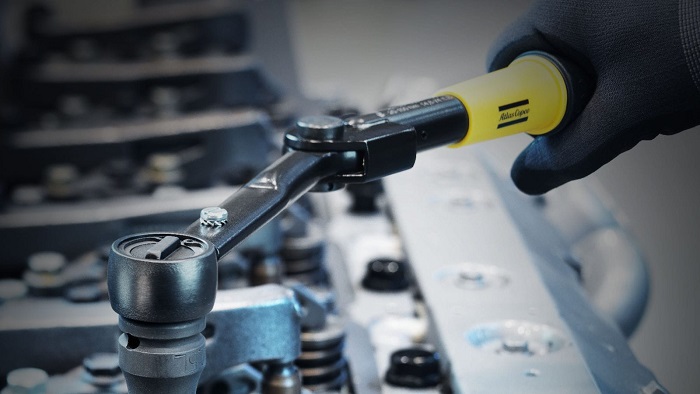

Pode-se definir um torquímetro de indicação do torque (Tipo I) como a ferramenta que indica, por meio de uma escala, mostrador analógico ou digital, o valor de torque exercido pela ferramenta no encaixe de saída. O torquímetro de pré-ajuste do torque (Tipo II) é uma ferramenta pré-ajustada para um determinado valor de torque, de modo que, quando este valor é atingido pela ferramenta no encaixe de saída, um sinal é emitido (por exemplo, de maneira audível, visível, perceptível), causando uma redução temporária no torque aplicado.
O torquímetro de pré-ajuste com graduação (Tipo II, Classe A, Classe D e Classe G) é uma ferramenta projetada para ser ajustada pelo usuário, que possui uma escala ou mostrador digital para auxiliar no ajuste. O torquímetro de pré-ajuste não graduado (Tipo II, Classe C e Classe F) ferramenta projetada para ser ajustada pelo usuário com o auxílio de um dispositivo de medição torquímetro de pré-ajuste fixo (Tipo II, Classe B e Classe E) ferramenta projetada para ter um único ajuste fixo.
A NBR ISO 6789-1 de 10/2019 - Ferramentas para montagem de parafusos e porcas - Torquímetros manuais - Parte 1: Requisitos e métodos de ensaio para avaliação da conformidade do projeto e da conformidade da qualidade: requisitos mínimos para certificados de conformidade especifica os requisitos de ensaio de conformidade e de marcação para torquímetros manuais utilizados para aperto controlado de parafusos e porcas. Também especifica os requisitos mínimos para a declaração de conformidade. Este documento é aplicável aos torquímetros manuais que são classificados como torquímetros de indicação de torque (Tipo I) e torquímetros de pré-ajuste do torque (Tipo II). Os torquímetros manuais abrangidos por este documento estão identificados na NBR ISO 1703:2016 por meio dos números de referência 6 1 00 11 0, 6 1 00 11 1 e 6 1 00 12 0, 6 1 00 12 1 e 6 1 00 14 0, 6 1 00 15 0. A NBR ISO 1703 está atualmente em revisão. Na próxima edição, os torquímetros serão movidos para uma Seção própria e, com esta alteração, os números de referência serão alterados e os números de referência adicionais serão incluídos.
Este documento não especifica os requisitos dos certificados de calibração para torquímetros manuais. Estes estão descritos na ISO 6789-2. Essa norma foi dividida para fornecer dois níveis de documentação, reconhecendo as diferentes necessidades dos diferentes usuários desta norma. Esse documento continua a fornecer aos projetistas e fabricantes os requisitos mínimos relevantes para o desenvolvimento, fabricação e documentação de torquímetros manuais. A ISO 6789-2 fornece métodos detalhados para o cálculo das incertezas e requisitos para calibração. Isso permitirá que os usuários de servi&c...
