NBR 12232 de 01/2015: os sistemas fixos automáticos de proteção contra incêndio com gás carbônico (CO2) em transformadores.
Como a sociedade moderna considera inquestionável o fornecimento de energia elétrica, os provedores são cada vez mais avaliados pela confiabilidade da infraestrutura usada para fornecer energia aos consumidores. Uma única interrupção não planejada pode não apenas causar um desastre econômico, mas também pode danificar indevidamente o bom nome de um provedor de serviços públicos. Os consumidores demonstram pouca paciência e menos compreensão das complexidades necessárias para fornecer serviços elétricos ininterruptos.

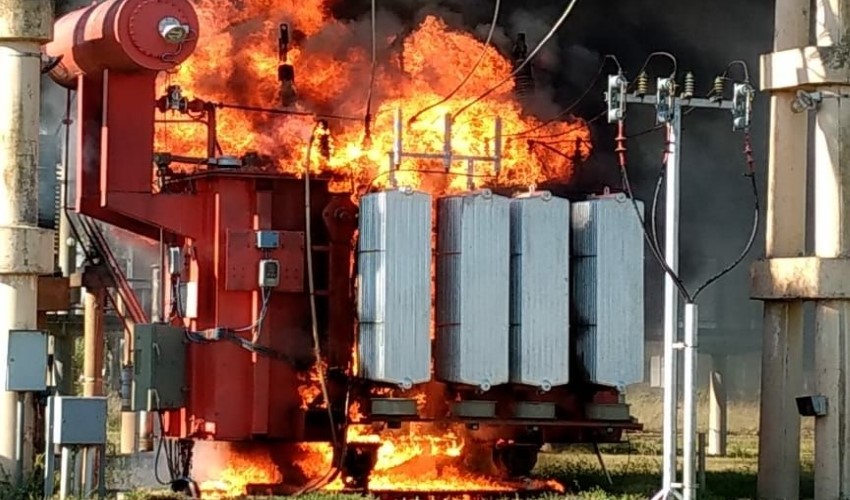

Isso pode ficar claro quando um incêndio atinge uma subestação, causando interrupções generalizadas de energia e obrigando as autoridades a fechar estações de metrô, bloquear estradas e evacuar um hotel, etc. Indiscutivelmente, uma das peças mais importantes de qualquer subestação é um transformador de potência e ele por possuir óleo isolante representa o maior risco de incêndio em qualquer subestação. Os sistemas de proteção contra incêndio projetados especificamente para abordar os riscos exclusivos representados pelos transformadores de potência são uma consideração de projeto que deve ser reconhecida e compreendida.
Um transformador de potência típico de 117/15,2-kV, 37/50 / 62,5-MVA pode conter aproximadamente 37.855 L de óleo. Transformadores maiores podem conter muito mais. Transformadores são preenchidos com óleo por várias razões, a mais importante das quais é o isolamento.
Além disso, o óleo é usado como refrigerante e como um fluido dielétrico impedindo o arco elétrico, a quebra elétrica dos gases acompanhada pela descarga e a ionização resultante conhecida como corona. Como o óleo é um líquido combustível, quando ocorre uma falha no transformador, o próprio equipamento pode fornecer a fonte de ignição e o combustível para o fogo.
Uma vez que a ignição ocorre, o óleo irá sustentar a combustão até que seja completamente consumido, a menos que o oxigênio esteja esgotado ou que seja aplicado um resfriamento significativo para limitar a propagação do fogo. A caracterização técnica de um incêndio com líquido inflamável é um incêndio de classe B que apresenta riscos associados principalmente ao carregamento de combustível, configuração de combustível, ponto de fulgor e taxa de queima do combustível.
Já os sistemas de proteção contra incêndio de transformadores de potência envolve o sistema de dilúvio que utiliza cabeças de pulverização abertas ligadas a um sistema de tubos ligado a uma fonte de água através de uma válvula que é aberta por meio de um sistema de detecção instalado na mesma área que as cabeças de pulverização. Quando a válvula abre, a água flui para o sistema de tubulação e descarrega através de todas as cabeças de pulverização conectadas ao sistema. Este tipo de sistema usa grandes volumes de água, o que pode levar a outros problemas de limpeza pós-incêndio ou escoamento contaminado.
Um sistema de pulverização de água fixa é semelhante a um de dilúvio, contudo, os pontos de descarga de água s...
