NBR 13193 de 10/2018: as cores para identificação de tubulações de gases industriais
A NBR 13193 de 10/2018 - Emprego de cores para identificação de tubulações de gases industriais estabelece os requisitos de utilização de cores para identificação de tubulações de gases industriais. Esta norma é utilizada em conjunto com a NBR 6493.
Target Genius Respostas Diretas:Qual deve ser a tabela de cores?
Como deve ser feita a identificação de tubulações?

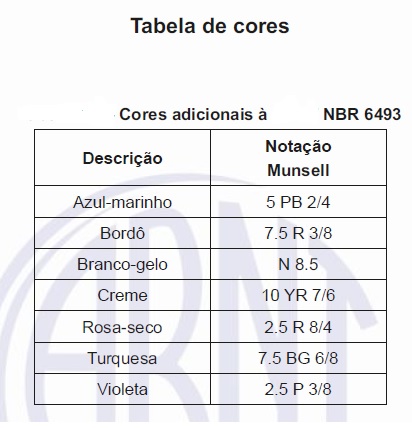

As cores de identificação adotadas nesta norma devem ser aplicadas em toda a extensão da tubulação ou em faixas, conforme Tabela B.1 (disponível na norma). Deve ser aplicada a tabela abaixo para as cores de identificação em adição as constantes na NBR 6493. Quando a identificação for realizada por meio de faixas (pintura ou adesivos), a pintura da tubulação deve ser feita em branco-gelo.
Devem ser aplicados os requisitos da NBR 6493:2017, 4.1.2 e 4.2 a 4.4. Junto à faixa de identificação, podem constar, se necessário, para efeito de informação mais pormenorizada, o sentido em que se desloca o gás e as constantes físicas que interessem do ponto de vista da segurança da operação.
Clique na imagem acima para uma melhor vis...
