NBR 16415 de 08/2015: os caminhos para o cabeamento estruturado
A NBR 16415 de 08/2015 - Caminhos e espaços para cabeamento estruturado especifica a estrutura e os requisitos para os caminhos e espaços, dentro ou entre edifícios, para troca de informações e cabeamento estruturado de acordo com a NBR 14565. Também influencia a alocação de espaço no interior do edifício. São considerados nesta norma edifícios monousuário e multiusuários. Não cobre os aspectos de segurança do projeto do edifício, medidas de contenção de incêndio ou sistemas de telecomunicações que requeiram quaisquer tipos especiais de medidas de segurança. Os requisitos de segurança elétrica, incêndio e compatibilidade eletromagnética estão fora do escopo desta norma.
Target Genius Respostas Diretas:Quais as relações entre os elementos dos caminhos e espaços para cabeamento estruturado?
Quais os caminhos dos cabos dentro de edifícios?

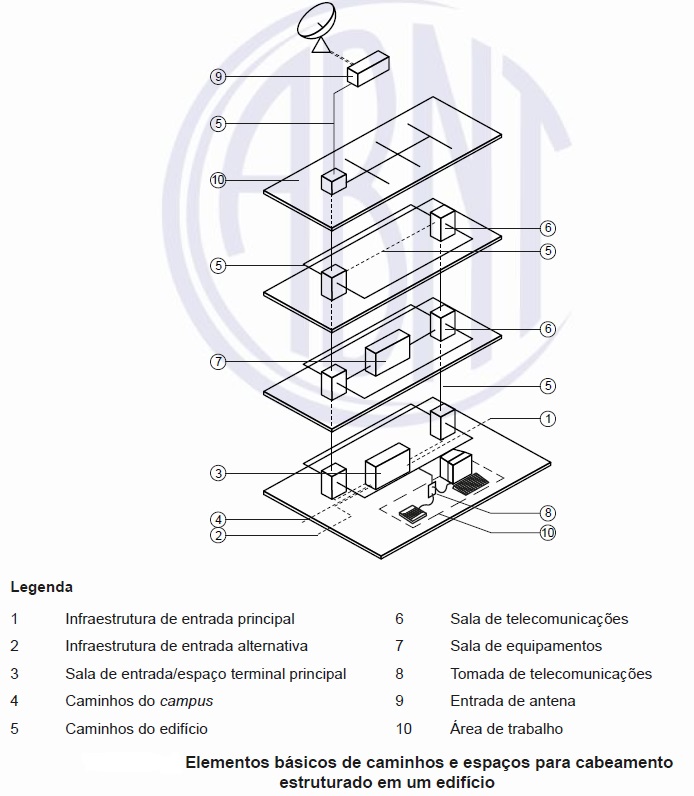

Para conformidade com esta norma, os requisitos descritos nas Seções 5, 6, 7 e Anexos A e B devem ser atendidos. Toda infraestrutura metálica, componentes e suportes devem ser vinculados e aterrados em conformidade com a NBR 5410. A figura abaixo mostra as relações entre os elementos dos caminhos e espaços para cabeamento estruturado dentro de um edifício monousuário.
Clique na imagem acima para uma melhor visualização
Alguns critérios se aplicam a todos os espaços de telecomunicações. Devem ser adequadamente iluminados e livres de poeira. A iluminação deve ser no mínimo de 500 lux no ponto de terminação. Recomenda-se que uma parede seja revestida com compensado com tratamento antichama, fixado rigidamente, com espessura de 20 mm e altura de 2,4 m, capaz de sustentar equipamentos e terminações e os interruptores de luz devem ser de fácil acesso e devem estar localizados próximos à entrada da sala.
Recomenda-se uma altura de instalação de 1 m a partir do piso acabado, uma a abertura da porta da sala de equipamentos deve ser de tamanho adequado para permitir a passagem e instalação dos equipamentos e o piso, as paredes e o teto devem ser construídos de modo a reduzir a quantidade de pó e/ou outros contaminantes no interior do espaço. Os acabamentos devem ser de cor clara para melhorar a iluminação do espaço e devem ser selecionados materiais de piso com propriedades antiestáticas.
Os circuitos elétricos independentes devem ser dimensionados para a alimentação dos equipamentos instalados no espaço e as considerações climáticas devem ser aplicadas nas salas de equipamentos e salas de telecomunicações. Recomenda-se que a temperatura do ar ambien...
