A normalização das portas de madeira para edificações

Qual é a classificação das portas em função dos esforços mecânicos específicos? Quais são as dimensões mínimas para as fechaduras? Quais são os perfis de desempenho mínimos em função do movimento das folhas e da localização do uso em ocupação privada? Quais são as dimensões dos vãos da porta para projeto com coordenação modular? Como pode ser feita a avaliação da resistência aos esforços mecânicos gerais? Essas perguntas estão sendo respondidas no texto sobre as portas de madeira para edificações.

18/07/2018 - Equipe Target

NBR 15930-2 de 07/2018: os requisitos das portas de madeira para edificações

A NBR 15930-2 de 07/2018 - Portas de madeira para edificações - Parte 2: Requisitos especifica os requisitos para o estabelecimento e avaliação do perfil de desempenho e a respectiva classificação de portas de madeira para edificações de acordo com o nível de desempenho, ocupação e uso. Visa assegurar ao consumidor o recebimento dos produtos em condições mínimas de desempenho e tem como base os requisitos do usuário segundo diretrizes gerais expressas na NBR 15575. Para os requisitos de acessibilidade e saída de emergência, consultar as NBR 9050 e NBR 9077, respectivamente.

Confira algumas questões relacionadas a essas normas GRATUITAMENTE no Target Genius Respostas Diretas:

Qual é a classificação das portas em função dos esforços mecânicos específicos?

Quais são as dimensões mínimas para as fechaduras?

Quais são os perfis de desempenho mínimos em função do movimento das folhas e da localização do uso em ocupação privada?

Quais são as dimensões dos vãos da porta para projeto com coordenação modular?

Como pode ser feita a avaliação da resistência aos esforços mecânicos gerais?

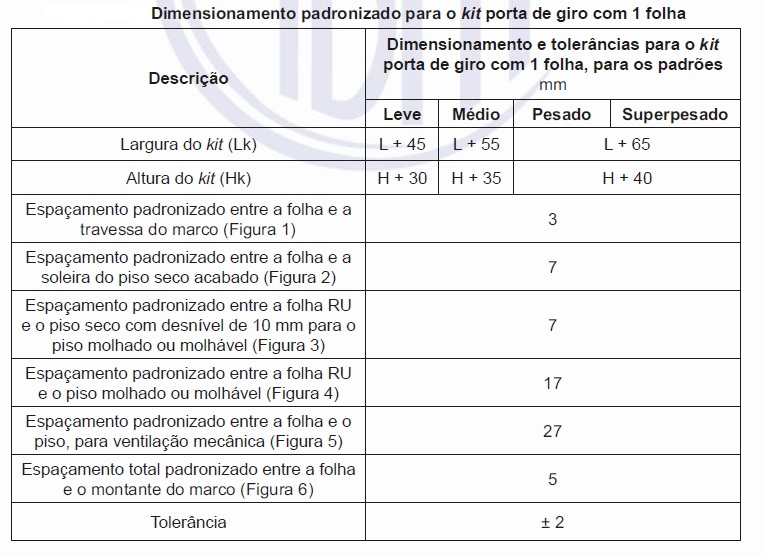

A norma, em seus requisitos gerais, descreve o dimensionamento e as tolerâncias para as portas e seus respectivos vãos, os padrões dimensionais das folhas, ferragens e marcos de madeira, bem como define os padrões de aspecto visual para as portas de madeira. No caso de edificações que cumpriram à coordenação modular conforme a NBR 15873, compatibilizar as dimensões dos vãos das portas pelas tabelas abaixo.

Clique na imagem acima para uma melhor visualização

Clique na imagem acima para uma melhor visualização

O Anexo A apresenta uma tabela de vãos para portas padronizadas. A porta de uso externo (PXM), além do previsto nesta parte da NBR 15930, deve atender complementarmente às NBR 10821-2 e NBR 10821-3, em especial quanto aos requisitos de permeabilidade ao ar, estanqueidade à agua e resistência às cargas uniformemente distribuídas, quando usada em ambiente exterior exposto.

Para edificações com coordenação modular conforme a NBR 15873, em caso de eventual excesso de folga no vão da porta, essa deve ser preenchida por contramarco ou arremates cobertos pelos alizares, sem prejuízo para a modulação de projeto e o desempenho da porta (ver Anexo A). O dimensionamento e as tolerâncias para os vãos da porta de giro com 1 folha, fixada mecanicamente com parafusos, devem atender ao especificado na Tabela 3 (disponível na norma), observando o padrão do kit porta.

Em caso de emprego de kit porta resistente ao fogo, conforme NBR 15281, a utilização destes mecanismos de fixação e das respectivas dimensões padronizadas é compulsória. Para edificações com coordenação modular conforme a NBR 15873, em caso de eventual excesso de folga no vão da porta, essa deve ser preenchida por contramarco ou arremates cobertos pelos alizares, sem prejuízo para a modulação de projeto e o desempenho da porta (ver Anexo A).

Para a porta corta-fogo (PRF), caso necessite de arremates complementares no vão, deve ser usado material compatível com os requisitos da porta em relação ao fogo e à fixação mecânica. Os ensaios referentes à avaliação do aspecto visual, das variações dimensionais e de forma, devidas ao condicionamento-padrão, encontram-se no Anexo B. O formato do relatório deve seguir as instruções descritas na Seção 7.

Os componentes das portas (marco, alizar e folha) constituídos por madeira maciça devem apresentar aspectos visuais enquadrados dentro dos parâmetros estabelecidos na Tabela 12 (disponível na norma), verificados a olho nu. A porta deve estar em condições semelhantes às condições de uso, sob iluminação de 300 lux, e o observador em pé, a 1 m de distância.

Todos os parâmetros expressos nesta subseção devem estar enquadrados em determinado padrão. Em caso de não atendimento a todos os parâmetros no padrão pretendido, deve ser estudado o enquadramento em padrão imediatamente inferior e assim sucessivamente, até obter-se total atendimento aos requisitos.

Os componentes das portas (marco, alizar e folha) constituídos por madeira composta devem apresentar aspectos visuais enquadrados dentro dos parâmetros estabelecidos na Tabela 13 (disponível na norma), considerando-se os padrões e as características da Figura 10, verificados a olho nu. A porta deve estar em condições semelhantes às condições de uso, sob iluminação de 300 lux, e o observador em pé, a 1 m de distância.

Todos os parâmetros expressos nesta subseção devem estar enquadrados em determinado padrão. Em caso de não atendimento de todos os parâmetros ao padrão pretendido, deve ser estudado o enquadramento em padrão imediatamente inferior e assim sucessivamente, até obter-se total atendimento aos requisitos.

Os componentes ou kit porta devem receber etiqueta de identificação ou gravação, que é afixada ou gravada em local que não prejudique a estética do produto instalado. Os componentes ou kit porta devem conter as seguintes informações: fabricante; unidade fabril; marca comercial; modelo da porta ou componente; indicação de rastreabilidade; perfil de desempenho (tipo de destinação quanto ao uso do produto); dimensões nominais; padrão de aspecto visual; padrão de variação dimensional, desvios de forma e de planicidade de variação nominal (VN).

Para o kit porta, ainda devem ser informados os tipos e o acabamento de ferragens e de alizar. Mediante acordo entre fabricante, projetista e/ou comprador, outras características podem constar na identificação, como a vida útil de projeto (VUP), garantias, espécie florestal etc.

Para portas ou componentes destinados ao uso em obras residenciais, as condições referentes à vida útil de projeto (VUP) e garantias devem atender à NBR 15575-1. No Anexo C, a título informativo, são apresentados, nas Figuras C.1 e C.2 ((disponíveis na norma), modelos de identificação para as portas e seus componentes.

As folhas e marcos da porta devem ser constituídos por uma estrutura resistente que permita o acoplamento de dobradiças, fechaduras ou outras ferragens, de forma que a porta instalada não venha a sofrer danos sob ação do seu peso próprio e das sobrecargas de utilização previstas nesta parte da NBR 15930. Uma verificação preliminar pode ser efetuada por meio da análise de projeto, contudo esta avaliação não exclui a necessidade da realização dos ensaios de desempenho, de maneira a assegurar a conformidade do produto quando em uso.

As portas devem ser classificadas de 1 a 3 (requisitos de variação dimensional, desvio de forma e de planicidade) ou em classes de 1 a 4 (requisitos mecânicos). O rigor do critério da classificação aumenta de forma crescente, assim, quanto maior o número, maior o rigor da classificação. A classificação é feita, de forma individual, em função do desempenho frente a cada requisito.

Pode-se, então, ter portas classificadas como classe 1 em determinado requisito e como classe 4 em outro, sem existência de conflito entre ambos. Quando do fornecimento da porta na forma de kit porta, deve-se submeter o kit, sem quaisquer modificações, aos ensaios mecânicos. Quando do fornecimento do kit para a realização dos ensaios mecânicos, devem ser instaladas fechaduras e dobradiças em conformidade com as Tabelas 26 e 27 (disponíveis na norma) e demais requisitos das respectivas normas.

As dobradiças empregadas no kit porta devem atender à NBR 7178, considerando as dimensões mínimas estabelecidas na Tabela 26 ((disponível na norma)conforme modelos da Figura 11 (disponível na norma)e demais requisitos do produto. As dobradiças, pivôs e acessórios para movimentação da folha que não tenham normas específicas devem atender no mínimo ao desempenho equivalente descrito na NBR 7178.

As fechaduras devem atender à NBR 14913, respeitando-se as classificações de segurança, trafego e a resistência à corrosão, bem como considerando as dimensões mínimas estabelecidas na Tabela 27 ((disponível na norma), conforme padrões e modelos das Figuras 12 e 13 (disponíveis na norma) e demais requisitos do produto. O posicionamento das ferragens na porta é definido nas figuras14 e 15 (disponíveis na norma).

As fechaduras, que não tenham normas específicas, devem atender no mínimo ao desempenho equivalente descrito na NBR 14913. O objetivo principal da definição do perfil de desempenho é sistematizar a análise dos diversos requisitos de desempenho que a porta deve atender para uma determinada ocupação e situação de uso e permitir a comparação entre os produtos da forma mais completa.

O perfil de desempenho é apresentado de forma matricial, contendo nas linhas os requisitos e critérios a serem atendidos e, nas colunas, as classes de desempenho em função dos resultados dos ensaios. Os requisitos e critérios de desempenho relacionados no perfil de desempenho não têm hierarquia de preferência ou importância.

As classes de desempenho apresentam-se em nível crescente de requisitos em função do aumento do algarismo arábico correspondente, por exemplo, a classe 3 é superior à classe 2, que é superior à classe 1. Com base nos requisitos e critérios de desempenho para portas e componentes, expostos no decorrer desta norma, foi traçado o perfil de desempenho mínimo para cada nomenclatura.

As portas e componentes devem se enquadrar em um dos perfis de desempenho, considerando os critérios de cada nomenclatura como mínimos para aquele uso específico. Eventualmente, acordos podem ser firmados entre as partes interessadas, alterando algumas das características do perfil de desempenho para um nível superior de classe.

Estes acordos devem ser formalizados e submetidos à apreciação de profissional qualificado, que deve avaliar o impacto das alterações no desempenho atual e futuro do produto. Os requisitos e critérios específicos para portas especiais com desempenho adicionais devem ser acrescentados para análise, conforme os requisitos e conveniência do usuário ou do fornecedor, ou seja, portas com características especiais devem atender ao perfil de desempenho mínimo, em função da nomenclatura do local de uso, e às exigências do desempenho adicional especificado.

Para nivelar as informações de especificação e facilitar o processo de compra, devem ser aplicadas a especificação da porta por nível de desempenho, ocupação e uso (Anexo K), requisitos da porta por nível de desempenho (Anexo L) e uma lista de verificação (checklist de porta) que está no Anexo M. O relatório de ensaio deve conter, além dos respectivos resultados para cada ensaio especificado nos Anexos B, D,F,G,H, I e N no mínimo o seguinte: referência a esta norma; todas as informações necessárias para a identificação da folha da porta ensaiada, como marca comercial, modelo, cor e/ou padrão, tipo de acabamento, inscrições, selos ou marcações na folha, lote e data de fabricação, massa da folha, dimensões nominais, materiais, formato, critério construtivo da folha da porta, etc.; descrição, identificação do tipo, modelo e marcas comerciais das ferragens eventualmente empregadas; croquis da folha da porta detalhados, eventualmente identificando as espécies florestais dos componentes estruturais e demais itens considerados de relevância, quando da análise do desempenho (dissecação da porta – Anexo N); condições de exposição e condicionamento durante o ensaio; eventuais danos identificados anterior e posteriormente à execução do ensaio, como fissurações, destacamentos, delaminações e outros indícios de degradação de seus materiais ou partes constituintes, presença de furos de insetos, fungos, etc.; listagem dos equipamentos empregados, seus respectivos códigos do laboratório e detalhes quanto à calibração vigente; identificação do laboratório e nome do responsável pelo relatório de ensaio, data dos ensaios e dados para rastreabilidade dos ensaios.
