NBR 7117 (NB716) de 07/2012: os requisitos para medição da resistividade e determinação da estratificação do solo
A NBR 7117 (NB716) de 07/2012 - Medição da resistividade e determinação da estratificação do solo estabelece os requisitos para medição da resistividade e determinação da estratificação do solo. Fornece subsídios para aplicação em projetos de aterramentos elétricos. A sua aplicabilidade pode ter restrições em instalações de grandes dimensões, onde são necessários recursos de geofísica não abordados. Não se aplica a estratificações oblíquas e verticais. Entende-se por projetos de malhas de aterramento de instalações de grandes dimensões, os parques eólicos, complexos hidrelétricos e industriais.
Target Genius Respostas Diretas:Quais os valores típicos de resistividade de alguns tipos de solo?
O que é o arranjo de Schlumberger?
Qual é a área do terreno e o número mínimo de linha de medição?
Quais são os métodos gráficos de estratificação do solo?
Como deve ser feito o método dos dois eletrodos?

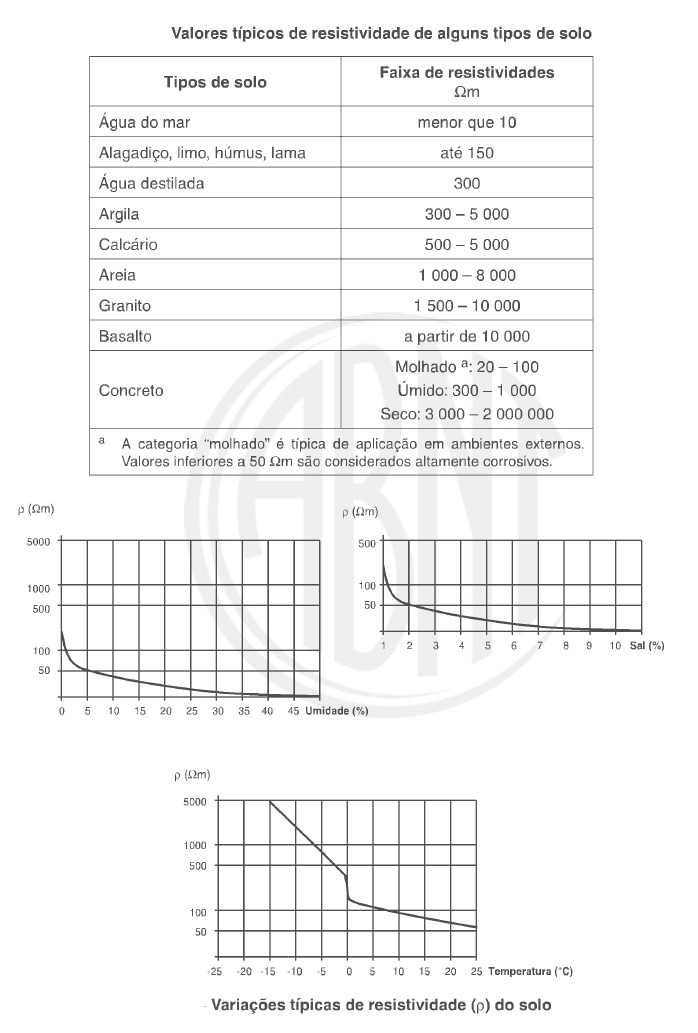

O solo é um meio geralmente heterogêneo, de modo que o valor de sua resistividade varia de local para local em função do tipo, nível de umidade, profundidade das camadas, idade de formação geológica, temperatura, salinidade e outros fatores naturais, sendo também afetado por fatores externos como contaminação e compactação. Exemplos de variação da resistividade em função de alguns destes parâmetros são mostrados na tabela e na figura.
