NBR 10821-3 de 02/2017: os métodos de ensaios em esquadrias para edificações
A NBR 10821-3 de 02/2017 - Esquadrias para edificações - Parte 3: Esquadrias externas e internas - Métodos de ensaio especifica os métodos de ensaio para a avaliação de desempenho e classificação de esquadrias para edificações, independentemente do tipo de material. Visa assegurar ao consumidor o recebimento dos produtos com condições mínimas exigíveis de desempenho. Esta norma não se aplica a divisórias e fechamentos internos.
Target Genius Respostas Diretas:Qual a equação a ser utilizada no cálculo da deformação para cada tipo de esquadria?
Como executar a manutenção da segurança durante os ensaios de resistência às operações de manuseio?
Como efetuar a verificação do comportamento sob ações repetidas de abertura e fechamento?
Como verificar a resistência ao esforço vertical no plano da folha?
Como verificar a resistência à flexão?

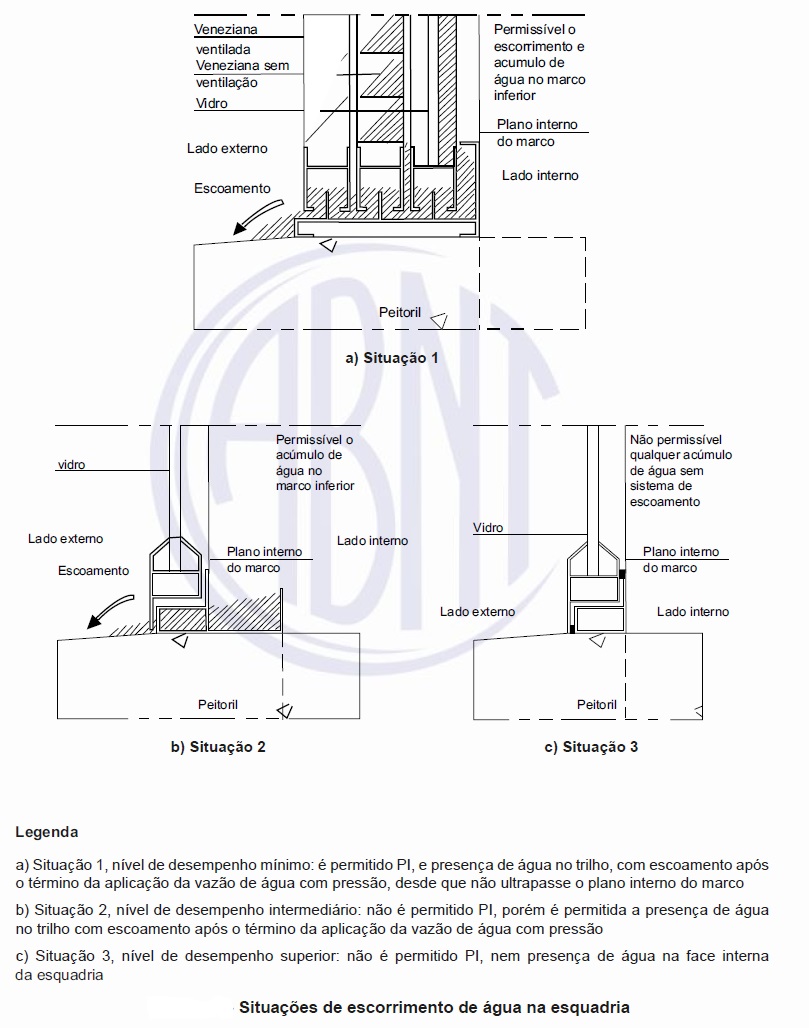

É importante conhecer a permeabilidade inicial (PI) que é o vazamento, escorrimento ou borbulhamento de água no interior da esquadria ou das partes, ocorrido a qualquer tempo, desde que a água não ultrapasse o plano interno do marco da esquadria, sem molhar o peitoril da alvenaria ou a face interna da parede (ver figura). O PI determina o nível de desempenho da esquadria, não aprova ou reprova. É permitida bolha de equalização nos primeiros 30 s iniciais da aplicação de cada pressão.
Clique na imagem acima para uma melhor visualização
Para os ensaios de permeabilidade ao ar, estanqueidade à água e resistência às cargas uniformemente distribuídas, a persiana deve ser recolhida (aberta). Na sequência, deve ser realizada uma repetição do ensaio de resistência às cargas uniformemente distribuídas (pressão de segurança) com a persiana fechada, não sendo admissível o desprendimento de qualquer parte e/ou componente da persiana.
Para os ensaios de permeabilidade ao ar, estanqueidade à água e resistência às cargas uniformemente distribuídas, a folha de veneziana ventilada deve ser ensaiada deslocada da sua posição de fechamento em 50 % da sua largura, no sentido de abertura, independentemente do plano de localização da folha de veneziana ventilada.
Para a janela de três ou seis folhas com palhetas reguláveis, para os ensaios de permeabilidade ao ar, estanqueidade à água e resistência às cargas uniformemente distribuídas, as palhetas devem ser abertas e a folha de palhetas ventilada deve ser ensaiada deslocada da sua posição de fechamento em 50 ...
