NBR IEC 60085 de 09/2017: os critérios para a avaliação da durabilidade térmica dos materiais isolantes elétricos

Como pode ser feita a designação da classe térmica? Essa questão está sendo solucionada no texto sobre os critérios para a avaliação da durabilidade térmica dos materiais isolantes elétricos.

11/10/2017 - Equipe Target

A avaliação e a designação térmicas da isolação elétrica

A NBR IEC 60085 de 09/2017 - Isolação elétrica - Avaliação e designação térmicas faz a distinção entre as classes térmicas para sistemas de isolação elétrica e materiais isolantes elétricos. Ela estabelece os critérios para a avaliação da durabilidade térmica dos materiais isolantes elétricos MIE e dos sistemas de isolação elétrica (SIE). Ela também estabelece o procedimento para a designação das classes térmicas.

Esta norma é aplicável quando o fator térmico é o fator de envelhecimento predominante. A designação correspondente ao valor numérico da temperatura de utilização contínua máxima recomendada é em graus Celsius. Um sistema de isolação elétrica (SIE) submetido a temperaturas de trabalho que excedam sua classe térmica designada pode resultar em redução de sua expectativa de vida. Um material isolante elétrico (MIE) com índices de durabilidade térmica diferentes (ATE/RTE, de acordo com a NBR IEC 60216-5) podem ser combinados para formar um SIE que tenha uma classe térmica que pode ser superior ou inferior à temperatura de utilização contínua máxima recomendada de qualquer um dos componentes individuais, de acordo com a IEC 60505. Uma classe térmica não é atribuída a um MIE quando o seu uso está relacionado a um SIE.

Confira uma pergunta relacionada a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Como pode ser feita a designação da classe térmica?

Pode-se definir o MIE sólido ou líquido com condutividade elétrica desprezível, ou uma simples combinação destes materiais, utilizados para separar partes condutoras com diferentes potenciais elétricos em dispositivos eletrotécnicos. Uma “simples combinação” pode ser uma combinação do MIE fornecido em forma de um único material consistindo, por exemplo, em um papel laminado com um filme de polietileno tereftalato. Para fins de ensaio, os eletrodos podem ser aplicados nos corpos de prova do material sem que esta combinação formalmente constitua um SIE.

A descrição de um dispositivo eletrotécnico como sendo de uma classe térmica específica não significa, e não implica, que cada MIE utilizado na construção deste dispositivo tenha a mesma durabilidade térmica. A classe térmica de um SIE pode não ser diretamente relacionada à durabilidade térmica de um MIE individual incluído neste sistema. No SIE, a característica de proteção de outro MIE utilizado no sistema pode elevar o desempenho de um MIE individual, permitindo a sua utilização em um SIE com uma classe térmica mais elevada do que a durabilidade térmica do MIE individual.

Por outro lado, problemas de incompatibilidade entre os MIE podem reduzir a classe térmica apropriada do sistema para um valor abaixo da durabilidade térmica do MIE. Entretanto, as capacidades térmicas de um MIE não podem ser deduzidas a partir da classe térmica de um SIE do qual ele seja um componente. As classes térmicas nesta norma são numericamente iguais à temperatura máxima recomendada para o SIE nas condições normais de trabalho, como definido pela comissão de estudos de produto.

As comissões de estudos dos produtos devem determinar as condições de trabalho nas quais a temperatura máxima dos dispositivos pode diferir da classe térmica do SIE. Estas situações podem ocorrer porque uma vida útil mais curta ou mais longa é prevista, ou porque existem condições de serviço excepcionais. Além dos fatores térmicos, a aptidão do SIE de cumprir suas funções é afetada por vários fatores, como solicitações elétricas e mecânicas, vibração, produtos químicos e ambientes agressivos, umidade, sujeira e radiação.

Convém que todos estes fatores sejam levados em consideração quando do projeto de dispositivos eletrotécnicos específicos, e as informações complementares sobre a avaliação destes aspectos podem ser encontradas na IEC 60505. Os materiais isolantes e combinações simples de materiais isolantes devem seguir os requisitos estabelecidos na NBR IEC 60216-1 e ser avaliados de acordo com a NBR IEC 60216-5, e se referem a condições de serviço previstas.

A experiência tem demonstrado que, em condições normais de trabalho, um tempo de vida economicamente satisfatório é obtido por muitos dispositivos eletrotécnicos, como máquinas elétricas girantes, transformadores, etc. que são projetados e construídos de acordo com as normas baseadas em avaliações térmicas do SIE. Os procedimentos de ensaio para a avaliação térmica dos SIE devem seguir os requisitos indicados na IEC 60505.

Os procedimentos de ensaios específicos para os SIE destinados para a utilização em dispositivos de baixa tensão são listados na IEC 61857 e na IEC 61858. Desde que a temperatura em dispositivos eletrotécnicos seja frequentemente o fator de envelhecimento predominante que afeta o MIE no SIE, certas classes térmicas básicas são úteis e têm sido internacionalmente reconhecidas como tal.

Quando uma classe térmica é especificada para um SIE, isto significa que a temperatura de utilização contínua máxima recomendada, em graus Celsius, é apropriada para aquela combinação de MIE. As classes térmicas devem ser designadas para um SIE, baseadas em experiência de serviço ou em resultados dos ensaios funcionais que sejam baseados nos procedimentos de ensaios, realizados de acordo com 4.4.

As classes térmicas são designadas para um SIE baseado no índice SIE ATE ou SIE RTE. Enquanto que uma classe térmica pode ser aplicada a um MIE com base em experiência de serviço ou em resultados de ensaios realizados de acordo com 4.3, isto não implica automaticamente que este MIE seja adequado para a utilização em um SIE daquela classe térmica, ou que a classe térmica de um SIE, do qual um MIE seja parte, seja a mesma para aquele MIE. As designações para as classes térmicas são as especificadas na tabela abaixo.

Clique na imagem acima para uma melhor visualização

FONTE: Equipe Target

Anúncio fixo da norma NBRISO9001 Chegou o novo app Target GEDWeb!
Busque e visualize suas normas ABNT NBR NM
Recursos exclusivos de busca, leitura por voz,
acesso off-line, navegação por setor e muito mais!
Produto/Serviço relacionado à NBRISO9001

Baseado nos documentos visitados

Normas recomendadas para você

Dormente de concreto - Determinação da isolação elétrica - Método de ensaio
NBR12787 de 01/1993

Dormente de concreto - Determinação da isolação elétrica - Método de ensaio

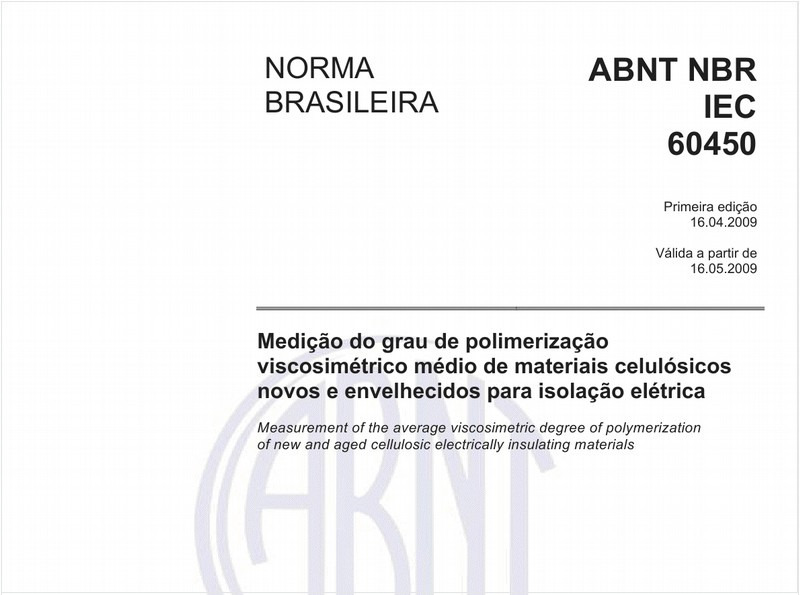

Medição do grau de polimerização viscosimétrico médio de materiais celulósicos novos e envelhecidos para isolação elétrica
NBRIEC60450 de 04/2009

Medição do grau de polimerização viscosimétrico médio de materiais celulósicos novos e envelhecidos para isolação elétrica

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 2: Ensaio de perda de massa - Ensaio de estabilidade térmica
NBRNM-IEC60811-3-2 de 02/2022

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 2: Ensaio de perda de massa - Ensaio de estabilidade térmica

Isoladores para eletrotécnica — Terminologia
NBR5472 de 07/2012

Isoladores para eletrotécnica — Terminologia

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos Parte 1: Métodos para aplicação geral - Capítulo 1: medição de espessuras e dimensões externas - Ensaios para a determinação das propriedades mecânicas
NBRNM-IEC60811-1-1 de 02/2022

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos Parte 1: Métodos para aplicação geral - Capítulo 1: medição de espessuras e dimensões externas - Ensaios para a determinação das propriedades mecânicas

Isolação elétrica - Avaliação e designação térmicas
NBRIEC60085 de 09/2017

Isolação elétrica - Avaliação e designação térmicas

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 2: Métodos de envelhecimento térmico
NBRNM-IEC60811-1-2 de 02/2022

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 2: Métodos de envelhecimento térmico

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos Parte 4: Métodos específicos para os compostos de polietileno e polipropileno Capítulo 1: Resistência à fissuração por ação de tensões ambientais Ensaio de enrolamento após envelhecimento térmico no ar
NBRNM-IEC60811-4-1 de 02/2022

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos Parte 4: Métodos específicos para os compostos de polietileno e polipropileno Capítulo 1: Resistência à fissuração por ação de tensões ambientais Ensaio de enrolamento após envelhecimento térmico no ar

Métodos de ensaio comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 2: Métodos específicos para materiais elastoméricos - Capítulo 1: Ensaios de resistência ao ozônico, de alongamento a quente e de imersão em óleo miner
NBRNM-IEC60811-2-1 de 02/2022

Métodos de ensaio comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 2: Métodos específicos para materiais elastoméricos - Capítulo 1: Ensaios de resistência ao ozônico, de alongamento a quente e de imersão em óleo miner

Isoladores utilizados em sistemas de alta-tensão em corrente alternada - Ensaios de poluição artificial
NBR10621 de 09/2017

Isoladores utilizados em sistemas de alta-tensão em corrente alternada - Ensaios de poluição artificial

Coordenação do isolamento - Diretrizes de aplicação
NBR8186 de 08/2021

Coordenação do isolamento - Diretrizes de aplicação

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 3: Métodos para a determinação da densidade de massa - Ensaios de absorção de água - Ensaio de retração
NBRNM-IEC60811-1-3 de 06/2001

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 3: Métodos para a determinação da densidade de massa - Ensaios de absorção de água - Ensaio de retração

Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV - Requisitos construtivos
NBR6251 de 11/2018

Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV - Requisitos construtivos

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 1: Medição de espessuras e dimensões externas - Ensaios para a determinação das propriedades mecânicas
NM-IEC60811-1-1 de 07/2001

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos - Parte 1: Métodos para aplicação geral - Capítulo 1: Medição de espessuras e dimensões externas - Ensaios para a determinação das propriedades mecânicas

Material isolante elétrico — Avaliação da resistência ao trilhamento e erosão sob condições ambientais severas
NBR10296 de 08/2014

Material isolante elétrico — Avaliação da resistência ao trilhamento e erosão sob condições ambientais severas

Ferramentas manuais - Isolação elétrica até 1 000 V c.a. e 1 500 V c.c.
NBR9699 de 07/2015

Ferramentas manuais - Isolação elétrica até 1 000 V c.a. e 1 500 V c.c.

Líquidos isolantes elétricos - Determinação do teor de água em materiais celulósicos impregnados com líquidos isolantes
NBR16611 de 08/2017

Líquidos isolantes elétricos - Determinação do teor de água em materiais celulósicos impregnados com líquidos isolantes

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 1: Ensaio de pressão a altas temperaturas - Ensaios de resistência à fissuração
NBRNM-IEC60811-3-1 de 02/2005

Métodos de ensaios comuns para materiais de isolação e de cobertura de cabos elétricos e ópticos - Parte 3: Métodos específicos para os compostos de PVC - Capítulo 1: Ensaio de pressão a altas temperaturas - Ensaios de resistência à fissuração

Materiais isolantes sólidos - Determinação do coeficiente de resistência ao escoamento sob condições úmidas
NBR5406 de 01/2019

Materiais isolantes sólidos - Determinação do coeficiente de resistência ao escoamento sob condições úmidas

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos e ópticos  - parte 1: Métodos para aplicação geral - Capítulo 4: Ensaios a baixas temperaturas
NBRNM-IEC60811-1-4 de 02/2022

Métodos de ensaios comuns para os materiais de isolação e de cobertura de cabos elétricos e ópticos - parte 1: Métodos para aplicação geral - Capítulo 4: Ensaios a baixas temperaturas

Óleo mineral isolante — Determinação do teor de produtos clorados
NBR16432 de 03/2016

Óleo mineral isolante — Determinação do teor de produtos clorados

Materiais isolantes sólidos - Determinação da resistência elétrica e resistividade a temperaturas elevadas
NBR8559 de 01/2019

Materiais isolantes sólidos - Determinação da resistência elétrica e resistividade a temperaturas elevadas

Coordenação de isolamento fase-fase
NBR8841 de 11/2010

Coordenação de isolamento fase-fase

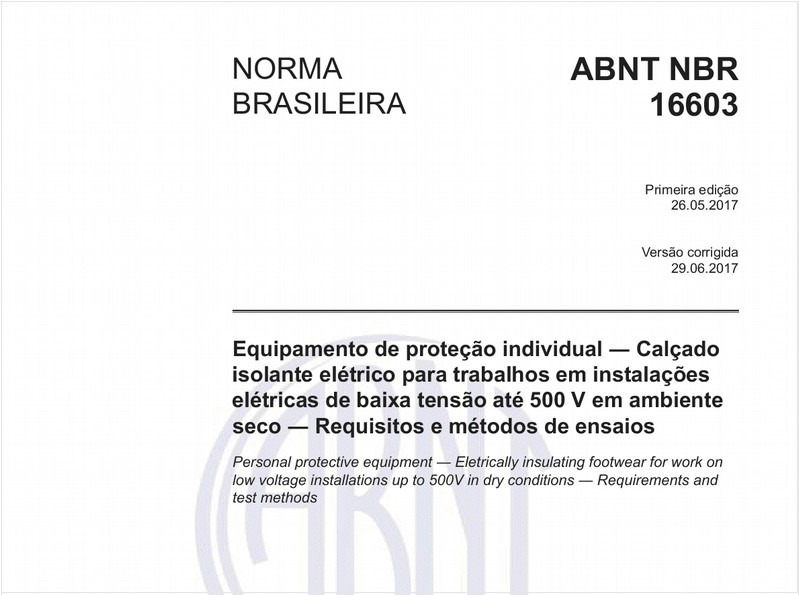

Equipamento de proteção individual - Calçado isolante elétrico para trabalhos em instalações elétricas de baixa tensão até 500 V em ambiente seco - Requisitos e métodos de ensaios
