09/08/2017 - Equipe Target
Os conceitos dos cabos ópticos
A NBR 13509 de 07/2017 - Cabos ópticos - Ensaio de impacto estabelece um método para o ensaio de impacto em cabos de fibras ópticas (cabos ópticos).
Target Genius Respostas Diretas:Qual o esquema de uma máquina para múltiplos impactos?
Quais as condições ambientais para o ensaio?

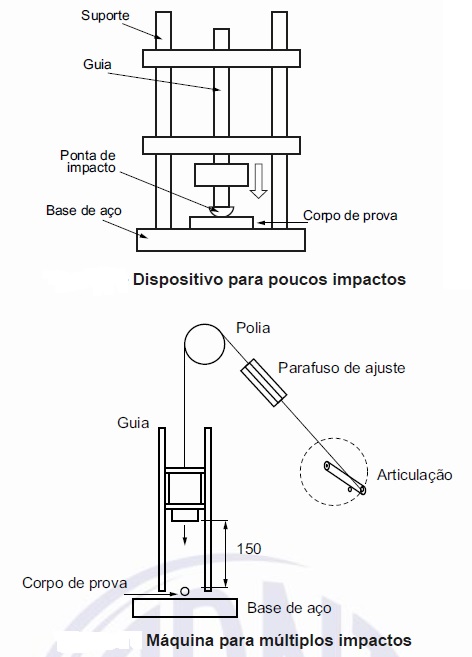

A máquina ou o dispositivo para o ensaio de impacto deve permitir que o impacto seja aplicado ao corpo de prova que deve ser fixado a uma base plana de aço. Quando um único ou poucos impactos em uma mesma posição do corpo de prova são necessários, um dispositivo, como mostrado na figura abaixo, pode ser utilizado.
Isso permite que a massa de impacto caia verticalmente sobre uma peça de aço que transmite o impacto para a amostra de cabo. Quando impactos múltiplos em uma mesma posição do corpo de prova são necessários (mais do que cinco), um aparelho mais prático, como mostrado na figura abaixo, pode ser usado, permitindo o ajuste da massa, altura e taxa de impactos. O aparelho deve ser construído de forma a apresentar o mínimo de atrito no movimento do peso ou martelete.
Clique na imagem acima para uma melhor visualização
Em ambos os casos, pode também ser utilizado outro aparelho equivalente. No caso de poucos impactos, a superfície de impacto deve ser plana ou curva, com um raio de curvatura não inferior a 300 mm. Se for utilizada uma superfície plana, as arestas da face de impacto devem ser arredondadas, para evitar um aumento de con...
