NBR 14837 de 04/2017: a determinação da temperatura interna do calçado

Como deve ser feita a colocação do sensor de temperatura na região superior do pé? Qual o nível de conforto da temperatura interna do calçado (específica para botas e coturnos profissionais)? Essas perguntas estão sendo respondidas no texto sobre a determinação da temperatura interna do calçado.

17/05/2017 - Equipe Target

A qualidade dos calçados

A NBR 14837 de 04/2017 - Calçados — Determinação da temperatura interna do calçado estabelece o método para determinação da temperatura interna do calçado em um ensaio de 30 min de marcha em esteira. Esta norma não é aplicável aos calçados abertos, como sandálias e chinelos.

Acesse algumas questões relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Como deve ser feita a colocação do sensor de temperatura na região superior do pé?

Qual o nível de conforto da temperatura interna do calçado (específica para botas e coturnos profissionais)?

Quanto aos corpos de prova, a amostra consiste em três pares de calçados do mesmo modelo/referência. Os ensaios utilizando calçados femininos devem ser realizados com os pares de numerações 35, 36 e 37; para calçados masculinos, devem ser utilizados pares de numerações 40, 41 e 42; para os calçados infantis, devem ser utilizados três pares de numerações diferentes da mesma classificação e/ou de acordo com a grade de fabricação, a menor, a do meio e a maior numeração. Conforme NBR 14834, esta norma se aplica à classificação Infanto (numerações 24 - 27) e Infantojuvenil (numerações 28 - 34).

Para a classificação Bebê e Pré-Infanto, esta norma não se aplica. A aparelhagem e os acessórios necessários para a execução do ensaio são: sensor de temperatura com indicador digital, com resolução de 0,1 °C e incerteza inferior a ± 0,3 °C; esteira ergométrica, com controle e indicador de velocidade; fita hipoalergênica com dimensões aproximadas de 20 mm × 40 mm para fixação do sensor de temperatura no modelo infantil e com dimensões aproximadas de 30 mm × 50 mm para fixação do sensor de temperatura no modelo adulto; e um par de meias conforme a NBR 14834.

No caso de calçados fechados, fixar o sensor com a fita hipoalergênica, no pé direito do modelo de calce, na região superior entre a cabeça dos metatarsos e peito do pé, a 15 mm (± 2 mm) do ponto médio entre a cabeça do metatarso I e a cabeça do metatarso II. No caso de calçados abertos na região do peito do pé (exemplo scarpin, mule, sapatilha etc.), fixar o sensor na região superior da cabeça dos metatarsos/dedos (entre metatarso I e metatarso II), estando o sensor no mínimo a 5 mm da extremidade do cabedal (sob o cabedal); vestir um par de meias conforme a NBR 14834. Para calçados abertos não se aplica o uso das meias.

Antes de iniciar o ensaio, o modelo de calce deve permanecer descalço em um ambiente climatizado, conforme 5.2, por um período mínimo de 10 min. Estabilizar a temperatura com os pés descalços, dentro da faixa de temperatura de 28 °C a 31 °C, por um período de 1 min a 2 min. Após a estabilização, calçar a meia e o calçado a ser ensaiado e iniciar o ensaio com temperatura inicial entre 28 °C a 31 °C. Registrar os dados da temperatura inicial e da temperatura final no término de 30 min, com o modelo de calce caminhando a uma velocidade de 4 km/h (± 5 %) para calçados femininos e a 5 km/h (± 5 %) para calçados masculinos. Para calçados infantis, utilizam-se atividades recreativas (caminhar, correr, saltar, brincar) durante 30 min. Para a classificação Infantojuvenil, utilizar 5 min de caminhada em esteira ergométrica, a uma velocidade entre 3 km/h a 4 km/h, intercalados de 5 min a 10 min de atividades recreativas (dependendo da idade e das habilidades motoras da criança); e) monitorar a velocidade da esteira durante o ensaio, com auxílio do display de velocidade, para garantir que a velocidade esteja na faixa definida.

Deve-se calcular a variação de temperatura interna do calçado e repetir os procedimentos anteriores para as demais numerações, conforme a Seção 4. Calcular o resultado final da variação da temperatura interna a partir do valor médio da variação de temperatura interna para os três calçados ensaiados e determinar a pontuação e o nível de conforto da temperatura interna do calçado. A avaliação do nível de conforto da temperatura interna do calçado é feita pelo resultado final da variação da temperatura interna, sendo classificada conforme as tabelas abaixo.

Clique na imagem acima para uma melhor visualização

O relatório de ensaio deve conter as seguintes informações: os métodos utilizados e resultados obtidos, mencionando todos os desvios desta norma; todos os esclarecimentos necessários para a completa identificação dos corpos de prova, inclusive a numeração dos calçados utilizados para o ensaio; descrição das condições ambientais de temperatura e umidade do ambiente do laboratório durante a realização dos ensaios; valor do resultado final da variação de temperatura e sua respectiva pontuação; o nível de conforto da temperatura interna do calçado; a foto do calçado (vista lateral e inferior); e a data e nome do responsável pelos ensaios.

Importante, afirmar que os calçados são complementos essenciais no modo de vida humano, uma vez que têm por princípio a proteção da extremidade dos membros inferiores. Além desse aspecto funcional, esses produtos tornaram-se fundamentais no que refere à moda. Sendo um produto de interface com o pé humano, os calçados devem ser projetados a partir de parâmetros ergonômicos, com destaque para os aspectos perceptivos dos usuários.

A ergonomia, em seus princípios metodológicos, pode contribuir no estudo dessa interface, fornecendo parâmetros científicos para o design ergonômico desse produto. O conceito de moda surgiu em meados do século XIV e está diretamente relacionado a vestimentas, muitos afirmam que a moda é uma forma especializada de ornamentar o corpo, fazendo crer que todo elemento usado no corpo de forma decorativa pode ser compreendido como produto da moda.

Assim, os produtos destinados ao consumo, como o vestuário, denotam mudanças nos aspectos sociais, econômicos, ambientais e mercadológicos. Para a moda, os calçados representam um ícone da transformação, pois os modelos podem evidenciar tanto passado quanto futuro. Os materiais utilizados para a confecção seguem a tendência de moda atual, bem como modelos, alturas e formatos de salto. A variabilidade de modelos e exemplos de calçados pode revelar uma atração indefinível por um par de sapatos, fazendo aflorar fantasias pessoais. Atualmente, é natural que a preocupação com o produto da moda, o calçado, esteja ligada às condições econômicas e aos hábitos dos indivíduos, muito mais que as propostas dos designers em oferecer novos estilos. Assim, a cultura determina como será a produção dos calçados e o seu uso, como no caso dos calçados femininos de salto alto.

Do ponto de vista anatômico, a condição humana é constituída pelo denominado pé, o qual foi se caracterizando (na evolução humana) como elemento e sistema de apoio e equilíbrio (neste último caso, associado às demais regiões anatômicas do corpo humano) do corpo sobre o solo, mantendo-o ereto, além de ser a peça fundamental do processo de locomoção humana. Sua forma e sua estrutura interna atuam como um suporte ou pedestal para o corpo e, ao mesmo tempo, como um sistema de alavancas que o impulsionam durante o ato de caminhar, correr, saltar, e como elemento amortecedor dos impactos que recebe do solo.

É talvez um dos mecanismos vitais do corpo humano mais negligenciado, mas, ainda assim, capaz de cumprir sua tarefa, mesmo sob as mais adversas condições e pressões, graças à sua estrutura perfeita. O apoio do pé pode ser caracterizado por três classes: normais ou neutros, cuja impressão na superfície de apoio demonstra uma ligação entre o antepé e o calcanhar; côncavo, ou arcado/supinado, cujo arco pode ser tão acentuado que na sua impressão pode não ocorrer a ligação entre o antepé e o calcanhar; e chato, ou também denominado de pronador excessivo, caracterizado por apenas um pequeno arco impresso, tocando praticamente todo o chão, com a sola plana. O pé chato é o que mais sofre com calçados, pois, muitas vezes, estes não são desenvolvidos para esse tipo de pé.

A maioria das abordagens do projeto ergonômico depende da percepção de uso por parte dos usuários de um determinado produto, e essa percepção é decorrente de alguns critérios de avaliação. Os principais critérios utilizados na avaliação de um produto são o desconforto (critério negativo) e o conforto (critério positivo). Ao considerar o conforto a partir do uso de calçados, pode-se argumentar que calçado confortável é aquele que não expõe os pés a enfermidades ou deformações, mas isso só não garante a caracterização e a definição desse conceito.

O conforto é uma condição de bem-estar com ausência de dor, desconforto e estresse, definida a partir de uma sensação de desconforto. Assim, enquanto os aspectos fisiológicos do conforto estão relacionados ao funcionamento do corpo humano, envolvendo ações de regulação involuntárias, os aspectos psicológicos referem-se ao conforto mental e estão associados a questões como autoimagem, identidade e individualidade.

FONTE: Equipe Target

Baseado nos documentos visitados

Normas recomendadas para você

Conforto em calçados escolares — Requisitos e ensaios
NBR16473 de 04/2016

Conforto em calçados escolares — Requisitos e ensaios

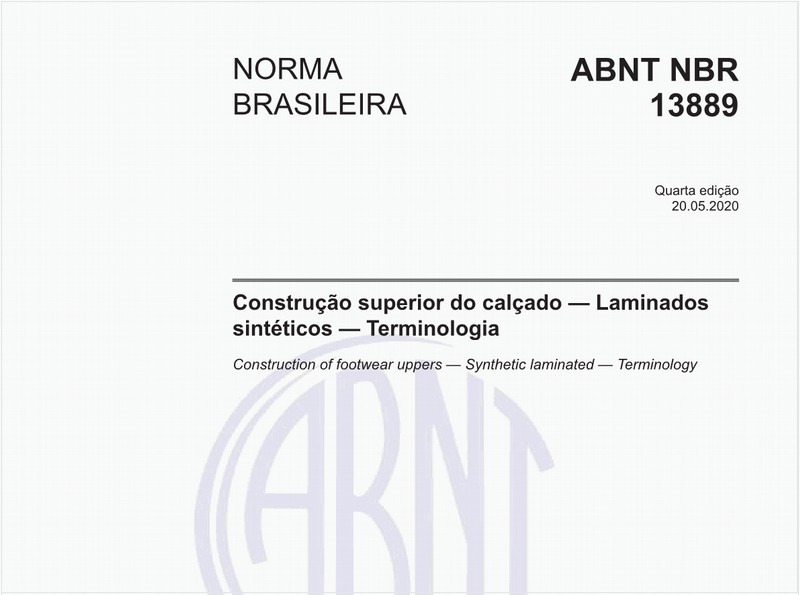

Construção superior do calçado — Laminados sintéticos — Terminologia
NBR13889 de 05/2020

Construção superior do calçado — Laminados sintéticos — Terminologia

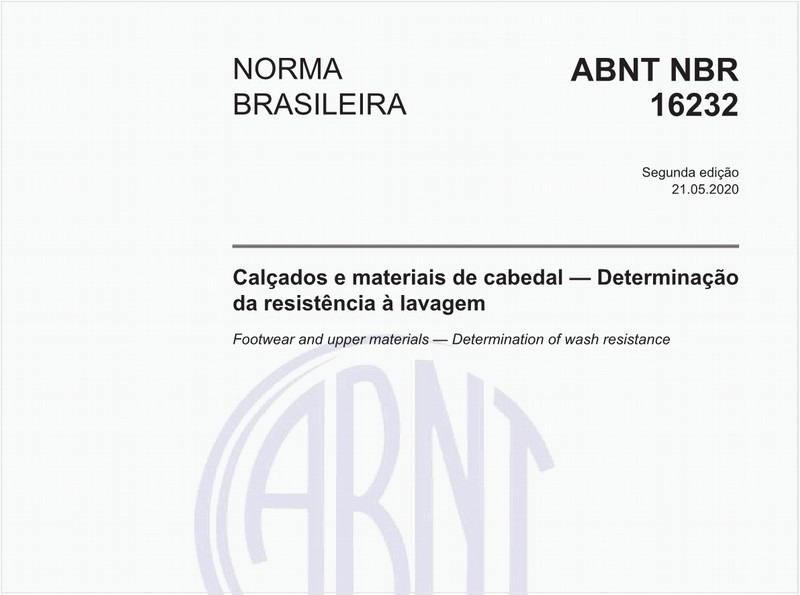

Calçados e materiais de cabedal — Determinação a resistência à lavagem
NBR16232 de 05/2020

Calçados e materiais de cabedal — Determinação a resistência à lavagem

Calçados — Determinação da adesão rápida a sola
NBR15686 de 04/2016

Calçados — Determinação da adesão rápida a sola

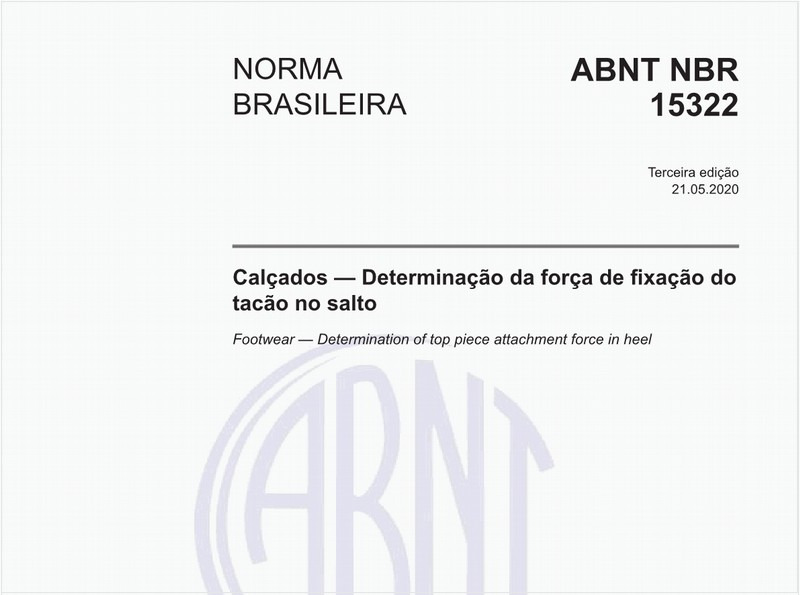

Calçados - Determinação da força de fixação do tacão no salto
NBR15322 de 05/2020

Calçados - Determinação da força de fixação do tacão no salto

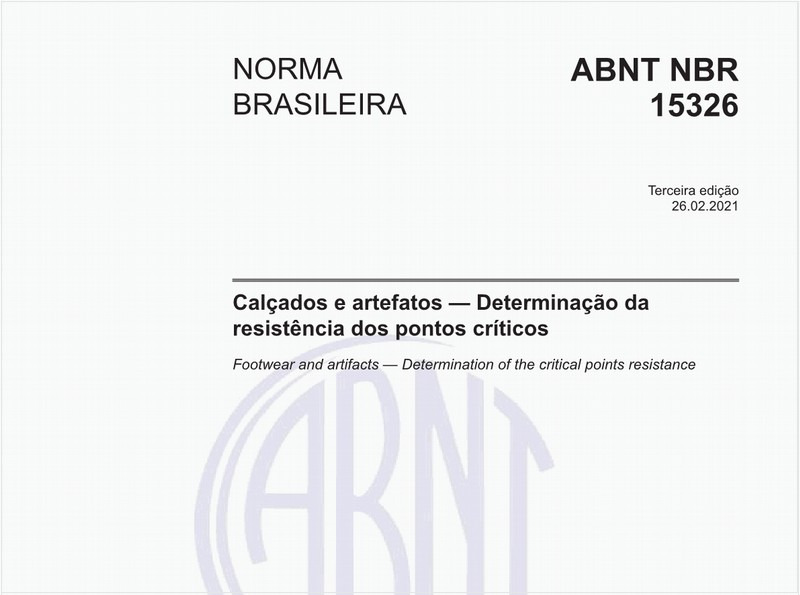

Calçados e artefatos - Determinação da resistência dos pontos críticos
NBR15326 de 02/2021

Calçados e artefatos - Determinação da resistência dos pontos críticos

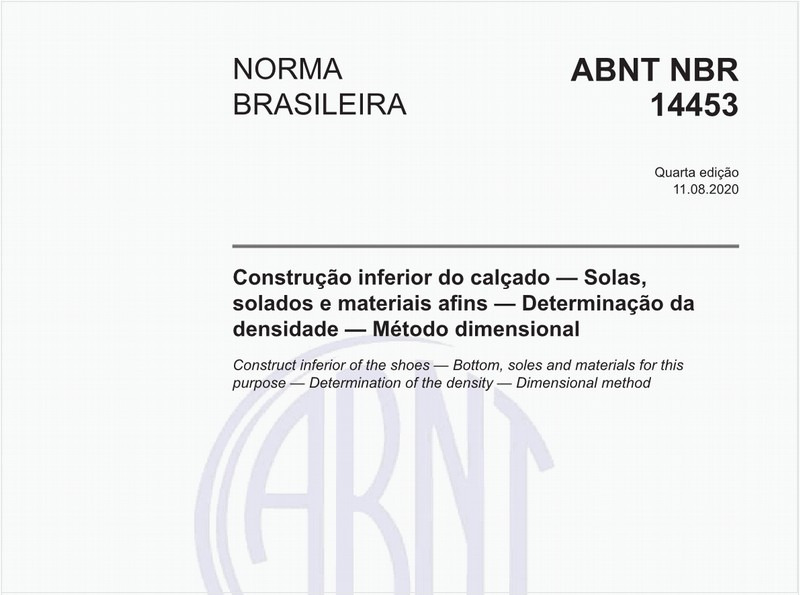

Construção inferior do calçado — Solas, solados e materiais afins — Determinação da densidade — Método dimensional
NBR14453 de 08/2020

Construção inferior do calçado — Solas, solados e materiais afins — Determinação da densidade — Método dimensional

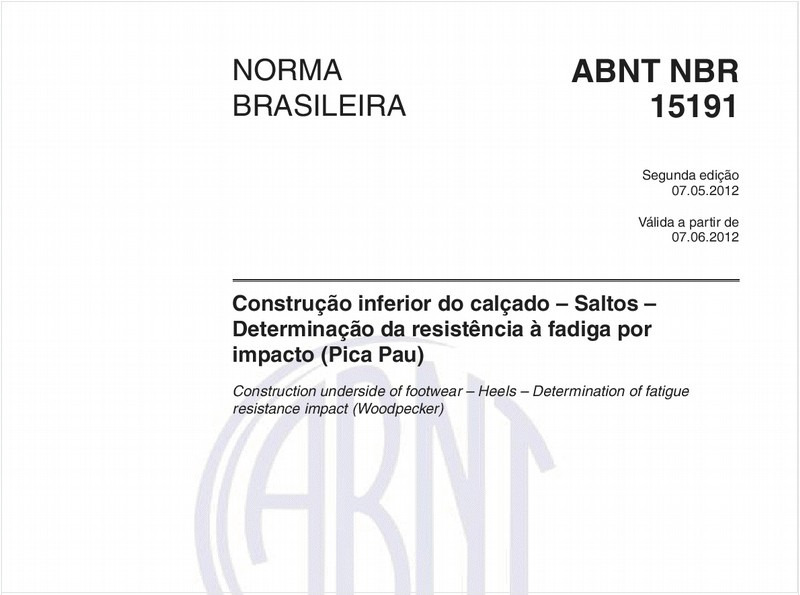

Construção inferior do calçado - Saltos - Determinação da resistência à fadiga, por impacto (Pica-Pau)
NBR15191 de 05/2012

Construção inferior do calçado - Saltos - Determinação da resistência à fadiga, por impacto (Pica-Pau)

Calçados - Determinação dos níveis de percepção do calce
NBR14840 de 02/2015

Calçados - Determinação dos níveis de percepção do calce

Determinação de conforto em componentes para calçados - Solados
NBR16034 de 06/2021

Determinação de conforto em componentes para calçados - Solados

Componentes plásticos para calçados e artefatos - Identificação do material-base
NBR14826 de 10/2005

Componentes plásticos para calçados e artefatos - Identificação do material-base

Calçados — Determinação do índice de amortecimento do calçado
NBR14838 de 11/2016

Calçados — Determinação do índice de amortecimento do calçado

Calçados - Determinação dinâmica da distribuição da pressão plantar
NBR14836 de 07/2021

Calçados - Determinação dinâmica da distribuição da pressão plantar

Adesivos para calçados e correlatos - Procedimento de amostragem
NBR14674 de 03/2021

Adesivos para calçados e correlatos - Procedimento de amostragem

Determinação de conforto em componentes para calçados - Palmilha interna
NBR16036 de 02/2021

Determinação de conforto em componentes para calçados - Palmilha interna

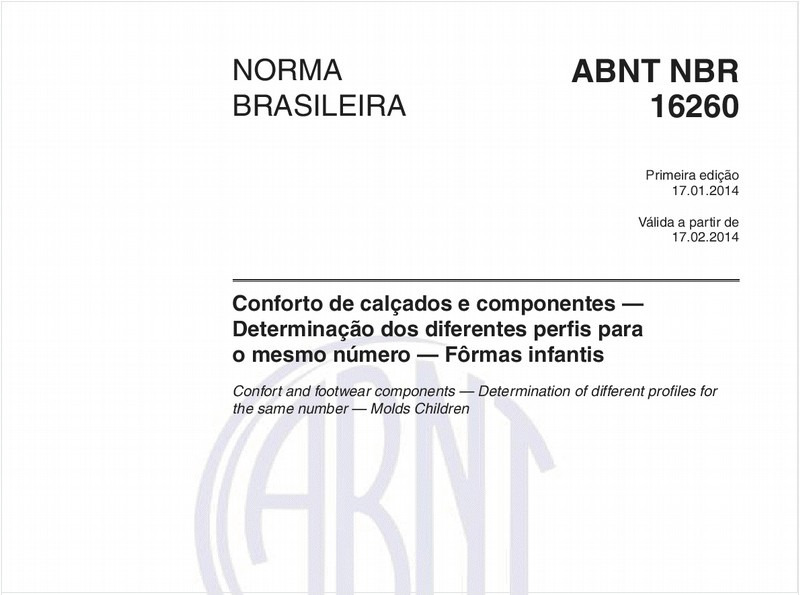

Conforto de calçados e componentes — Determinação dos diferentes perfis para o mesmo número — Fôrmas infantis
NBR16260 de 01/2014

Conforto de calçados e componentes — Determinação dos diferentes perfis para o mesmo número — Fôrmas infantis

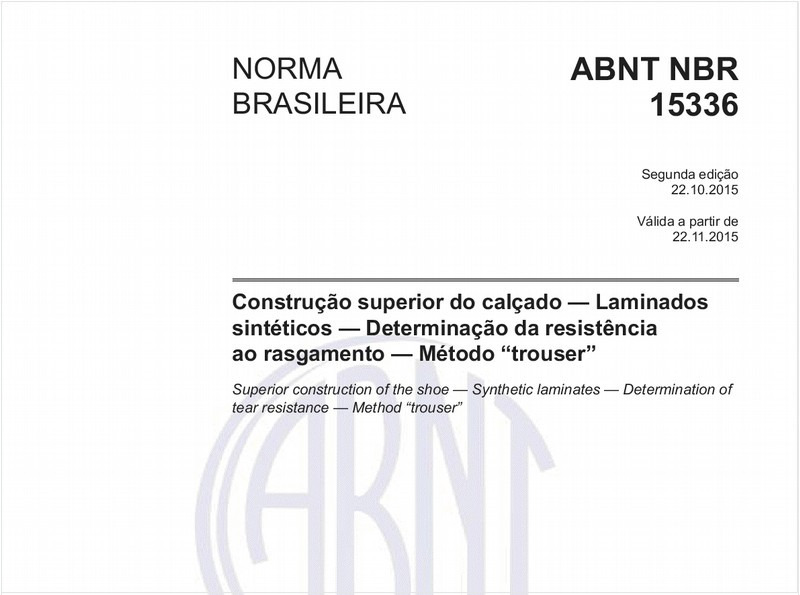

Construção superior do calçado - Laminados sintéticos - Determinação da resistência ao rasgamento - Método “trouser”
NBR15336 de 10/2015

Construção superior do calçado - Laminados sintéticos - Determinação da resistência ao rasgamento - Método “trouser”

Componentes metálicos e plásticos para calçados e artefatos — Fivelas, enfeites e reboques/para-lamas — Determinação da resistência à tração e compressão
NBR15174 de 05/2020

Componentes metálicos e plásticos para calçados e artefatos — Fivelas, enfeites e reboques/para-lamas — Determinação da resistência à tração e compressão

Componentes metálicos para calçados e artefatos - Identificação do metal-base
NBR15173 de 05/2020

Componentes metálicos para calçados e artefatos - Identificação do metal-base

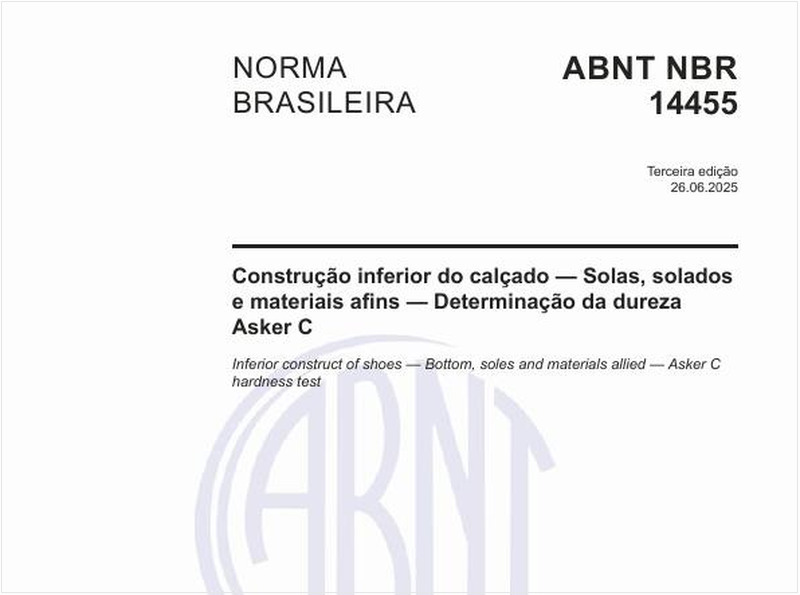

Construção inferior do calçado - Solas, solados e materiais afins - Determinação da dureza Asker C
NBR14455 de 03/2015

Construção inferior do calçado - Solas, solados e materiais afins - Determinação da dureza Asker C

Calçados — Preparação de materiais e adesivos para ensaios de resistência da colagem
NBR10457 de 08/2020

Calçados — Preparação de materiais e adesivos para ensaios de resistência da colagem

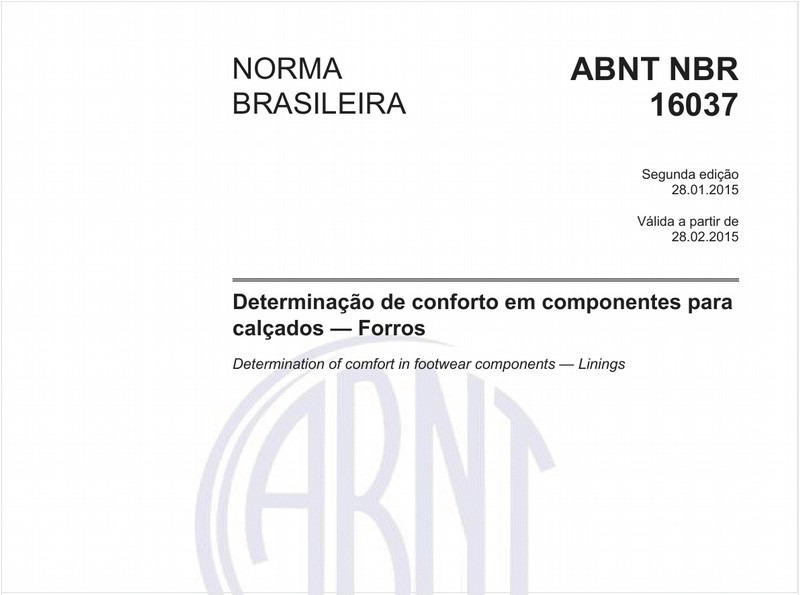

Determinação de conforto em componentes para calçados - Forros
NBR16037 de 01/2015

Determinação de conforto em componentes para calçados - Forros

Calçados — Determinação da resistência à flexão
NBR15171 de 01/2016

Calçados — Determinação da resistência à flexão

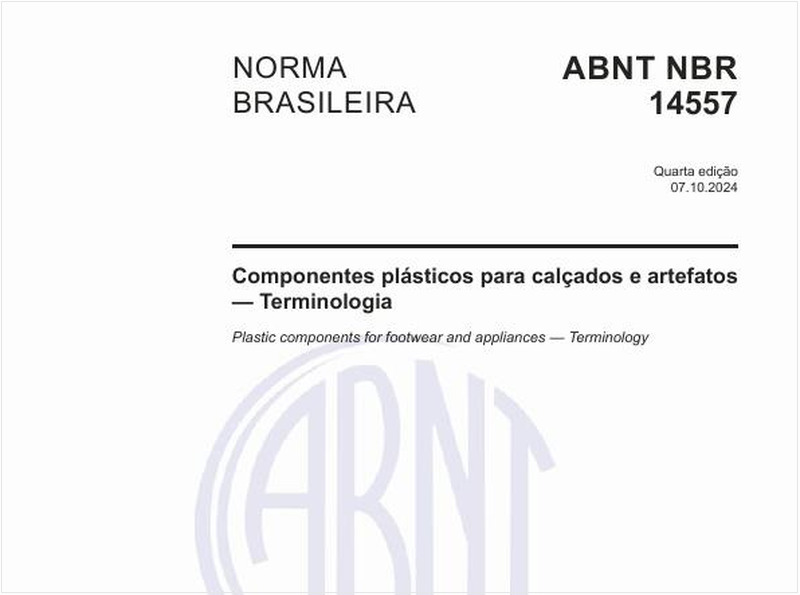

Componentes plásticos para calçados e artefatos — Terminologia
NBR14557 de 10/2012

Componentes plásticos para calçados e artefatos — Terminologia

Conforto do calçado e componentes - Requisitos e ensaios
NBR14834 de 06/2021

Conforto do calçado e componentes - Requisitos e ensaios

Climatização de materiais usados na fabricação de calçados e correlatos
NBR10455 de 02/2021

Climatização de materiais usados na fabricação de calçados e correlatos

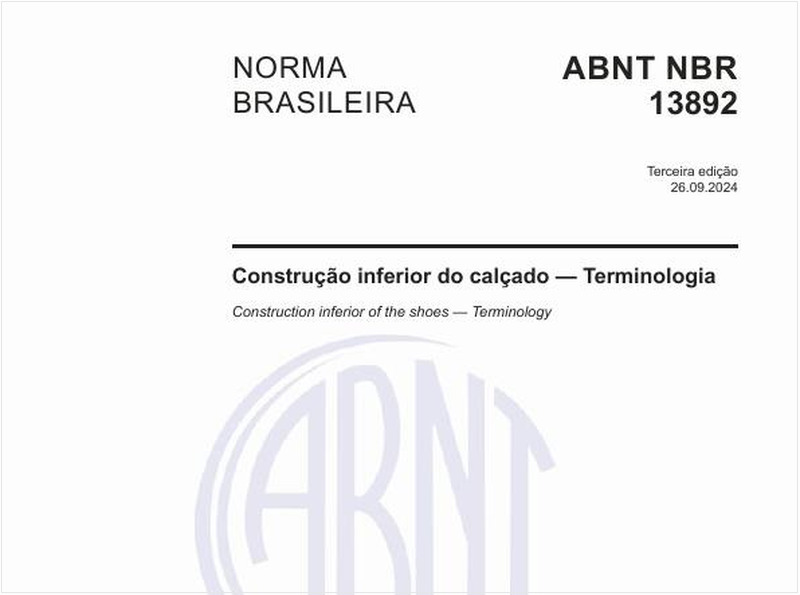

Construção inferior do calçado – Terminologia
NBR13892 de 11/2010

Construção inferior do calçado – Terminologia

Calçados — Determinação da temperatura interna do calçado
NBR14837 de 04/2017

Calçados — Determinação da temperatura interna do calçado

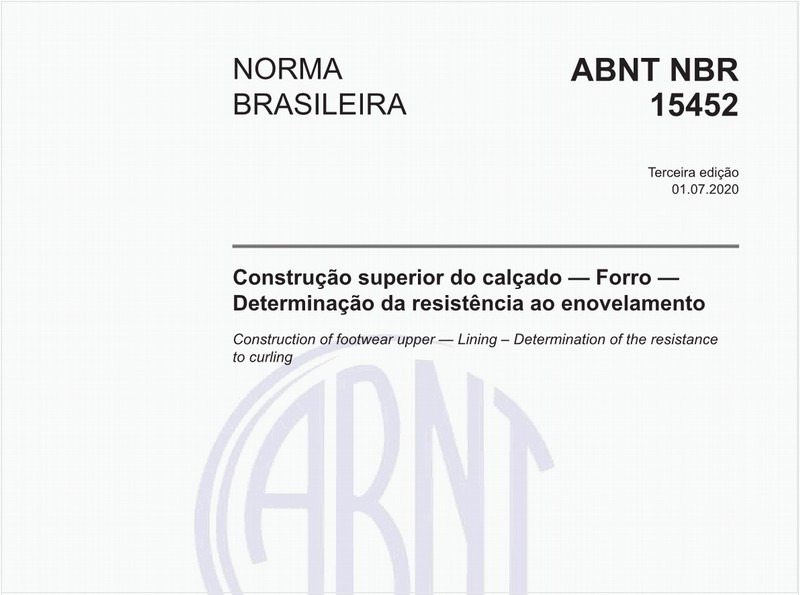

Construção superior do calçado — Forro — Determinação da resistência ao enovelamento
NBR15452 de 07/2020

Construção superior do calçado — Forro — Determinação da resistência ao enovelamento

Calçados - Determinação da massa do calçado
NBR14835 de 03/2021

Calçados - Determinação da massa do calçado

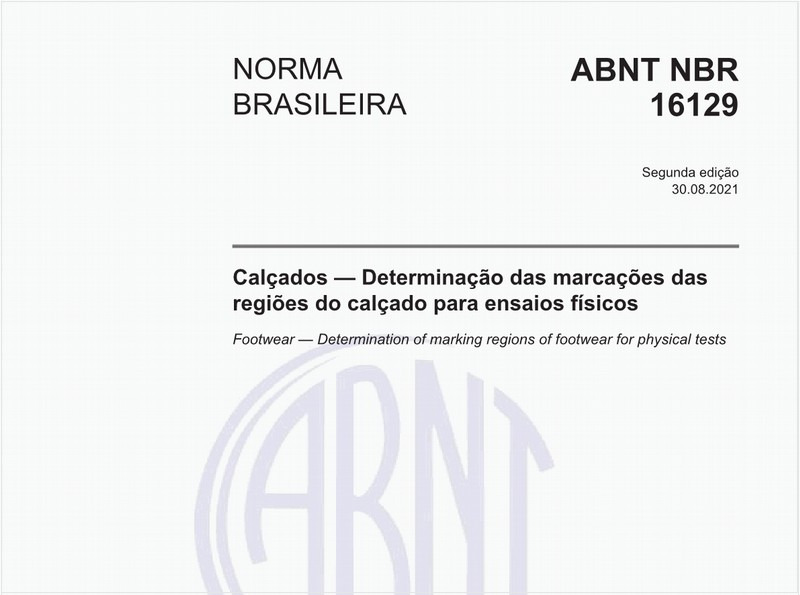

Calçados - Determinação das marcações das regiões do calçado para ensaios físicos
NBR16129 de 08/2021

Calçados - Determinação das marcações das regiões do calçado para ensaios físicos

Construção superior do calçado - Materiais de estruturação e reforço - Terminologia
NBR13888 de 08/2021

Construção superior do calçado - Materiais de estruturação e reforço - Terminologia

Calçados — Determinação da resistência final da colagem da vira 180°
NBR15687 de 07/2016

Calçados — Determinação da resistência final da colagem da vira 180°

Calçados — Determinação da resistência da colagem na banda lateral
NBR15379 de 07/2020

Calçados — Determinação da resistência da colagem na banda lateral

Calçados — Terminologia
NBR15172 de 08/2020

Calçados — Terminologia

Calçados e componentes - Verificação do envelhecimento por hidrólise
NBR14190 de 05/2020

Calçados e componentes - Verificação do envelhecimento por hidrólise

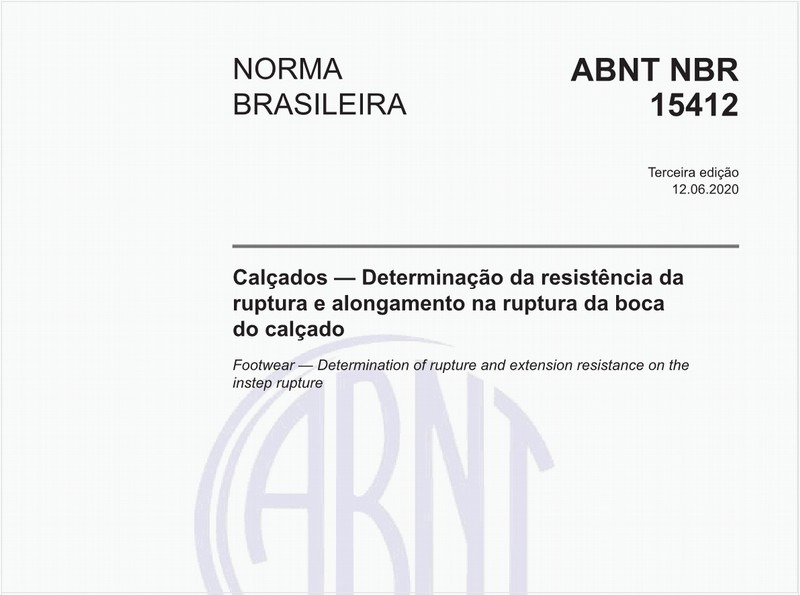

Calçados — Determinação da resistência da ruptura e alongamento na ruptura da boca do calçado
NBR15412 de 06/2020

Calçados — Determinação da resistência da ruptura e alongamento na ruptura da boca do calçado

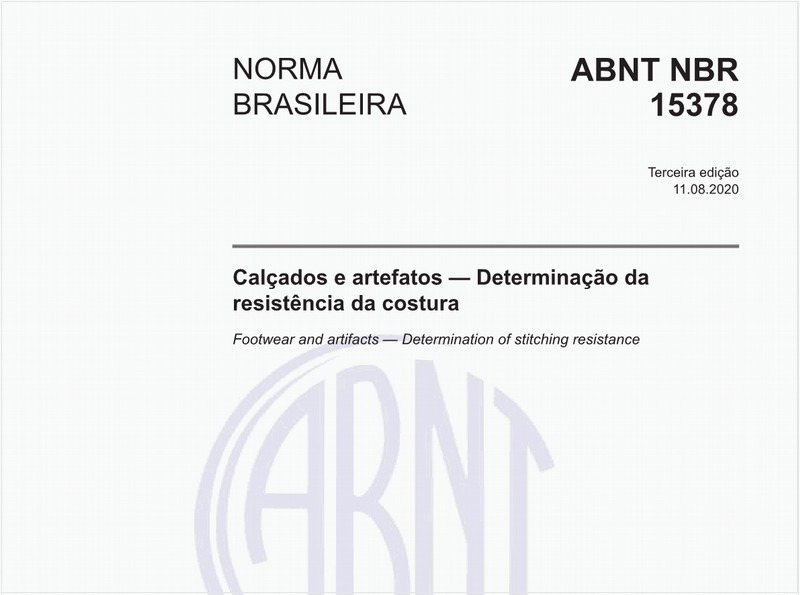

Calçados e artefatos — Determinação da resistência da costura
NBR15378 de 08/2020

Calçados e artefatos — Determinação da resistência da costura

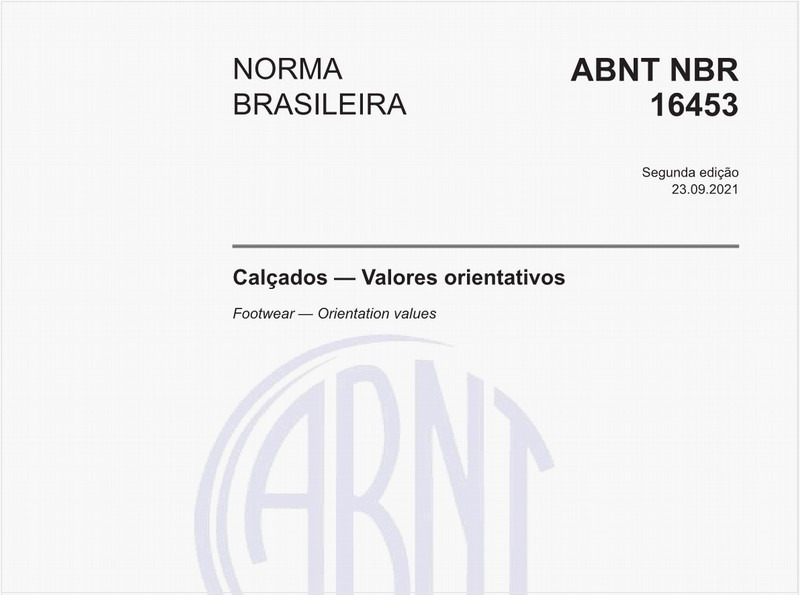

Calçados - Valores orientativos
NBR16453 de 09/2021

Calçados - Valores orientativos

Componentes metálicos e plásticos para calçados e artefatos — Determinação da fixação da pintura, do banho e do verniz
NBR15587 de 08/2020

Componentes metálicos e plásticos para calçados e artefatos — Determinação da fixação da pintura, do banho e do verniz

Calçados - Determinação do índice de pronação do calçado
NBR14839 de 02/2015

Calçados - Determinação do índice de pronação do calçado

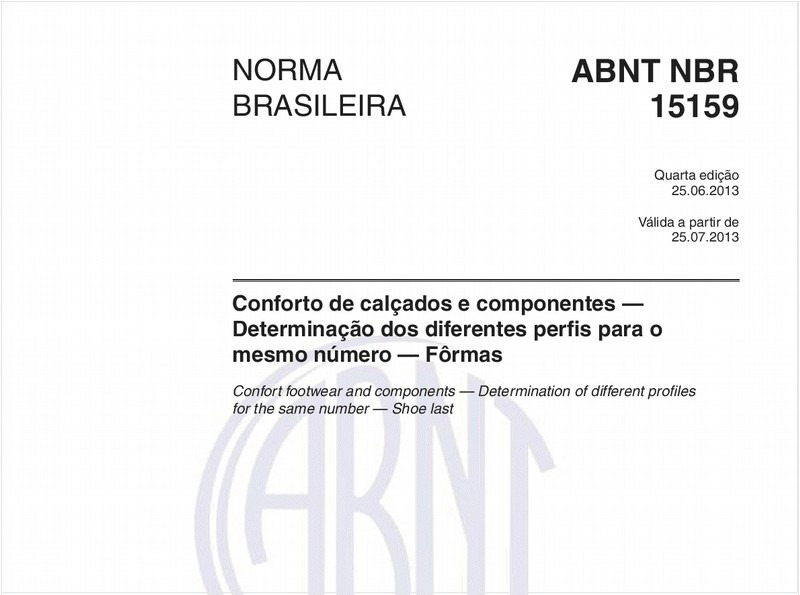

Conforto de calçados e componentes — Determinação dos diferentes perfis para o mesmo número — Fôrmas
NBR15159 de 06/2013

Conforto de calçados e componentes — Determinação dos diferentes perfis para o mesmo número — Fôrmas

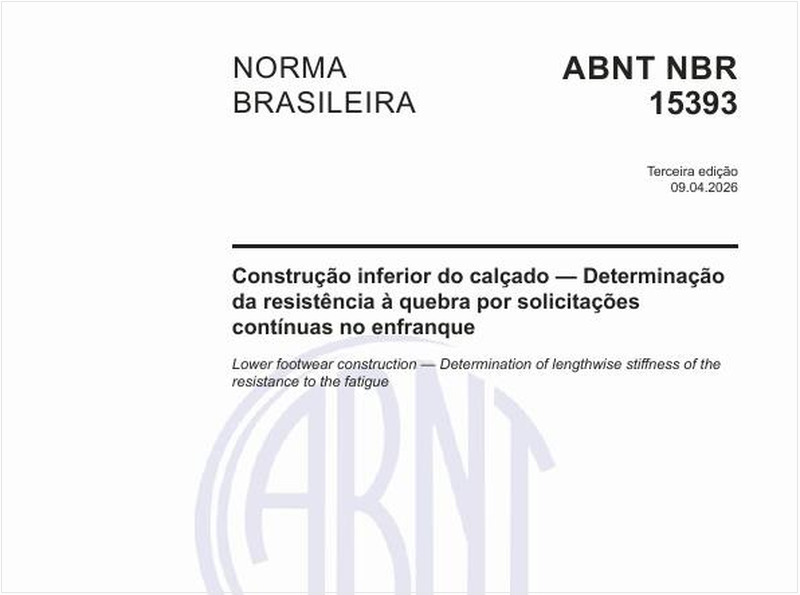

Construção inferior do calçado - Determinação da resistência à quebra por solicitações contínuas no enfranque
NBR15393 de 10/2015

Construção inferior do calçado - Determinação da resistência à quebra por solicitações contínuas no enfranque

Construção superior do calçado — Laminados sintéticos — Requisitos quanto ao uso em calçados
NBR15642 de 06/2020

Construção superior do calçado — Laminados sintéticos — Requisitos quanto ao uso em calçados

Componentes metálicos para calçados e artefatos — Compatibilidade com o couro — Determinação da resistência ao fosqueamento de peças niqueladas
NBR14010 de 05/2020

Componentes metálicos para calçados e artefatos — Compatibilidade com o couro — Determinação da resistência ao fosqueamento de peças niqueladas

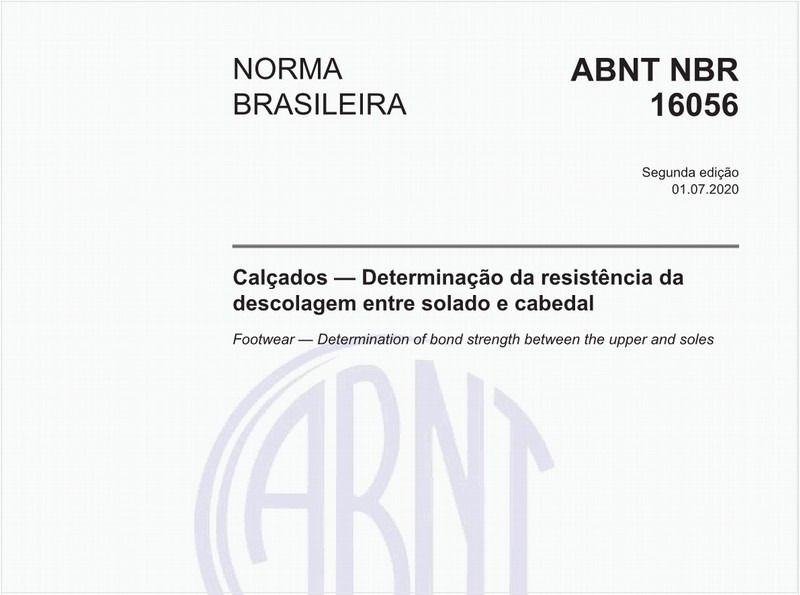

Calçados — Determinação da resistência da descolagem entre solado e cabedal
