IEC 60204-1: a segurança de equipamentos elétricos em máquinas

Essa norma, editada pela International Electrotechnical Commission (IEC) em 2016, aplica-se a equipamentos e sistemas elétricos e eletrônicos programáveis para máquinas não portáteis durante o trabalho, incluindo um grupo de máquinas que trabalha em conjunto de forma coordenada.

15/03/2017 - Equipe Target

Os requisitos para a segurança de equipamentos elétricos em máquinas

A IEC 60204-1:2016 - Safety of machinery - Electrical equipment of machines - Part 1: General requirements aplica-se a equipamentos e sistemas elétricos e eletrônicos programáveis para máquinas não portáteis durante o trabalho, incluindo um grupo de máquinas que trabalha em conjunto de forma coordenada. O equipamento abrangido por esta parte da IEC 60204 inicia-se no ponto de ligação do fornecimento ao equipamento elétrico da máquina. Esta sexta edição cancela e substitui a quinta edição publicada em 2005 e se constitui em uma revisão técnica.

Esta edição inclui as seguintes mudanças técnicas significativas em relação à edição anterior: adicionados os requisitos para atender às aplicações que envolvem sistemas de propulsão (power drive systems - PDS); revisão dos requisitos de compatibilidade electromagnética (power drive systems - EMC); requisitos mais claros de proteção contra sobrecargas; requisitos para a determinação da corrente nominal de curto-circuito do equipamento elétrico; revistos os requisitos e a terminologia de ligação protetora; reorganização e revisão da Cláusula 9, incluindo os requisitos relativos ao binário seguro do PDS, parada de emergência e proteção do circuito de controle; revisão dos símbolos para atuadores de dispositivos de controle; revisão dos requisitos de documentação técnica; atualização geral das atuais condições nacionais especiais, normas técnicas e referências bibliográficas.

Diagrama de uma máquina típica

Clique na imagem acima para uma melhor visualização

Esta parte da IEC 60204 fornece requisitos e recomendações relacionados com os equipamentos elétricos de máquinas, de modo a promover: a segurança das pessoas e dos bens; uma coerência da resposta de controle; e facilidade de operação e manutenção. Mais orientações sobre a utilização desta parte da IEC 60204 constam do Anexo F. A figura foi fornecida como um auxílio para o entendimento da inter-relação dos vários elementos de uma máquina e seus equipamentos associados. A figura é um diagrama de blocos de uma máquina típica e equipamentos associados mostrando os vários elementos dos mencionados nesta parte da IEC 60204. Os números entre parênteses () referem-se às cláusulas e subcláusulas nesta parte da IEC 60204. Entende-se na figura 1 que todos os elementos tomados em conjunto, incluindo as salvaguardas, ferramental/fixação, software e documentação, constituem a máquina e que uma ou mais máquinas que trabalham em conjunto com um nível de controla de supervisão constitui uma célula ou sistema de fabricação.

Deve-se lembrar de que uma máquina operada eletricamente deve ser projetada, construída e equipada de modo que todos os perigos decorrentes da energia elétrica sejam ou possam ser evitados. O perigo elétrico mais frequente é o choque elétrico. Através da corrente elétrica, podem ser causadas reações irreversíveis ao sistema nervoso e muscular, bem como queimaduras. Além disso, em decorrência de sobrecargas, arcos voltaicos ou descargas estáticas, podem ocorrer incêndios.

As máquinas devem ser equipadas de modo a evitar o contato direto com condutores energizados ou peças condutoras que se encontram normalmente sob tensão. O fabricante também deve prevenir contra perigos que podem surgir pelo contato indireto com uma massa ou uma peça condutora que se encontre eventualmente sob tensão. No Brasil, a Norma Regulamentadora 12 (NR 12) - Segurança no Trabalho em Máquinas e Equipamentos e seus anexos definem as referências técnicas, os princípios fundamentais e as medidas de proteção para garantir a saúde e a integridade física dos trabalhadores e estabelece requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto e de utilização de máquinas e equipamentos de todos os tipos, e ainda à sua fabricação, importação, comercialização, exposição e cessão a qualquer título, em todas as atividades econômicas, sem prejuízo da observância do disposto nas demais Normas Regulamentadoras - NR aprovadas pela Portaria n.º 3.214, de 8 de junho de 1978, nas normas técnicas oficiais e, na ausência ou omissão destas, nas normas internacionais aplicáveis.

Ela determina que as instalações elétricas das máquinas e equipamentos devem ser projetadas e mantidas de modo a prevenir, por meios seguros, os perigos de choque elétrico, incêndio, explosão e outros tipos de acidentes, conforme previsto na NR 10. Devem ser aterrados, conforme as normas técnicas oficiais vigentes, as instalações, carcaças, invólucros, blindagens ou partes condutoras das máquinas e equipamentos que não façam parte dos circuitos elétricos, mas que possam ficar sob tensão. As instalações elétricas das máquinas e equipamentos que estejam ou possam estar em contato direto ou indireto com água ou agentes corrosivos devem ser projetadas com meios e dispositivos que garantam sua blindagem, estanqueidade, isolamento e aterramento, de modo a prevenir a ocorrência de acidentes.

Os quadros de energia das máquinas e equipamentos devem atender aos seguintes requisitos mínimos de segurança: possuir porta de acesso, mantida permanentemente fechada; possuir sinalização quanto ao perigo de choque elétrico e restrição de acesso por pessoas não autorizadas; ser mantidos em bom estado de conservação, limpos e livres de objetos e ferramentas; possuir proteção e identificação dos circuitos, e atender ao grau de proteção adequado em função do ambiente de uso. As instalações elétricas das máquinas e equipamentos que utilizem energia elétrica fornecida por fonte externa devem possuir dispositivo protetor contra sobrecorrente, dimensionado conforme a demanda de consumo do circuito. As máquinas e equipamentos devem possuir o dispositivo protetor contra sobretensão quando a elevação da tensão puder ocasionar risco de acidentes.

São proibidas nas máquinas e equipamentos: a utilização de chave geral como dispositivo de partida e parada; a utilização de chaves tipo faca nos circuitos elétricos; e a existência de partes energizadas expostas de circuitos que utilizam energia elétrica. Os dispositivos de partida, acionamento e parada das máquinas devem ser projetados, selecionados e instalados de modo que: não se localizem em suas zonas perigosas; possam ser acionados ou desligados em caso de emergência por outra pessoa que não seja o operador; impeçam acionamento ou desligamento involuntário pelo operador ou por qualquer outra forma acidental; não acarretem riscos adicionais; e não possam ser burlados. Os comandos de partida ou acionamento das máquinas devem possuir dispositivos que impeçam seu funcionamento automático ao serem energizadas.

FONTE: Equipe Target

Anúncio fixo da norma NBRISO9001 Chegou o novo app Target GEDWeb!
Busque e visualize suas normas ABNT NBR NM
Recursos exclusivos de busca, leitura por voz,
acesso off-line, navegação por setor e muito mais!
Produto/Serviço relacionado à NBRISO9001

Baseado nos documentos visitados

Normas recomendadas para você

Máquinas têxteis - Código de ensaio acústico - Parte 6: Máquinas de fabricação de tecido
NBRISO9902-6 de 07/2005

Máquinas têxteis - Código de ensaio acústico - Parte 6: Máquinas de fabricação de tecido

Máquina industrial extratora de líquidos para artigos têxteis
NBR11758 de 08/2019

Máquina industrial extratora de líquidos para artigos têxteis

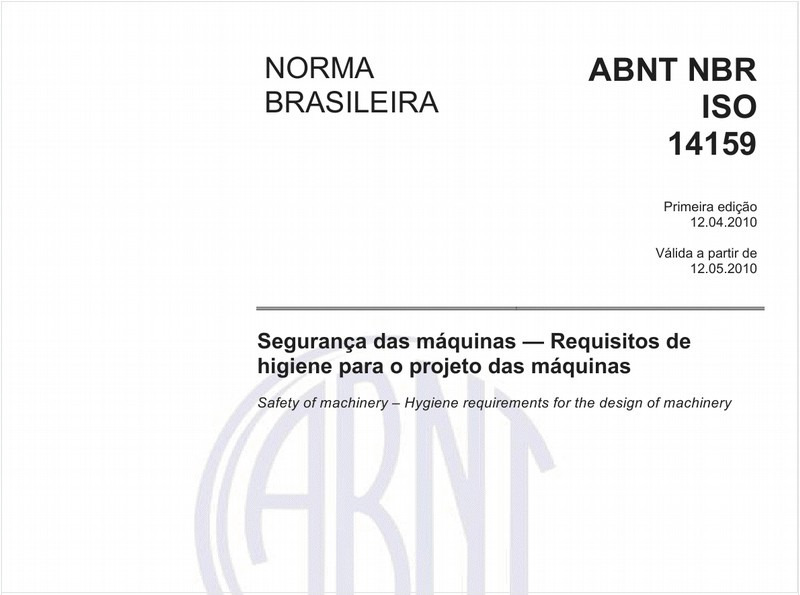

Segurança das máquinas — Requisitos de higiene para o projeto das máquinas
NBRISO14159 de 04/2010

Segurança das máquinas — Requisitos de higiene para o projeto das máquinas

Unidades modulares para máquinas-ferramenta - Paletes porta-peças - Parte 1: Paletes porta-peças com dimensão nominal até 800 mm
NBRISO8526-1 de 05/1997

Unidades modulares para máquinas-ferramenta - Paletes porta-peças - Parte 1: Paletes porta-peças com dimensão nominal até 800 mm

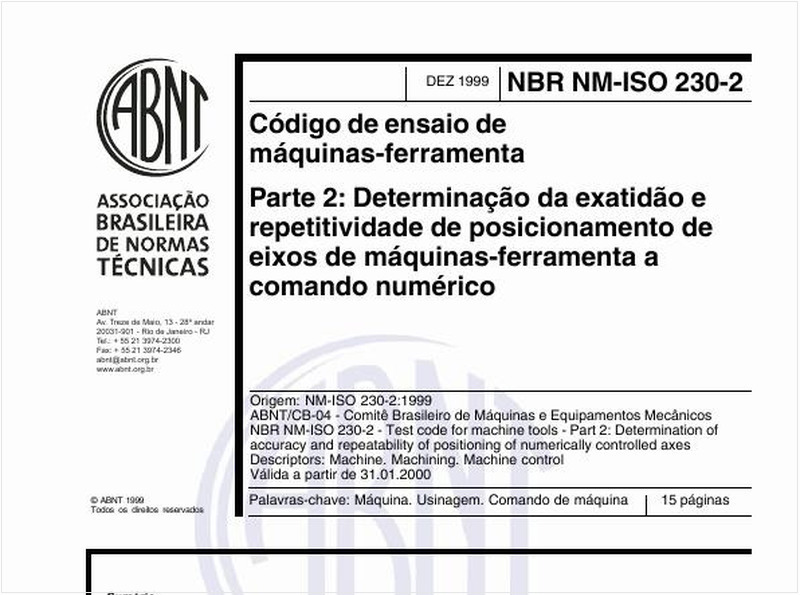

Código de ensaio de máquinas-feramenta - Parte 2: Determinação da exatidão e repetitividade de posicionamento de eixos de máquinas-ferramenta a comando numérico
NBRNM-ISO230-2 de 12/1999

Código de ensaio de máquinas-feramenta - Parte 2: Determinação da exatidão e repetitividade de posicionamento de eixos de máquinas-ferramenta a comando numérico

Máquinas têxteis - Código de ensaio acústico - Parte 3: Máquinas de não-tecido
NBRISO9902-3 de 07/2005

Máquinas têxteis - Código de ensaio acústico - Parte 3: Máquinas de não-tecido

Máquinas fragmentadoras para plásticos — Requisitos de segurança para moinhos granuladores e trituradores
NBR15107 de 09/2017

Máquinas fragmentadoras para plásticos — Requisitos de segurança para moinhos granuladores e trituradores

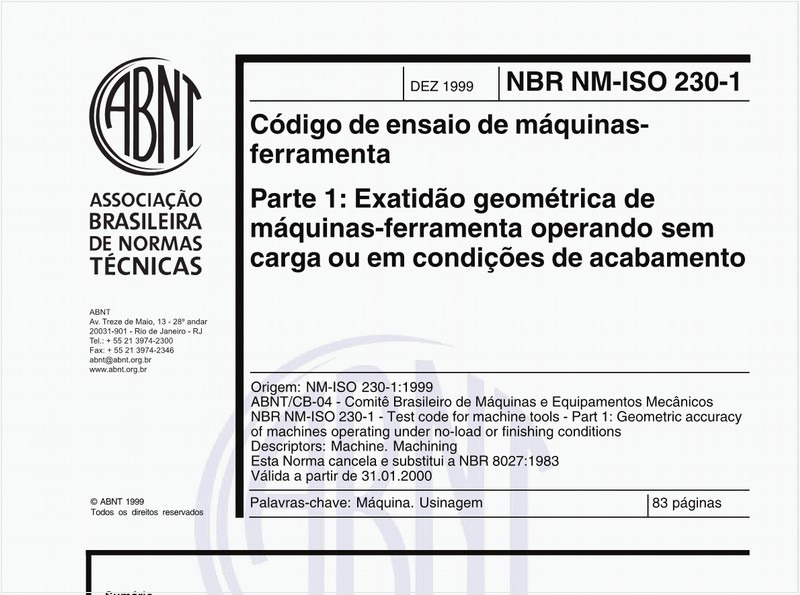

Código de ensaio de máquinas-ferramenta - Parte 1: Exatidão geométrica de máquinas-ferramenta operando sem carga ou em condições de acabamento
NBRNM-ISO230-1 de 12/1999

Código de ensaio de máquinas-ferramenta - Parte 1: Exatidão geométrica de máquinas-ferramenta operando sem carga ou em condições de acabamento

Máquinas-ferramenta - Segurança - Máquinas serra de fita para metais
NBR16403 de 09/2015

Máquinas-ferramenta - Segurança - Máquinas serra de fita para metais

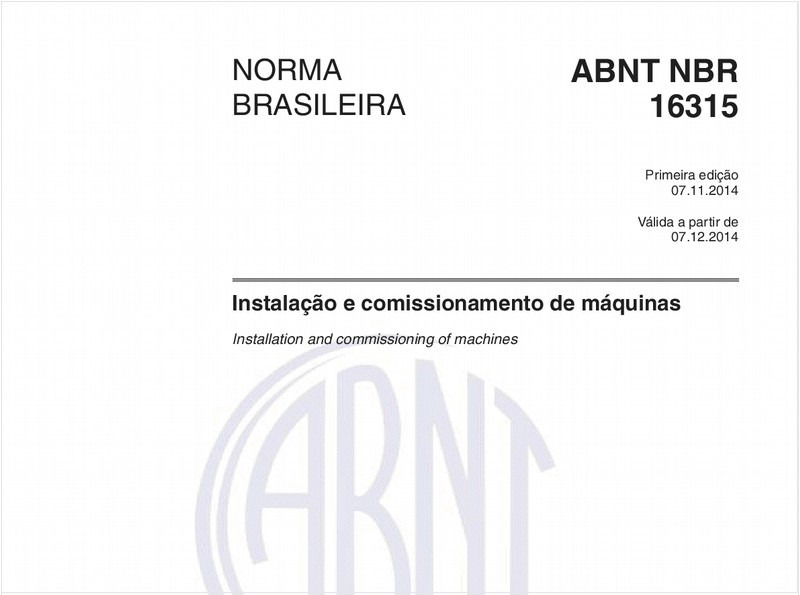

Instalação e comissionamento de máquinas
NBR16315 de 11/2014

Instalação e comissionamento de máquinas

Máquinas têxteis - Código de ensaio acústico - Parte 1: Requisitos comuns
NBRISO9902-1 de 07/2005

Máquinas têxteis - Código de ensaio acústico - Parte 1: Requisitos comuns

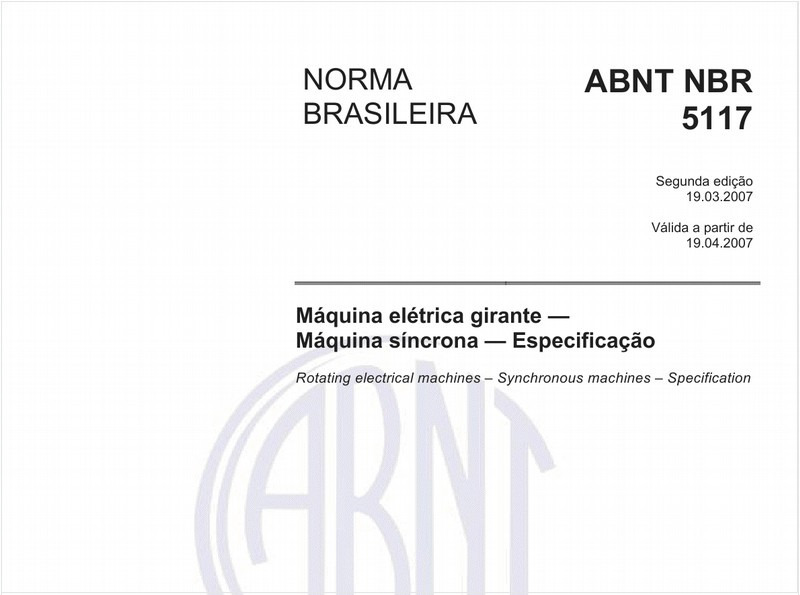

Máquina elétrica girante - Máquina síncrona - Especificação
NBR5117 de 03/2007

Máquina elétrica girante - Máquina síncrona - Especificação

Unidades modulares para máquinas - Ferramentas - Paletes porta-peças - Parte 2: Paletes porta-peças com dimensão nominal maior que 800 mm
NBRISO8526-2 de 05/1997

Unidades modulares para máquinas - Ferramentas - Paletes porta-peças - Parte 2: Paletes porta-peças com dimensão nominal maior que 800 mm

Máquinas para trabalhar madeira - Plainas de duas, três ou quatro faces - Ensaios para verificação de precisão
NBR12157 de 07/2017

Máquinas para trabalhar madeira - Plainas de duas, três ou quatro faces - Ensaios para verificação de precisão

Máquinas têxteis - Códigos de ensaio acústico - Parte 5: Máquinas de preparação de tecelagem e malharia
NBRISO9902-5 de 07/2005

Máquinas têxteis - Códigos de ensaio acústico - Parte 5: Máquinas de preparação de tecelagem e malharia

Máquinas têxteis - Códigos de ensaio acústico - Parte 4: Máquinas de processamento de fio e de fabricação de corda e artigo de codoaria
NBRISO9902-4 de 07/2005

Máquinas têxteis - Códigos de ensaio acústico - Parte 4: Máquinas de processamento de fio e de fabricação de corda e artigo de codoaria

Máquinas têxteis - Código de ensaio acústico - Parte 2: Máquinas de preparação à fiação e de fiação
NBRISO9902-2 de 07/2005

Máquinas têxteis - Código de ensaio acústico - Parte 2: Máquinas de preparação à fiação e de fiação

Máquinas rodoviárias - Mostrador visual de operação de máquina
NBRISO6011 de 05/2005

Máquinas rodoviárias - Mostrador visual de operação de máquina

Máquinas têxteis - Código de ensaio acústico - Parte 7: Máquinas de tingimento e acabamento
NBRISO9902-7 de 07/2005

Máquinas têxteis - Código de ensaio acústico - Parte 7: Máquinas de tingimento e acabamento

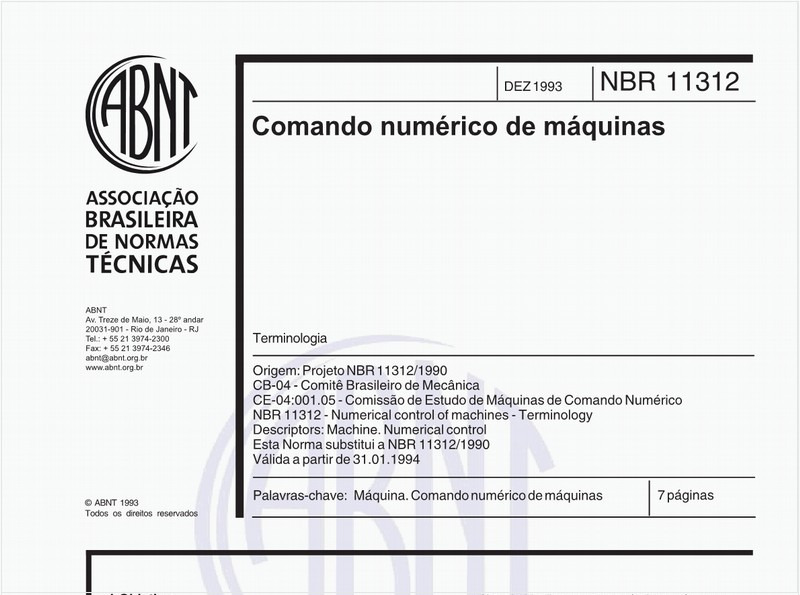

Comando numérico de máquinas - Terminologia
