NBR 16042: os requisitos de segurança para elevadores sem casa de máquinas

Essa norma, válida a partir de 03 de abril de 2013, define as regras de segurança para a construção e instalação de elevadores elétricos novos, sem casa de máquinas.

11/04/2013 - Equipe Target

Elevadores sem casa de máquinas

A NBR 16042 de 04/2012 - Elevadores elétricos de passageiros - Requisitos de segurança para construção einstalação de elevadores sem casa de máquinas especifica as regras de segurança para a construção e instalação de elevadores elétricos novos, sem casa de máquinas, instalados permanentemente, servindo pavimentos definidos, com carro projetado para o transporte de pessoas e objetos, com acionamento por tração, suspenso por cabos e movendo-se entre guias inclinadas no máximo 15° com a vertical. Em casos especiais, em complementação os requisitos dessa norma, devem ser considerados requisitos suplementares (atmosfera explosiva, condições climáticas extremas, terremotos, transporte de mercadorias perigosas etc.).

Não se aplica a:a) elevadores diferentes daqueles estabelecidos em 1.1;b) instalação de elevadores sem casa de máquinas em edifícios existentes1 para acomodação que o espaço não permite;c) modificações importantes (ver Anexo E) para um elevador instalado antes que esta norma tenha sido colocada em aplicação;d) instalações onde a inclinação das guias com a vertical excede 15°;e) segurança durante o transporte, reparos e desmontagem de elevadores. Contudo, esta norma pode ser tomada como referência. Ruído e vibrações não são tratados nesta norma, porque não são relevantes para o uso seguro do elevador. Não especifica os requisitos necessários para o uso de elevadores em caso de incêndio.

A ABNT NBR NM 207, ao definir requisitos para elevadores elétricos, estabelece a necessidade de uma casa de máquinas e casa de polias especiais para abrigo da maquinaria. A tecnologia moderna, porém, demonstra que a maquinaria, ou parte dela, ou parte de seus componentes não necessitam estar dentro de uma casa de máquinas especial e podem ser colocadas na caixa ou fora dela. Para garantir a segurança da operação normal, manutenção e inspeção dos elevadores nesta nova condição, são necessárias disposições, que ainda não estão descritas na ABNT NBR NM 207. Por esta razão, essa norma que trata dos elevadores elétricos de passageiros sem casa de máquinas foi feita para atender a esta necessidade.

Seu objetivo é definir regras de segurança relativas aos elevadores elétricos de passageiros sem casa de máquinas, com vistas a proteger as pessoas e objetos contra os riscos de acidentes relacionados às operações pelo usuário, de manutenção e de emergência de elevadores. Têm sido feitos estudos dos vários aspectos de acidentes possíveis com elevadores. Esses possíveis riscos podem ser devidos a: corte; esmagamento; queda; impacto; aprisionamento; fogo; choque elétrico; falha do material devido a dano mecânico, desgaste e corrosão. As pessoas a serem protegidas: usuários; pessoal de manutenção e inspeção; pessoas que se encontram fora da caixa, do espaço da maquinaria e polias (se existir).

Os objetos a serem protegidos: os da na cabina; componentes da instalação do elevador; edifício onde está instalado o elevador. Na elaboração dessa norma foram adotados alguns princípios. Ela não repete as regras técnicas gerais aplicáveis a cada construção elétrica, mecânica ou de edificação, incluindo a proteção dos elementos do edifício contra fogo. Entretanto, tornou-se necessário estabelecer alguns requisitos de boas práticas de construção, seja porque é peculiar à fabricação do elevador ou porque na utilização do elevador os requisitos podem ser mais exigentes do que em outros casos.

Essa norma não trata somente dos requisitos de segurança essenciais, mas adicionalmente estabelece as regras mínimas para a instalação de elevadores nos edifícios e construções. Os regulamentos técnicos para a construção de edifícios não podem ser ignorados. Quando o peso, as dimensões ou a forma de componentes impedem que os elevadores sejam movidos manualmente, eles devem ser: equipados com fixadores para mecanismo de levantamento; ou projetados de modo que possam ser montados tais fixadores (por exemplo, por meio de furos roscados); ou projetados de modo que um mecanismo de levantamento padronizado possa facilmente ser acoplado.

Na medida do possível, essa norma estabelece somente os requisitos que os materiais e o equipamento devem atender tendo em vista a operação segura dos elevadores. As negociações têm sido feitas entre o comprador e o vendedor sobre: a finalidade do uso do elevador; as condições ambientais; os problemas de engenharia civil; e outros aspectos relacionados ao local da instalação.

Não é intenção dessa norma impedir novos desenvolvimentos do elevador. Um projeto novo deve atender a pelo menos aos seus requisitos de segurança. Como premissas, foram considerados possíveis riscos atribuíveis a cada componente que pode ser incorporado em uma instalação completa de elevador. Os componentes são: projetados de acordo com a prática usual de engenharia e com os códigos de cálculos, incluindo todos os critérios de falha; de construção adequada, tanto mecânica como eletricamente; fabricados com materiais de resistência e qualidade adequadas; e livres de defeitos. Materiais nocivos, como amianto, não são utilizados.

Os componentes são mantidos em bom estado e em boas condições de funcionamento, de modo que as dimensões sejam atendidas, mesmo em condições de desgaste. Os componentes serão selecionados e instalados de modo que as influências ambientais previsíveis e as condições especiais de trabalho não afetem a operação segura do elevador. Por projeto dos elementos que suportam carga, uma operação segura do elevador é considerada para cargas que variem de zero até 100 % da carga nominal.

Os requisitos sobre os dispositivos elétricos de segurança são tais que a possibilidade de falha de um dispositivo elétrico de segurança que atenda a todos os requisitos dessa norma não precisa ser levada em consideração. Um usuário pode, em certos casos, cometer um ato imprudente. A possibilidade de cometer dois atos imprudentes simultâneos e/ou o abuso de instruções de uso não é considerada.

FONTE: Equipe Target

Baseado nos documentos visitados

Normas recomendadas para você

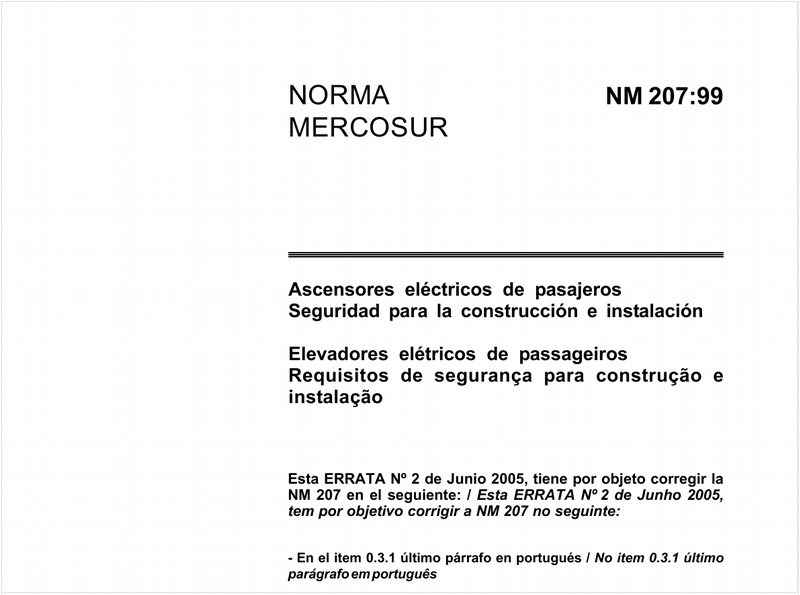

Elevadores elétricos de passageiros - Requisitos de segurança para construção e instalação
