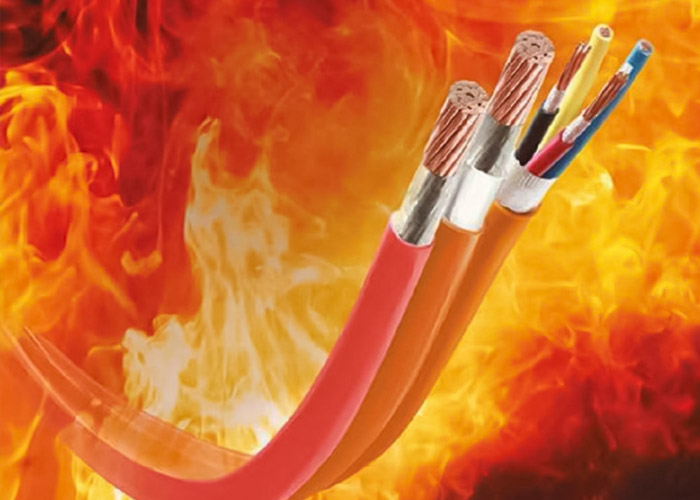

A conformidade dos cabos resistentes ao fogo para instalações de segurança

Qual deve ser a unidade de expedição? Como deve ser feito o ensaio de resistência ao fogo (T)? Como deve ser feita a marcação dos carreteis? Quais são os dados para as informações de encomenda dos cabos? Essas questões estão sendo mostradas na NBR 13418 de 05/2022 - Cabos resistentes ao fogo para instalações de segurança - Requisitos de desempenho.

15/06/2022 - Equipe Target

NBR 13418 de 05/2022 - Cabos resistentes ao fogo para instalações de segurança - Requisitos de desempenho

A NBR 13418 de 05/2022 - Cabos resistentes ao fogo para instalações de segurança - Requisitos de desempenho especifica os requisitos de desempenho de resistência ao fogo para cabos de potência até 0,6/1 kV, controle e instrumentação, para instalações fixas de segurança, nas quais é requerida a manutenção da integridade das linhas elétricas em condições de incêndio, conforme a NBR 5410. Esta norma prevê duas classes de resistência ao fogo, a CR2 e a CR3.

Acesse algumas questões relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Qual deve ser a unidade de expedição?

Como deve ser feito o ensaio de resistência ao fogo (T)?

Como deve ser feita a marcação dos carreteis?

Quais são os dados para as informações de encomenda dos cabos?

A classe CR2 é a classificação que engloba os cabos resistentes ao fogo, conforme a NBR 10301, submetidos a uma temperatura mínima de 750 °C, sem choque mecânico. A classe CR3 é a classificação que engloba os cabos resistentes ao fogo, conforme a NBR 10301, submetidos a uma temperatura mínima de 830 °C, com choque mecânico durante a execução do ensaio.

Para os efeitos de utilização desta norma, os cabos se caracterizam pela tensão de isolamento em função da aplicação, conforme indicado a seguir: cabos de potência, com condutores de cobre, classe de tensão até 0,6 kV/1 kV: NBR 7286, NBR 7287, NBR 7288 e NBR 13248; cabos de controle, com condutores de cobre, classe de tensão até 1.000 V: NBR 7289, NBR 7290 e NBR 16442; e cabos de instrumentação com condutores de cobre, classe de tensão até 300 V: NBR 10300.

A temperatura no condutor, em regime permanente, não pode ultrapassar a 70 °C para os cabos isolados com composto termoplástico e 90 °C para os cabos isolados com composto termofixo. A temperatura no condutor, em regime de sobrecarga, não pode ultrapassar a 100 °C para os cabos isolados com composto termoplástico e 130 °C para os cabos isolados com composto termofixo. A operação neste regime não pode superar 100 h durante 12 meses consecutivos, nem 500 h durante a vida do cabo.

A temperatura no condutor, em regime de curto-circuito, não pode ultrapassar 160 °C para os cabos isolados com composto termoplástico e 250 °C para os cabos isolados com composto termofixo. A duração neste regime não pode ser superior a 5 s. O condutor deve ser de cobre, com ou sem revestimento metálico, ter têmpera mole e estar de acordo com a NBR NM 280.

Os condutores devem atender à classe 1, 2, 4 ou 5 de encordoamento. As demais características construtivas devem estar de acordo com uma das normas especificadas nessa norma. Sobre o condutor podem ser aplicadas, por extrusão ou por enfaixamento, uma ou mais camadas de material adequado à temperatura de operação do cabo, compatíveis com o material da isolação, a fim de conferir a propriedade de resistência ao fogo.

A cor padronizada para a cobertura é a vermelha. Outras cores podem ser adotadas mediante acordo prévio entre o comprador e o fabricante. A marcação da cobertura deve ser conforme a NBR 6251, contendo no mínimo as seguintes informações: a marca de origem (nome, marca ou logotipo do fabricante); o número de condutores, pares, ternas ou quadras, e seção nominal do (s) condutor (es), expressa em milímetros quadrados (mm²); a tensão de isolamento Uo/U expressa em quilovolts (kV) para os cabos de potência, ou tensão de isolamento expressa em Volts (V) para os cabos de controle e instrumentação; o material do condutor, da isolação e da cobertura, indicado pelas siglas estabelecidas nas normas especificadas nessa norma; o número desta norma (NBR 13418); a expressão Resistente ao Fogo CR2 ou Resistente ao Fogo CR3; o número da norma correspondente à construção básica do cabo; o ano de fabricação.

Os ensaios previstos nesta norma são classificados em: ensaios de recebimento (R e); ensaios de tipo (T); ensaios de controle; e ensaios durante e após a instalação. Antes de qualquer ensaio, deve ser realizada uma inspeção visual sobre todas as unidades de expedição, para verificação das condições estabelecidas nessa norma.

Os ensaios de recebimento constituem-se em: ensaios de rotina (R); e ensaios especiais (E). Devem ser realizados os ensaios de rotina (R) correspondentes à construção do cabo, conforme determinado nas normas referenciadas nessa norma. Estes ensaios são realizados nas unidades de expedição, conforme critério de amostragem, com a finalidade de demonstrar a integridade do cabo.

Devem ser realizados os ensaios especiais (E) correspondentes à construção do cabo, conforme determinado nas normas referenciadas nessa norma. Estes ensaios (E) são realizados em amostras de cabo completo, ou em componentes retirados destas, conforme critério de amostragem estabelecido, com a finalidade de verificar se o cabo atende às especificações do projeto.

Os ensaios de tipo (T) devem ser realizados e correspondem à construção do cabo, conforme determinado nas normas referenciadas nessa norma. Deve também ser realizado, como ensaio de tipo, o ensaio de resistência ao fogo, sendo recomendado realizar este ensaio nos seguintes cabos: cabos de potência com seções de 1,5 mm² e 25 mm², cabos de instrumentação com seção de 1,0 mm², com formação mínima de dois pares, e cabos de controle com seção de 1,5 mm², com formação mínima de seis condutores.

Os ensaios de tipo devem ser realizados, de modo geral, uma única vez, com a finalidade de demonstrar o comportamento satisfatório do projeto do cabo, para atender à aplicação prevista. Estes ensaios são, por isso mesmo, de natureza tal que não precisam ser repetidos, independentemente do material do condutor, a menos que haja modificação do projeto do cabo que possa alterar o seu desempenho.

Entende-se por modificação do projeto do cabo, para os objetivos desta norma, qualquer variação construtiva ou de tecnologia que possa influir diretamente no desempenho elétrico e mecânico e/ou em condições de queima do cabo, como, por exemplo, modificação nos seus materiais componentes. Todos os ensaios elétricos e não elétricos indicados nesta norma compreendem o conjunto de ensaios de controle disponíveis ao fabricante que, a seu critério e necessidade, os utiliza para determinada ordem ou lote de produção.

Os ensaios durante e após a instalação, correspondentes à construção do cabo conforme determinado nas normas referenciadas nessa norma, podem ser realizados. Estes ensaios são destinados a demonstrar a integridade do cabo e seus acessórios durante a instalação e após a sua conclusão.

FONTE: Equipe Target
