O desempenho e o ensaio das portas resistentes ao fogo com tipologia de giro

Quais devem ser as tolerâncias nas dimensões das folhas e marcos? Qual o limite da deformação da folha submetida a carregamentos? Qual deve ser o limite de integridade da porta? Quais devem ser os ensaios de durabilidade pelo tráfego de uso e esforços de manuseio? Essas indagações estão sendo exibidas na NBR 15281 de 11/2021 - Porta resistente ao fogo para entrada de unidades autônomas e compartimentos específicos de edificações.

08/12/2021 - Equipe Target

NBR 15281 de 11/2021 - Porta resistente ao fogo para entrada de unidades autônomas e compartimentos específicos de edificações

A NBR 15281 de 11/2021 - Porta resistente ao fogo para entrada de unidades autônomas e compartimentos específicos de edificações especifica os requisitos para construção, instalação, funcionamento, desempenho, manutenção e ensaio de portas resistentes ao fogo com tipologia de giro, para entrada de unidades autônomas e de compartimentos específicos de edificações.

Confira algumas dúvidas relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Quais devem ser as tolerâncias nas dimensões das folhas e marcos?

Qual o limite da deformação da folha submetida a carregamentos?

Qual deve ser o limite de integridade da porta?

Quais devem ser os ensaios de durabilidade pelo tráfego de uso e esforços de manuseio?

O enclausuramento das escadas e a compartimentação das edificações visam compor a setorização de riscos, de forma a controlar a propagação de fogo e fumaça, permitir a saída segura das pessoas e facilitar as operações de combate e resgate. Nessas situações, as portas compõem estas soluções. Nesse caso, elas são dotadas de capacidade de suportar a ação do incêndio por determinado período, avaliada por meio de ensaios de resistência ao fogo, com o intuito de conter o incêndio em unidades autônomas e compartimentos específicos onde ele se iniciou.

As portas resistentes ao fogo para entradas de edificações são as com tipologia de giro, construídas com folha (s), marco, ferragens e, eventualmente, bandeira que atendam às características desta norma, destinadas a entrada de unidade autônoma e compartimentos específicos. A unidade autônoma é a parte de edificação vinculada a uma fração ideal de terreno, sujeita às limitações da lei, constituída de dependência e instalações de uso comum da edificação, assinalada por designação especial numérica, para efeitos de identificação, nos termos da legislação vigente.

Os compartimentos específicos de edificações são os setores que se destinam a um uso determinado e próprio e que, por essa razão, são separados do restante da edificação por paredes e portas. Enquadram-se nesta categoria os quartos de hotel e de hospital, as salas de aula e os laboratórios de uma escola, as salas de máquina e de transformação de energia e áreas técnicas em geral, depósitos, cozinhas, etc.

Quanto à resistência ao fogo, é a capacidade da porta resistente ao fogo de suportar o fogo, proteger ambientes contíguos durante a ação caracterizada pela capacidade de confinar o fogo (integridade e isolamento térmico) e manter a estabilidade ou resistência mecânica por determinado período. Esta propriedade é determinada mediante ensaio realizado conforme a NBR 6479.

As portas resistentes ao fogo abrangidas por esta norma devem ser classificadas, em função do tempo de resistência que apresentam ao fogo de 30 min, 60 min, 90 min, como PRF/EI-30, PRF/EI-60 e PRF/EI-90, respectivamente. Para isto, devem atender às condições de desempenho estabelecidas nessa norma, comprovadas por meio de ensaio, e a outras condições constantes em normas e especificações aplicáveis.

Para saídas de emergências, onde se exigem portas corta-fogo, devem ser utilizadas as portas que atendam às condições especificadas na NBR 11742. Os materiais empregados na fabricação das portas, incluindo folha, marco, ferragens e seus elementos de fixação, devem apresentar compatibilidade entre si para que sejam evitadas reações que provoquem deterioração do conjunto.

Cada porta deve receber uma identificação indelével e permanente, por gravação ou por plaqueta metálica, com as seguintes informações: porta resistente ao fogo PRF/EI-30 ou PRF/EI-60 ou PRF/EI-90, conforme essa norma; identificação do fabricante; número de ordem de fabricação (apenas para a folha da porta); mês e ano de fabricação (apenas para a folha da porta). Incluir a marca do fabricante e tipo do vidro gravados nos vidros empregados na confecção da folha da porta resistente ao fogo ou visores, de maneira indelével, considerando os requisitos da NBR 14925.

A identificação deve ser fixada tanto na (s) folha (s) quanto no marco, em locais visíveis. A unidade de compra é a porta completa, composta por folha (s), marco (s) e ferragens obrigatórios, completamente instalados, embalada de acordo com as condições estabelecidas nesta norma. A porta não pode ser alterada na instalação nem pelo usuário.

Cada lote de portas fornecido deve estar acompanhado de um manual de instruções contendo informações referentes às dimensões e massas nominais, cuidados no transporte, embalagem, armazenamento, instalação, funcionamento, manutenção e revestimento. Todas estas informações devem estar em língua portuguesa e de acordo com o descrito nesta norma.

As portas, quando armazenadas na obra, devem permanecer em locais secos e limpos, ao abrigo de intempéries, obedecendo às instruções do fabricante. As portas devem ser instaladas de acordo com as instruções do fabricante, que devem se basear nos requisitos especificados nessa norma.

O marco, ao ser instalado, deve ser completamente preenchido, não deixando vazios ou frestas, utilizando-se para isto argamassa com cimento ou material apropriado que tenha sido empregado no produto ensaiado. Em qualquer situação, tal procedimento deve ser compatível com as condições de ensaio, conforme especificado nessa norma.

A (s) folha (s) deve(m) ser instalada (s) com as folgas previstas nos documentos técnicos e condições previstas nessa norma. A abertura e o fechamento das portas abrangidas por essa norma devem ocorrer de maneira livre, sem qualquer restrição, mantendo as folgas necessárias entre a (s) folha (s) e a soleira, e entre a (s) folha (s) e o marco, em atendimento às instruções do fabricante e obedecendo às folgas máximas estabelecidas na tabela abaixo.

Quando as portas permanecerem abertas no uso normal dos edifícios, elas devem ser dotadas de sistema de fechamento automático, permanecendo travadas por meio de dispositivo eletromagnético e sendo liberadas pela atuação de sistema de detecção de incêndio. O fechamento manual deve ser possível no local pelo destravamento do dispositivo eletromagnético.

Em outras situações, o fechamento automático é facultativo. Quando a porta possuir fechamento automático, ela deve ser dotada de dispositivo moderador de velocidade de fechamento, minimizando o impacto contra o marco.

Para a manutenção, as condições originais de funcionamento da porta devem ser preservadas durante toda a sua vida útil, ficando o usuário responsável por isto, por meio da assistência técnica da empresa fabricante, levando em conta o período de garantia e os profissionais qualificados. A qualquer momento deve ser providenciada a regulagem ou substituição dos elementos que não estejam em perfeitas condições de funcionamento.

As substituições das ferragens devem atender às instruções contidas no manual do produto fornecido pelo fabricante da porta, de forma a não comprometer o seu desempenho original. O mecanismo de fechamento das fechaduras, caso apresente problemas, deve ser substituído por produto com as mesmas características.

As dobradiças, caso necessitem ser substituídas, devem ser trocadas por produto equivalente, sob o ponto de vista dimensional, técnico e de desempenho. Para a aceitação da instalação, para cada edificação, após a conclusão da instalação das portas para entradas de unidade autônomas e de compartimentos específicos de edificações, elas devem ser inspecionadas por profissional legalmente e tecnicamente habilitado, que deve emitir relatório, devidamente registrado em conselho profissional competente, evidenciando o atendimento ou não a todas as condições especificadas nessa norma.

Para os requisitos específicos, dos detalhes construtivos, das dimensões de vão livre, as portas devem ser fabricadas nas dimensões mínimas de vão livre de 660 mm de largura e 2.000 mm de altura, e máxima de 2.400 mm de largura e 3.000 mm de altura. Os vãos livres com largura superior a 1.200 mm devem ter duas folhas com largura igual.

No caso de bandeira e painel, esta condição não é obrigatória. Neste caso, entretanto, a folha móvel deve vedar um vão livre com largura mínima de 800 mm. As portas em que a acessibilidade, conforme a NBR 9050, tiver que ser contemplada na largura mínima para o vão livre, devem ser de 900 mm e 1.500 mm, respectivamente, para uma e duas folhas.

Os materiais que compõem a folha da porta não podem apresentar incompatibilidades de qualquer natureza, capazes de abreviar a vida útil das portas. As portas com duas folhas devem ser dotadas de dispositivos de vedação entre elas, destinadas às situações de incêndio, como mata-juntas ou outros dispositivos.

As folgas admitidas entre o marco e a folha ou entre as folhas (para portas com duas folhas) estão indicadas na tabela abaixo. Quando as portas permanecerem abertas no uso normal dos edifícios, elas devem ser dotadas de sistema de fechamento automático, permanecendo travadas por meio de dispositivo eletromagnético e sendo liberadas pela atuação de sistema de detecção de incêndio.

O fechamento manual deve ser possível no local pelo destravamento do dispositivo eletromagnético. Em outras situações, o fechamento automático é facultativo.

Clique na imagem acima para uma melhor visualização



As fechaduras utilizadas devem ser do tipo de embutir, enquadrando-se nas categorias IV, V e VI, conforme as condições especificadas na NBR 14913:2011, Tabela 2. Os componentes principais das fechaduras, como caixa, mecanismo, lingueta, trinco, chapa-testa, contratesta e a maçaneta, não podem ser constituídos por plásticos nem metais de baixo ponto de fusão, como zamak e equivalentes.

Caso a fechadura empregada no protótipo aprovado em ensaio seja substituída na produção ou instalação das portas, as características mínimas dos materiais, em termos de ponto de fusão, dimensões e desempenho, devem ser respeitadas. São permitidas mudanças de usinagem em até 2% do volume, mantendo ou aumentando a área de cobrimento com a maçaneta da região fragilizada pela retirada de material.

A maçaneta deve ser de alavanca, pelo menos no lado interno da unidade autônoma. No lado de ingresso à unidade autônoma, a fechadura, para o seu acionamento, deve apresentar características compatíveis com o ambiente de uso, podendo dispensar a maçaneta.

A fechadura pode ser substituída por barra antipânico que atenda à NBR 11785, desde que tenha sido avaliada quanto à característica de resistência ao fogo e instalada em protótipo ensaiado. As dobradiças podem ser de aba ou com mola incorporada, e devem ser de metal cujo ponto de fusão não seja inferior a 850°C.

Caso as dobradiças empregadas no protótipo aprovado em ensaio sejam substituídas na produção ou instalação das portas, as características mínimas dos materiais, em relação ao ponto de fusão e desempenho, de dimensões, pontos de fixação e componentes, bem como em relação ao número de peças utilizadas por folha, devem ser mantidas. As condições especificadas na NBR 7178, relativas à classificação de dobradiças pesadas, devem ser atendidas.

A mola hidráulica singular, quando utilizada, deve ser instalada na porção superior da folha da porta e deve atender às condições especificadas na EN 1154. São ferragens obrigatórias, para as portas resistentes ao fogo com uma folha no mínimo, quatro dobradiças iguais e fechadura ou barra antipânico.

FONTE: Equipe Target

Anúncio fixo da norma NBRISO9001 Chegou o novo app Target GEDWeb!
Busque e visualize suas normas ABNT NBR NM
Recursos exclusivos de busca, leitura por voz,
acesso off-line, navegação por setor e muito mais!
Produto/Serviço relacionado à NBRISO9001

Baseado nos documentos visitados

Normas recomendadas para você

Tolerâncias gerais - Parte 2: Tolerâncias geométricas para elementos sem indicação de tolerância individual
NBRISO2768-2 de 02/2001

Tolerâncias gerais - Parte 2: Tolerâncias geométricas para elementos sem indicação de tolerância individual

Porta corta-fogo para saída de emergência
NBR11742 de 08/2018

Porta corta-fogo para saída de emergência

Dobradiças de abas - Especificação e desempenho
NBR7178 de 05/1997

Dobradiças de abas - Especificação e desempenho

Porta resistente ao fogo para entrada de unidades autônomas e compartimentos específicos de edificações
NBR15281 de 11/2021

Porta resistente ao fogo para entrada de unidades autônomas e compartimentos específicos de edificações

Elementos construtivos envidraçados resistentes ao fogo para compartimentação
NBR14925 de 03/2019

Elementos construtivos envidraçados resistentes ao fogo para compartimentação

Fechadura de embutir – Requisitos, classificação e métodos de ensaio
NBR14913 de 09/2011

Fechadura de embutir – Requisitos, classificação e métodos de ensaio

Portas de madeira para edificações - Parte 3: Requisitos de desempenho adicionais
NBR15930-3 de 01/2022

Portas de madeira para edificações - Parte 3: Requisitos de desempenho adicionais

Acessórios destinados à porta corta-fogo para saída de emergência - Requisitos
NBR13768 de 01/1997

Acessórios destinados à porta corta-fogo para saída de emergência - Requisitos

Barra antipânico - Requisitos
NBR11785 de 11/2018

Barra antipânico - Requisitos

Portas de madeira para edificações - Parte 1: Terminologia e simbologia
NBR15930-1 de 11/2011

Portas de madeira para edificações - Parte 1: Terminologia e simbologia

Tolerâncias gerais - Parte 1: Tolerâncias para dimensões lineares e angulares sem indicação de tolerância individual
NBRISO2768-1 de 02/2001

Tolerâncias gerais - Parte 1: Tolerâncias para dimensões lineares e angulares sem indicação de tolerância individual

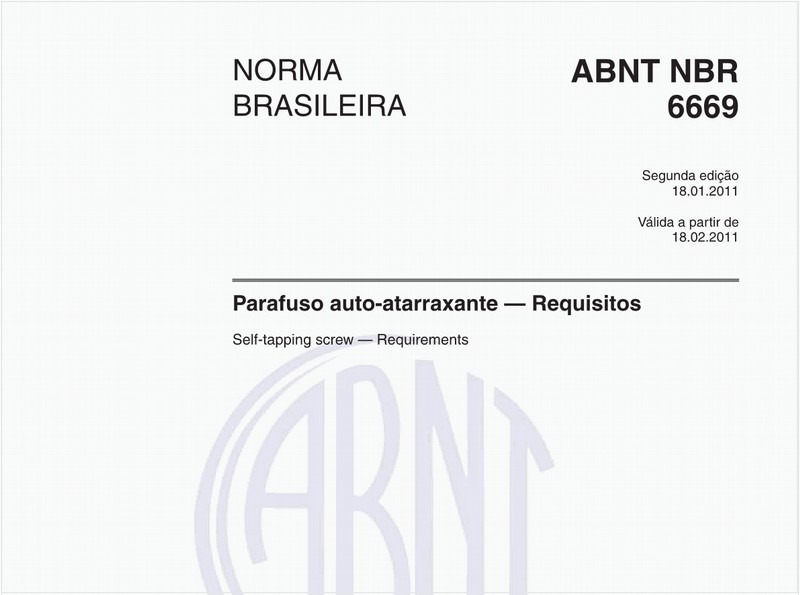

Parafuso auto-atarraxante — Requisitos
NBR6669 de 01/2011

Parafuso auto-atarraxante — Requisitos

Material metálico revestido e não revestido - Corrosão por exposição à névoa salina - Método de ensaio
NBR8094 de 07/1983

Material metálico revestido e não revestido - Corrosão por exposição à névoa salina - Método de ensaio

Portas e vedadores - Determinação da resistência ao fogo
NBR6479 de 04/1992

Portas e vedadores - Determinação da resistência ao fogo

Paredes divisórias sem função estrutural - Determinação da resistência ao fogo - Método de ensaio
NBR10636 de 05/2022

Paredes divisórias sem função estrutural - Determinação da resistência ao fogo - Método de ensaio

Portas de madeira para edificações - Parte 2: Requisitos
NBR15930-2 de 07/2018

Portas de madeira para edificações - Parte 2: Requisitos

Sistemas de detecção e alarme de incêndio – Projeto, instalação, comissionamento e manutenção de sistemas de detecção e alarme de incêndio – Requisitos
NBR17240 de 10/2010

Sistemas de detecção e alarme de incêndio – Projeto, instalação, comissionamento e manutenção de sistemas de detecção e alarme de incêndio – Requisitos

Saídas de emergência em edifícios
NBR9077 de 12/2001

Saídas de emergência em edifícios

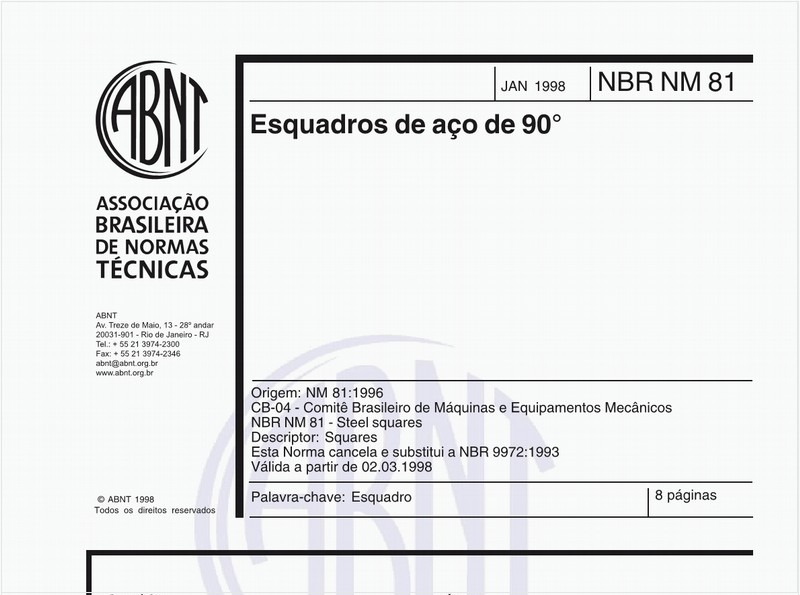

Esquadros de aço de 90°
