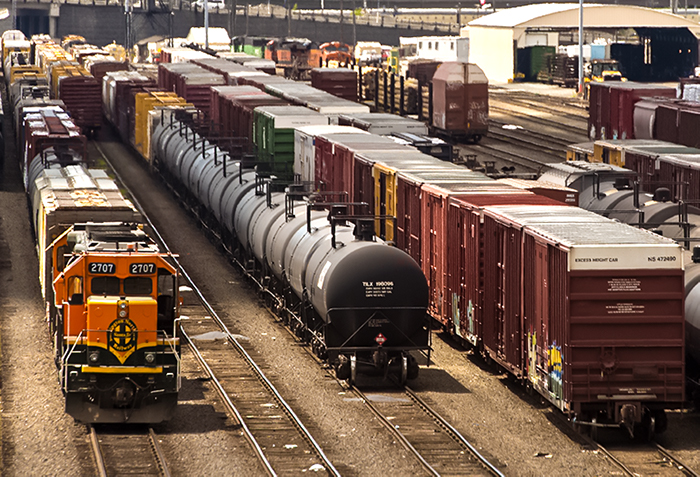

A segurança contra incêndio no transporte de cargas em ferrovias

Como combater incêndios em pátios em via permanente em perímetro urbano? Como deve ser feita a construção e a compartimentação das estações? Em estações compartilhadas, como deve ser feito o projeto da rota de escape? Por que instalar um sistema de extinção automática de incêndio? Essas perguntas estão sendo respondidas na NBR 16888 de 08/2020 - Segurança contra incêndio para sistemas ferroviários de transporte de cargas — Requisitos.

23/09/2020 - Equipe Target

NBR 16888 de 08/2020 - Segurança contra incêndio para sistemas ferroviários de transporte de cargas — Requisitos

A NBR 16888 de 08/2020 - Segurança contra incêndio para sistemas ferroviários de transporte de cargas — Requisitos especifica os requisitos de segurança contra incêndio nas instalações das ferrovias de transporte de cargas, a metodologia de análise e gerenciamento de riscos de incêndio e os procedimentos de emergência e de contingências aplicados a estas ferrovias.

Acesse algumas dúvidas relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Como combater incêndios em pátios em via permanente em perímetro urbano?

Como deve ser feita a construção e a compartimentação das estações?

Em estações compartilhadas, como deve ser feito o projeto da rota de escape?

Por que instalar um sistema de extinção automática de incêndio?

A informação e a orientação são fundamentais para prevenir e combater incêndios. Também é fundamental a capacitação de todas as pessoas que de alguma forma convivem com este risco. Assim, tornou-se necessária a elaboração desta norma, como instrumento para promover a uniformidade de linguagem e de procedimentos operacionais.

Esta norma apresenta os sistemas de proteção contra incêndio para manter as condições de segurança para prevenção, proteção e mitigação de incêndios nas instalações que compõe o sistema ferroviário de transporte de carga: via permanente; túneis ferroviários; pátios e terminais ferroviários, bases de apoio e depósito de locomotivas; estações ferroviárias compartilhadas ou não com passageiros; subestações de energia elétrica; material rodante; CCO e central de comando de emergências; sistemas de sinalização de emergência, controle e comunicação.

Esta norma apresenta também a metodologia de análise e gerenciamento de riscos, os planos de emergência e de contingências, os tipos de treinamentos técnicos e os ensaios, inspeção e manutenção. Na tabela abaixo são apresentados os tipos de vagões mais comumente utilizados no transporte de cargas, conforme a classe do produto.

Clique na imagem acima para uma melhor visualização



Esta norma se aplica aos seguintes sistemas: vias permanentes dedicadas para transporte de carga; vias permanentes compartilhadas para o transporte misto de carga e de passageiros; vias ferroviárias nos terminais de carga, nos pátios ferroviários e nas oficinas de manutenção. É aplicável aos novos sistemas ferroviários de transporte de carga e às novas extensões dos sistemas existentes.

Não se aplica aos seguintes sistemas: os sistemas de transporte de passageiros metroviários e monotrilhos; os sistemas de transporte de passageiros, exceto quando em vias compartilhadas com transporte de cargas; sistemas de trens TAV; trens turísticos, de excursão e de transporte de circo. Esta norma não impede a utilização de sistemas, métodos ou dispositivos que possuam qualidade, poder de resistência ao fogo, eficiência, durabilidade e segurança equivalentes ou superiores aos requisitos recomendados.

Os requisitos dos sistemas de segurança contra incêndio nas instalações do transporte ferroviário de cargas são apresentados na Seção 8. Os requisitos dos sistemas de sinalização, controle e comunicação no transporte ferroviário de cargas são apresentados na Seção 9. O comissionamento dos sistemas de segurança contra incêndio em ferrovias de transporte de carga é apresentado na Seção 10. Os documentos segurança para ferrovias de transporte de carga são apresentados na Seção 11. Os treinamentos técnicos operacionais e de emergência aplicados para ferrovias de transporte de carga são apresentados na Seção 12.

As análises de risco para ferrovias para transporte de cargas (ARF) devem ser efetuadas, na fase de projeto, como elemento de orientação e concepção, em todos os túneis, terminais e pátios, devem ser elaboradas por um organismo funcionalmente independente do gestor do sistema ferroviário de transporte de cargas. Antes do início de operação do sistema ferroviário de transporte de cargas, deve ser efetuada a análise de conformidade para verificar a instalação dos dispositivos e/ou aos equipamentos de segurança recomendados pela análise de riscos.

A utilização da metodologia de análise de risco (MART) é apresentada no Anexo A. A análise de risco deve ser revisada sempre que modificações alterarem o estado operacional da via, dos terminais, dos pátios, das oficinas e dos túneis ferroviários, como por exemplo, mudança no sistema ferroviário de transporte de carga e/ou no tipo de carga transportada pela via.

O gestor do sistema ferroviário de transporte de carga é responsável pela manutenção da análise de risco sempre atualizada. A análise de risco para o sistema ferroviário de transporte de carga deve atender à NBR 16484. O plano de gerenciamento de riscos da ferrovia (PGRF) apresenta a sistemática de gestão de segurança de processos, por meio de um programa para gerenciar os riscos contidos no sistema ferroviário de transporte de carga, identificados pela análise de riscos.

A estrutura do PGRF deve conter os seguintes assuntos e procedimentos: características do sistema ferroviário de transporte de carga e de seu entorno; informações de segurança de processo dos produtos e do transporte de carga; análise de riscos do sistema ferroviário de transporte de carga e sua revisão; procedimentos operacionais; gerenciamento de modificações; manutenção e garantia da integridade dos sistemas críticos; capacitação de recursos humanos; programa de comunicação de riscos; investigação de incidentes e de acidentes; plano de ação de emergência (PAE); auditoria do PGRF. A estrutura do PGRF pode conter outros assuntos e procedimentos, se determinado por órgão ambiental ou Termo de Ajuste de conduta (TAC).

A coordenação geral do PGRF é de responsabilidade do gestor do sistema ferroviário de transporte de carga, que inclui também a sua implantação, revisões e a divulgação. Devido à grande variação de fatores locais e às características de cada via, terminal, pátio, oficina e túnel do sistema ferroviário de transporte de carga, o plano de resposta à emergência deve ser elaborado conforme as necessidades específicas e se encontra detalhado na NBR 16484.

Este plano é de responsabilidade do gestor do sistema ferroviário de transporte de carga e deve ser elaborado antes do início de operação deste sistema. O plano de resposta à emergência deve ser conciso o quanto possível, identificando de forma clara as funções e as responsabilidades de cada participante da equipe de emergência, bem como deve apontar a necessidade de treinamento especial e a realização de simulados de emergência.

O plano de resposta à emergência, quando necessário, pode considerar o auxílio operacional e logístico de outros operadores. O plano de contingência deve ser elaborado o plano de contingência da ferrovia (PCF), visando à garantia da segurança física e patrimonial das instalações do sistema ferroviário de transporte de carga, como, por exemplo, a subestação elétrica, as vias férreas, os túneis ferroviários, as estações, os terminais, as oficinas, os pátios e o centro de controle operacional, contra atividades ilícitas (furto, roubo, vandalismo, terrorismo, etc.) que venham a ocasionar danos aos sistemas operacionais do sistema ferroviário de transporte de carga.

Este plano é de responsabilidade do gestor do sistema ferroviário de transporte de carga e deve ser elaborado e ensaiado antes do início de operação deste sistema, com especial atenção à via permanente, aos terminais e aos túneis ferroviários. Os parâmetros de qualidade da via permanente (construção, geometria, operação e manutenção) do sistema ferroviário transporte de carga devem atender à NBR 16387.

A estratégia de localização das bases de apoio, com o sistema de prevenção e de proteção a incêndio, deve ser definida na fase de projeto da ferrovia, atendendo à análise de risco efetuada para cada trecho da ferrovia de transporte de carga. O sistema de combate a incêndio em trechos de vias com perímetro urbano deve atender à NBR 16484. A instalação de sistema de combate a incêndio em trechos de vias que não estejam em perímetros urbanos é opcional, ficando a critério da concessionária operadora da via, mediante elaboração de análise de risco.

Cada trecho ferroviário deve ser provido no mínimo de um veículo para intervenção de combate a incêndio. As vias compartilhadas com transporte de passageiros e cargas devem atender à NBR 16484. A estratégia de localização das passagens de nível na via permanente deve ser especificada na fase de projeto da ferrovia, atendendo à análise de risco efetuada para cada trecho da ferrovia de transporte de carga.

A instalação dos sistemas de sinalização de segurança, combate e alarme de incêndio e comunicação de emergência na passagem de nível deve ser especificada na fase de projeto, atendendo à análise de risco efetuada para cada trecho da ferrovia de transporte de carga. O projeto do sistema ferroviário de transporte de cargas deve especificar a localização estratégica de bases de apoio a emergências ao longo da via permanente, atendendo à análise de risco.

Estas bases de apoio podem conter um sistema de combate a incêndio (por exemplo, guindaste ferroviário, etc.). Os sistemas de combate a incêndio em túneis ferroviários em trechos de perímetro urbano devem atender à NBR 16484. Nos túneis ferroviários em trechos de perímetro urbano, o sistema de ventilação de emergência deve atender à NBR 16484. A instalação de sistema de combate a incêndio em túneis ferroviários de vias que não estejam em perímetros urbanos é opcional, ficando a critério da operadora da via ou do sistema ferroviário, mediante elaboração de análise de risco.

A análise de risco deve ser revisada anualmente, de modo que seja comprovada a permanência do estado operacional e a inexistência de desenvolvimento urbano do entorno dos túneis ferroviários. A capacitação de recursos humanos para o sistema ferroviário de transporte de cargas é de fundamental importância para o programa de gerenciamento de riscos da ferrovia (PGRF) e visa garantir que os colaboradores sejam plenamente capacitados para desempenhar suas funções e estejam permanentemente atualizados para o desenvolvimento de suas atividades com conhecimento técnico e de forma segura.

Os treinamentos devem ser especificados e realizados antes da entrada em operação do sistema ferroviário de transporte de cargas. O gestor ou operador do sistema ferroviário de transporte de cargas deve ser responsável por definir a equipe operacional para atuar no CCO e no atendimento à emergência, assim como os respectivos treinamentos operacionais e de emergências.

FONTE: Equipe Target
