O desempenho dos dutos corrugados de polietileno

Quais são as características dimensionais dos dutos corrugados? Como deve ser feita a marcação dos dutos corrugados? Qual deve ser o plano de amostragem para verificação dimensional e visual? Como deve ser executada a aceitação e rejeição na inspeção de recebimento? Essas dúvidas estão sendo esclarecidas na NBR 15715 de 07/2020 - Sistemas de dutos corrugados de polietileno (PE) para infraestrutura de cabos de energia e telecomunicações — Requisitos e métodos de ensaio.

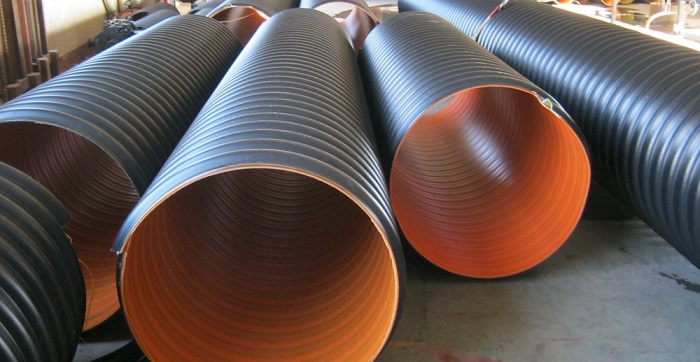

A NBR 15715 de 07/2020 - Sistemas de dutos corrugados de polietileno (PE) para infraestrutura de cabos de energia e telecomunicações — Requisitos e métodos de ensaio especifica os requisitos gerais e de desempenho, bem como os métodos de ensaio, para fabricação de dutos corrugados de polietileno, empregados em instalações de infraestrutura elétrica (baixa, média ou alta-tensão) e/ou de telecomunicações, podendo estar confinados, enterrados ou aparentes. Esta norma não especifica os requisitos a serem atendidos pelos eletrodutos utilizados em sistemas elétricos prediais.

Acesse algumas questões relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Quais são as características dimensionais dos dutos corrugados?

Como deve ser feita a marcação dos dutos corrugados?

Qual deve ser o plano de amostragem para verificação dimensional e visual?

Como deve ser executada a aceitação e rejeição na inspeção de recebimento?

A matéria-prima para a fabricação dos dutos corrugados deve ser o composto de polietileno, que é o material fabricado com resina à base de polietileno, contendo os aditivos e pigmentos necessários. As conexões devem ser fabricadas com composto de polietileno, polipropileno ou PVC. Os dutos corrugados e suas conexões devem atender à classificação da tabela abaixo, quanto à sua aplicação e a sua classificação à propagação de chama. Os dutos corrugados devem atender à classificação da tabela abaixo, quanto à sua aplicação e classificação de resistência à compressão.

Clique na imagem acima para uma melhor visualização



Recomenda-se que o fabricante adote um controle do processo de fabricação capaz de assegurar que os produtos que fabrica estejam de acordo com esta norma. Como referência informativa, pode ser utilizado o Anexo A. Os sistemas de dutos corrugados, quando montados de acordo com as instruções do fabricante, devem ter resistência apropriada às influências externas, conforme a classificação declarada pelo fabricante.

Os dutos corrugados e as conexões devem suportar os esforços normais que ocorrem durante o transporte, armazenamento, instalação recomendada e aplicação. Devem ser fabricados por processo de extrusão e as conexões podem ser fabricadas por qualquer processo de transformação, desde que atendam aos requisitos desta norma. A cor dos dutos corrugados e das conexões deve ser estabelecida entre o fabricante e o comprador, porém recomenda-se a utilização da cor preta.

Os dutos corrugados devem ser aditivados com absorvedores e estabilizantes que assegurem suas propriedades, quando expostos a intempéries durante o período de armazenamento. As superfícies dos dutos corrugados e conexões devem apresentar cor e aspecto uniformes e devem ser isentas de corpos estranhos, bolhas, fraturas do fundido, trincas ou outros defeitos visuais que comprometam o desempenho do produto. O fornecimento e o acondicionamento devem atender ao seguinte: os dutos corrugados devem ser fornecidos em barras com comprimentos múltiplos de 6 m ou em rolos com comprimentos múltiplos de 25 m; quando transportados, os dutos corrugados e conexões não podem ficar expostos à fonte de calor e agente químico agressivo, devendo ser acondicionados adequadamente para que não se soltem durante o transporte e para que preservem sua integridade mecânica.

Os dutos corrugados que não forem na cor preta e as conexões não podem ser estocados em locais sujeitos a intempéries por período superior a seis meses. Para os dutos corrugados pretos, em locais sujeitos a intempéries, recomenda-se que o período de estocagem não seja superior a 12 meses. Para períodos maiores de armazenamento, recomenda-se que os dutos sejam guardados protegidos dos raios solares ou intempéries.

Os dutos corrugados em barras devem ser fornecidos acompanhados de suas respectivas luvas de emenda e dos elementos de vedação, de forma a garantir a resistência às influências externas e, para os dutos corrugados em rolos, o fornecimento de luvas, tampões e elementos de vedação deve ser objeto de acordo entre o comprador e o fornecedor. Os dutos corrugados em rolos devem ser fornecidos com fio-guia interno, cujas extremidades devem ser amarradas nas pontas do duto. A unidade de compra do duto é o metro e das conexões é a peça.

Os dutos corrugados fabricados conforme esta norma devem ser compatíveis entre si, utilizando-se conexões de transição correspondentes. Os dutos corrugados e as conexões devem ser apropriados para a montagem da junta de vedação. Quaisquer que sejam os tipos de juntas formadas, seu desempenho deve ser garantido pela verificação da resistência às influências externas. A junta de vedação deve ser montada segundo as instruções do fabricante.

O duto corrugado deve suportar a carga mínima de 450 N ou 680 N, de acordo com a sua classificação indicada na tabela acima, quando submetido ao ensaio de resistência à compressão. Após o ensaio, os corpos de prova não podem apresentar fissuras, trincas ou estrangulamentos. O ensaio de resistência à compressão deve ser realizado de acordo com o Anexo C.

Quanto à resistência à curvatura, esse ensaio deve ser aplicado somente para os dutos corrugados fornecidos em rolos, aplicando o raio de curvatura indicado pelo fabricante do duto. O duto corrugado deve permitir a passagem de uma esfera ou gabarito cilíndrico com diâmetro de 95% do diâmetro interno mínimo do duto corrugado, quando submetido à curvatura. Após o ensaio, os corpos de prova não podem apresentar quebra, trinca ou fissuras. O ensaio de resistência à curvatura deve ser realizado de acordo com o Anexo D. O duto corrugado e a conexão devem resistir ao impacto sem apresentar quebra, rachaduras ou trincas que permitam a passagem de água ou luz entre os seus meios interior e exterior.

As juntas entre os dutos corrugados e as conexões devem apresentar grau de proteção às influências externas de classificação mínima IP38. A junta é constituída de segmentos de dutos corrugados, conexões e/ou elementos de vedação (quando aplicável). Se necessário, as extremidades abertas do conjunto montado podem ser fechadas ou não incluídas no ensaio.

A montagem das juntas deve ser realizada de acordo com as instruções indicadas no manual técnico do fabricante. A conformidade, de acordo com a classificação informada pelo fabricante, deve atender aos requisitos descritos a seguir, conforme aplicável. O ensaio de verificação da resistência às influências externas da junta deve ser realizado de acordo com a NBR IEC 60529.

Para os efeitos de aplicação da NBR IEC 60529, onde é utilizado o termo invólucro nesta norma é utilizado o termo junta. O conjunto montado deve ser ensaiado de acordo com o ensaio apropriado da NBR IEC 60529, considerando o primeiro numeral característico de proteção especificado pelo fabricante e os respectivos requisitos específicos do grau de proteção contra ingresso de objetos sólidos estranhos.

O conjunto montado ensaiado para o primeiro numeral característico 5 ou 6 deve ser considerado aprovado no ensaio se não houver penetração de poeira visível a olho nu, sem ampliação adicional. O conjunto montado deve ser ensaiado de acordo com o ensaio apropriado da NBR IEC 60529, considerando o segundo numeral característico de proteção e os respectivos requisitos específicos contra a penetração de água. O conjunto montado ensaiado deve ser considerado aprovado no ensaio se não houver penetração de água suficiente para formar uma gota visível a olho nu, sem ampliação adicional.

O ensaio do teor de negro de fumo deve ser aplicado somente ao duto corrugado fornecido na cor preta e somente para sua camada externa. A parede externa do duto corrugado na cor preta deve ser pigmentada com negro de fumo dispersado homogênea e adequadamente, com conteúdo na massa do composto de (2,5 ± 0,5) %. O ensaio de determinação do teor de negro de fumo deve ser realizado de acordo com a ISO 6964.

O ensaio de resistência ao intemperismo artificial deve ser aplicado somente ao duto corrugado fornecido em qualquer cor diferente da cor preta. A parede externa do duto corrugado não fornecido na cor preta deve ser aditivada com protetores ultravioletas dispersados homogênea e adequadamente, permitindo sua proteção dentro do período de estocagem às intempéries. Os resultados dos ensaios de tração no escoamento e alongamento na ruptura dos corpos de prova antes do envelhecimento, comparados com os resultados após o envelhecimento, devem ter variação máxima dentro do intervalo de ? 25% a + 25%. O ensaio de resistência ao intemperismo artificial deve ser realizado de acordo com o Anexo F.

O ensaio de dispersão de pigmentos deve ser aplicado somente à camada externa dos dutos corrugados. Este ensaio não é aplicado aos dutos corrugados classificados como não propagantes à chama. O duto corrugado deve apresentar uma dispersão de pigmentos que atenda à classificação máxima grau 3.

O ensaio de dispersão de pigmentos deve ser realizado de acordo com a NBR ISO 18553. O ensaio de resistência à chama deve ser aplicado somente aos dutos corrugados e às conexões classificados como não propagantes de chama. Os corpos de prova do duto corrugado não podem inflamar, para que sejam considerados resistentes à chama.

Se os corpos de prova queimarem ou forem consumidos sem queimar, o duto corrugado deve ser considerado aprovado, se os três corpos de prova atenderem a todos os requisitos a seguir: não pode haver combustão por mais 30 s após a remoção da chama; após ter cessado a combustão e após o corpo de prova ter sido limpo, utilizando-se um pedaço de tecido embebido em água, a amostra não pode apresentar evidência de queima ou carbonização a menos de 50 mm de qualquer parte da abraçadeira; e não pode ocorrer combustão no lenço de papel. O ensaio de resistência à chama do duto corrugado deve ser realizado de acordo com o Anexo G.
