Os ensaios em aquecedores de água a gás tipo acumulação

Como deve ser realizado o ensaio de estanqueidade? Para a realização dos ensaios práticos, quais as instalações e os equipamentos devem ser disponibilizados? Como devem ser feitos os ensaios de determinação da capacidade de produção? Quais os valores da pressão de ensaio? Essas dúvidas estão sendo mostradas na NBR 10542 de 11/2015 - Aquecedores de água a gás tipo acumulação – Ensaios.

18/03/2020 - Equipe Target

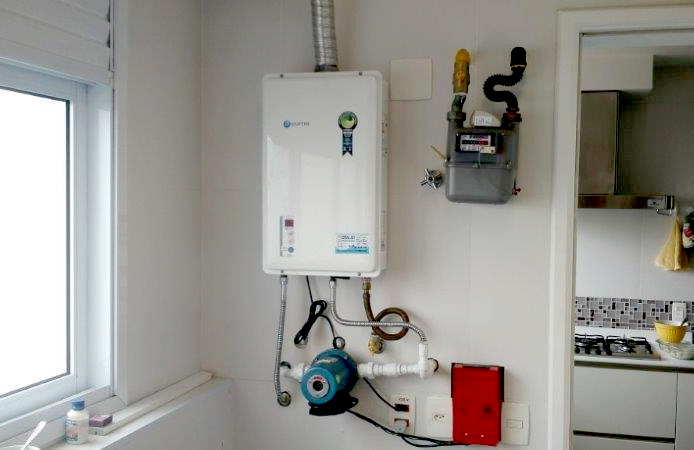

NBR 10542 de 11/2015 - Aquecedores de água a gás tipo acumulação - Ensaios

Confirmada em dezembro de 2019, a NBR 10542 de 11/2015 - Aquecedores de água a gás tipo acumulação – Ensaios especifica um método de ensaio para aquecedores de água, tipo acumulação, nos quais são utilizados combustíveis gasosos.

Acesse algumas questões relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Como deve ser realizado o ensaio de estanqueidade?

Para a realização dos ensaios práticos, quais as instalações e os equipamentos devem ser disponibilizados?

Como devem ser feitos os ensaios de determinação da capacidade de produção?

Quais os valores da pressão de ensaio?

Para a realização dos ensaios práticos, descritos na Seção 3, deve-se dispor das instalações e equipamentos descritos em seguida. Uma sala de ensaio arejada, com circulação de ar equilibrada, provida de um sistema que evite o acúmulo dos produtos da combustão. Um banco de ensaio, equipado com os aparelhos descritos em seguida, instrumentos, etc.

Regulador de pressão de gás ou equipamento equivalente. Medidor de consumo de gás úmido, aferido, equipado com termômetro com precisão com sensibilidade de 0,1 °C. Manômetro com sensibilidade de 19,6 Pa (2 mm de coluna d’água/mm A.A.) para a medição de pressão de gás. Regulador ou redutor de pressão de água. Termômetro de precisão, com escala de 0 °C a + 50 °C e sensibilidade de 0,1 °C, para a medição da temperatura da água fria.

Além disso, deve ter um termômetro de precisão, com escala de 0 °C a + 100 °C e sensibilidade de 0,1 °C, para a medição da temperatura da água quente. Manômetros para campos de medição entre 19,6 kPa e 1 470 kPa (0,2 kgf/cm² e 15 kgf/cm²), com precisão de ± 5%, para a medição da pressão de água. Tubo de medição, balança com sensibilidade de 0,5 g e dispositivo de aspiração, para ensaio das características higiênicas.

Deve-se ter uma chaminé secundária com 500 mm de comprimento, do mesmo diâmetro da gola do aquecedor, para os ensaios de aferição da qualidade da combustão e determinação da taxa de rendimento. Dispositivo para medição da fuga de gás nos ensaios de estanqueidade, conforme figuras abaixo. Uma bomba para funcionar com o dispositivo de aspiração.

Clique na imagem acima para uma melhor visualização





Deve-se incluir um aparelho para determinação de CO, que permita leituras de aproximadamente 0,0005% em volume, um insuflador para ensaio de reversão de corrente de ar, dispondo de medidor de velocidade de ar, com sensibilidade de 0,1 m/s e um calorímetro com precisão de 2,1 kJ/m3 normalizado (0,5 kcal/m3 normalizado). Um barômetro com precisão de 6,5 Pa (0,05 mm de coluna de mercúrio) e um densímetro, para medição comparativa de densidade de gases, com precisão de 0,002.

Acrescentar uma bomba de ar com manômetro para ensaio de estanqueidade, um dispositivo de medição para temperaturas de superfície, um equipamento para produzir misturas de gases e compartimentos de ensaio. Para as pressões de ensaio, para gás, os valores da pressão de ensaio, medidos na conexão do tubo de admissão de gás do aquecedor, devem obedecer aos valores estabelecidos na tabela abaixo.



Clique na imagem acima para uma melhor visualização





Para a verificação de avarias de transporte, antes do início dos ensaios, o aquecedor deve ser examinado quanto à existência de evidentes avarias de transporte que possam influir no seu funcionamento. Para o ensaio de conformidade com as especificações, deve-se verificar a conformidade do aparelho com as características descritas nas especificações, bem como se as instalações de ensaio correspondem às exigências da Seção 2.

O ensaio de estanqueidade para gás deve ser realizado com o aquecedor no estado em que foi fornecido pelo fabricante, com o emprego de ar à pressão de 14,7 kPa (1 500 mm C.A.), utilizando-se os equipamentos de medição conforme figuras acima. Após regulagem da pressão de ar, deve-se manter, antes de cada leitura, um tempo de espera de pelo menos 5 min para a estabilização da temperatura da instalação de medição.

Nos ensaios, o dispositivo de regulagem a ser ensaiado deve estar fechado, porém com a sua saída comunicando-se com o ambiente. A estanqueidade do registro de controle de gás deve ser verificada nas posições aberta e fechada separadamente do aquecedor. O registro deve ser imerso em água e submetido a uma pressão de ensaio de 49 kPa (0,5 kgf/cm²).

Para água, antes do início do ensaio, deve-se eliminar o ar de peças destinadas à circulação de água, mediante repetidas aberturas e fechamentos do registro de água quente. As peças destinadas à circulação de água devem ser submetidas a uma pressão mínima de ensaio de 588 kPa (6 kgf/cm²), durante 30 min, não podendo ocorrer vazamento em qualquer das peças no transcorrer do ensaio.

O ensaio de temperatura da capa é realizado por ocasião do ensaio das características higiênicas, com potência nominal e corrente de ascensão, com o emprego do gás de referência. 3.7.2 O aquecedor deve funcionar durante aproximadamente 15 min, antes de serem determinadas as temperaturas.

O ensaio de estabilidade de queima é realizado por ocasião do ensaio das características higiênicas, com corrente de ascensão e com os valores-limites de potência nominal indicados nas especificações, com o emprego de todos os gases de ensaio. A estabilidade de queima da chama-piloto é ensaiada em uma corrente de ar horizontal com velocidade de 2 m/s, dirigida de várias direções para a abertura de observação das chamas na capa do aquecedor.

Deve-se medir a velocidade de ar em uma distância de aproximadamente 0,5 m do aquecedor, e a saída de ar do insuflador deve estar pelo menos 1 m distante do aquecedor. Para os ensaios de determinação da capacidade de produção, o aquecedor deve ser colocado em funcionamento, operando com vazões de água ajustadas para 3 L/min, 5 L/min, 7 L/min; 4 L/min, 7 L/min, 10 L/min e 6 L/min, 10 L/min, 14 L/min, respectivamente, para aparelhos de porte pequeno, médio e grande.

A capacidade de produção do aquecedor é medida pela quantidade de energia fornecida pelo aquecedor em 1 h de operação. Para a realização dos ensaios, usar bancos de prova semelhantes aos das Figuras A.5 a e A.5 b) – disponíveis na norma, com o emprego do gás de referência.

FONTE: Equipe Target
