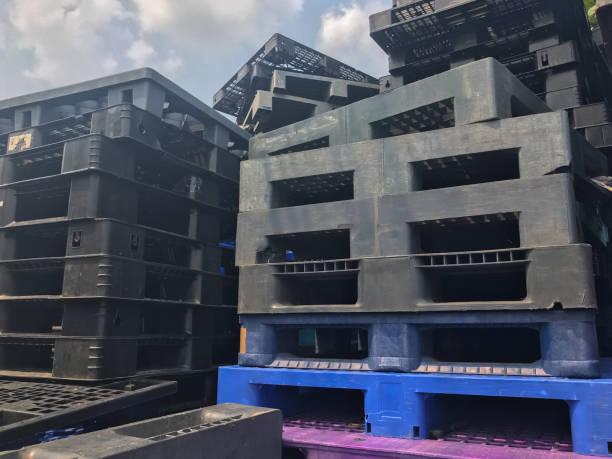

Os ensaios em paletes plásticos

Como deve ser executado o ensaio de carga dinâmica? Qual o procedimento para o ensaio de porta-palete – flexão? Esses questionamentos estão sendo mostrados na NBR 16242 de 02/2020 - Paletes plásticos — Requisitos e métodos de ensaio.

11/03/2020 - Equipe Target

NBR 16242 de 02/2020 - Paletes plásticos — Requisitos e métodos de ensaio

A NBR 16242 de 02/2020 - Paletes plásticos — Requisitos e métodos de ensaio especifica os requisitos e métodos de ensaio para classificação de paletes plásticos. Um palete plástico pode ser definido como uma plataforma fabricada em material plástico, destinada a suportar cargas, permitindo sua movimentação mecânica por meio do garfo girante.

Acesse algumas dúvidas relacionadas a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Como deve ser executado o ensaio de carga dinâmica?

Qual o procedimento para o ensaio de porta-palete – flexão?

As forças a que os paletes são expostos durante o uso podem variar significativamente. Os procedimentos de ensaio descritos nesta norma são simulações aproximadas de utilização de paletes. Estes ensaios ajudam o fabricante de palete a estabelecer um balanço inicial aceitável entre o custo e o desempenho de um projeto de paletes.

Pretende-se que todos os resultados de ensaios realizados com esta norma sejam confirmados e verificados pelos ensaios de campo antes da publicação do desempenho ou da implementação comercial de um novo projeto de palete. É essencial ter cuidado ao comparar os resultados dos ensaios com a experiência histórica usando projetos de paletes existentes. As expectativas dos usuários de paletes é variável.

Alguns requerem maior desempenho e alguns aceitam níveis mais baixos de desempenho. Usuários estão aceitando diferentes níveis de risco ao utilizar paletes. Devido às expectativas dos usuários de palete serem variáveis, os resultados dos ensaios de desempenho nem sempre refletem a percepção do usuário. A diversidade de formas de utilização de paletes dificulta o estabelecimento da capacidade de carga. Recomenda-se que o usuário faça ensaios práticos referentes ao seu uso específico. Os paletes devem ser classificados conforme a tabela abaixo.



Clique na imagem acima para uma melhor visualização





Os paletes plásticos devem ser fabricados com resinas termoplásticas, com ou sem a incorporação de aditivos e/ou pigmentos, a critério do fabricante, que deve assegurar a obtenção de um produto que atenda aos requisitos desta norma. Os paletes devem estar isentos de falhas de fabricação, como rachaduras, deformações, bordas afiadas e rebarbas que sejam perceptíveis a olho nu.

Para o ensaio de carga dinâmica – flexão, quando submetido ao ensaio de carga dinâmica – flexão, o palete deve atingir uma flecha máxima de 2,5% de lateral. Para a flecha residual, quando submetido ao ensaio de carga dinâmica – flecha residual, o palete deve apresentar uma flecha residual inferior a 0,8% de lateral dentro das 24 h seguintes ao término do ensaio de flexão.

Para o porta-palete, no ensaio de flexão, quando submetido a uma carga dinâmica – flexão, o palete deve atingir uma flecha máxima de 2,5% de lateral. Para a flecha residual, quando submetido ao ensaio de carga dinâmica – flecha residual, o palete deve apresentar uma flecha residual inferior a 0,6% de lateral dentro das 24 h seguintes ao término do ensaio de flexão.

Para a carga estática rígida, quando submetido ao ensaio de carga dinâmica – flexão, após a fratura do palete ou ao se atingir a deformação máxima permitida, o resultado a ser considerado para fins de classificação é de 80% do valor registrado. Antes da realização dos ensaios, condicionar as amostras a 23 °C ± 2 °C por um período mínimo de 24 h. Os ensaios devem ser realizados sob esta mesma condição ambiental.

Para os métodos de ensaio, a amostragem, em relação a realização dos ensaios, deve ser tomada, de modo aleatório, três unidades de um lote (uma unidade para cada ensaio). Para a carga dinâmica, o ensaio visa simular a movimentação do palete por meio de empilhadeira ou paleteira.

Para que o usuário possa usufruir de todas características e obter maior durabilidade de seus paletes, devem respeitar algumas premissas básicas: respeitar e entender as características de uso de cada modelo de palete; respeitar as capacidades de cargas indicadas para seu modelo de palete; evitar o choque ou batidas dos garfos da empilhadeira no palete; sempre posicionar de maneira correta os garfos das empilhadeiras; procurar sempre utilizar cargas uniformemente distribuídas.

FONTE: Equipe Target
