Os vidros de segurança para veículos rodoviários

Quais as características principais e secundárias dos vidros de segurança? Qual o comportamento em caso de impacto com corpos maciços, não pontiagudos (esfera de 227 g) nos vidros? Para garantir a segurança contra o estilhaçamento após a ruptura, quais os requisitos que os vidros de segurança devem atender? Quanto à distorção óptica, quais os requisitos que os vidros de segurança devem atender? Esses questionamentos estão sendo mostrados na a NBR 9491 de 11/2015 - Vidros de segurança para veículos rodoviários — Requisitos.

22/01/2020 - Equipe Target

NBR 9491 de 11/2015: os requisitos dos vidros de segurança para veículos rodoviários

Confirmada em dezembro 2019, a NBR 9491 de 11/2015 - Vidros de segurança para veículos rodoviários — Requisitos estabelece os requisitos mínimos para vidros de segurança empregados em veículos de categorias M1, M2, M3, N1, N2 e N3, e os respectivos métodos de ensaio para sua avaliação. Ela se aplica a materiais de vidro de segurança automotivo utilizados como para-brisas ou outras lâminas, em veículos a motor e seus reboques. Todavia, não se aplica a materiais de vidro para iluminação, dispositivos de sinalização de luz, painéis de instrumentos e vidros à prova de balas.

Acesse alguns questionamentos relacionados a essa norma GRATUITAMENTE no Target Genius Respostas Diretas:

Quais as características principais e secundárias dos vidros de segurança?

Qual o comportamento em caso de impacto com corpos maciços, não pontiagudos (esfera de 227 g) nos vidros?

Para garantir a segurança contra o estilhaçamento após a ruptura, quais os requisitos que os vidros de segurança devem atender?

Quanto à distorção óptica, quais os requisitos que os vidros de segurança devem atender?

Pode-se dizer que a altura do segmento h é a distância máxima, medida em ângulos de aproximadamente 90° com a lâmina de vidro, separando a superfície interior da lâmina de um plano que passa através das extremidades da lâmina (figura abaixo). Em para-brisas devem ser utilizados apenas vidros laminados, com película de no mínimo 0,76 mm de espessura.

Nas demais áreas envidraçadas podem ser utilizados tanto os vidros temperados como laminados. Os vidros podem ser agrupados conforme descrito, se apresentarem características principais e secundárias análogas. Uma modificação das características principais resulta, em geral, em um novo produto. Admite-se, entretanto, que uma modificação da forma e dimensão não obriga necessariamente a realização de uma nova série completa de ensaios.

Clique na imagem acima para uma melhor visualização



O agrupamento para os vidros de para-brisas deve ser realizado de acordo com o Anexo A. Os vidros que apresentam diferenças somente no nível de suas características secundárias podem ser considerados pertencentes ao mesmo tipo. Os ensaios devem ser realizados sempre nos corpos de provas da versão mais completa. As características principais e secundárias de acordo com o tipo de vidro e sua aplicação no veículo estão discriminadas na tabela abaixo.

Clique na imagem acima para uma melhor visualização



Com relação à espessura (característica principal), são estabelecidas algumas categorias. Para vidros laminados: categoria I: e ≤ 5,5 mm; categoria II: 5,5 mm < e ≤ 6,5 mm; categoria III: 6,5 mm < e. Para vidros temperados: categoria I: e ≤ 3,5 mm; categoria II: 3,5 mm < e ≤ 4,5 mm; categoria III: 4,5 mm < e ≤ 6,5 mm; categoria IV: 6,5 mm < e.

A identificação dos vidros de segurança deve ser por meio de marcação indelével, em local de fácil visualização, que contenha no mínimo a marca do fabricante e informações que permitam sua rastreabilidade. A faixa de pigmentação com transmissão luminosa inferior a 70% não pode invadir as áreas de visão A e B, conforme a NBR 16187.

Para garantir a segurança contra o estilhaçamento após a ruptura, os vidros de segurança devem atender aos seguintes requisitos, quando ensaiados conforme a NBR 9492, sendo que o número de fragmentos em um quadrado de 50 mm de lado deve ser de no mínimo 40 fragmentos: na contagem, deve-se considerar como meio fragmento os que forem cortados pelos lados do quadrado; não se avaliam os fragmentos ocorrentes em uma faixa marginal de 20 mm de largura que circunda a periferia do vidro, nem os ocorrentes em um raio de 75 mm do centro de percussão; fragmentos nos quais a superfície seja superior a 3 cm² não são admitidos, salvo nas partes já definidas; fragmentos de forma mais alongada são admissíveis somente na hipótese de não ultrapassarem o comprimento de 100 mm e não formarem um ângulo maior que 45° com a borda, exceto se ocorrerem nas áreas já descritas; quando o fragmento se estende para além da área excluída, já descrita, apenas a parte do fragmento que estiver fora desta área deve ser avaliada.

Um conjunto de amostras apresentada para aprovação deve ser considerado satisfatório do ponto de vista da fragmentação, se pelo menos três dos quatro ensaios realizados em cada um dos pontos de impacto forem aprovados. Se os desvios acima mencionados forem encontrados, eles devem ser anotados no relatório de ensaio e os registros permanentes do padrão de fragmentação devem ser anexados ao relatório.

Quanto à resistência ao impacto, o comportamento em caso de impacto com corpos maciços, não pontiagudos (esfera de 227 g), os vidros de segurança devem obedecer aos seguintes requisitos, quando ensaiados conforme a NBR 9494, sendo observado o apresentado em seguida. Os vidros temperados aplicados em qualquer área, exceto para-brisa, o ensaio deve ser considerado aprovado se houver apenas uma ruptura, entre os seis corpos de prova ensaiados. Caso o resultado seja negativo em dois ou mais corpos de prova, o ensaio deve ser repetido em um novo lote de peças, com seis novos corpos de prova do mesmo lote, sendo que neste caso não pode haver qualquer quebra.

Em vidros laminados aplicados em para-brisas, para os dez corpos de prova de cada temperatura e de cada altura de queda, o ensaio deve ser considerado aprovado se pelo menos oito atenderem aos seguintes requisitos: a esfera não pode atravessar o corpo de prova; o corpo de prova não pode quebrar em vários pedaços; no caso do não rompimento da camada intermediária do vidro, devem-se pesar os estilhaços desprendidos do lado oposto à face de impacto da esfera. Havendo fissuras, a pesagem é desnecessária.

Para os vidros laminados aplicados em outras áreas do veículo, o ensaio deve ser considerado aprovado se, dos oito corpos de prova, seis apresentarem resultados satisfatórios. O ensaio deve ser considerado satisfatório se: a esfera não atravessar a amostra; não for possível partir a peça em pedaços separados; no ponto imediatamente oposto ao ponto de impacto, pequenos fragmentos se soltarem, a área exposta do PVB deve ser menor que 645 mm2, sendo que sua superfície deve sempre conter pequenas partículas de vidro aderidas.

No caso de haver separação total do vidro da película de PVB essa área não pode exceder 1.935 mm² em qualquer um dos lados. Fragmentos do vidro externo oposto ao ponto de impacto e adjacente à área de impacto não são considerados falhas. Caso o resultado seja negativo em três ou mais corpos de prova, o ensaio deve ser repetido em um novo lote de peças, com oito novos corpos de prova do mesmo lote, sendo que neste caso não pode haver qualquer quebra. Em caso de resultado insatisfatório neste segundo ensaio, a amostra é reprovada.

No comportamento em caso de ruptura com esfera de 2.260 g para vidros aplicados em para-brisas, os vidros de segurança devem atender aos requisitos já descritos, quando ensaiados conforme a NBR 9494. O ensaio é considerado satisfatório se pelo menos 11 dos 12 corpos de prova ensaiados, conforme NBR 9494, não forem atravessados em até 5 s após o impacto. Se houver duas ou mais amostras atravessadas, uma nova série de ensaios deve ser realizada com 12 novos corpos de prova, sendo que nessa condição nenhuma amostra pode ser atravessada. Caso contrário, o conjunto de amostras é reprovado.

No comportamento em caso de impacto com corpos maciços não pontiagudos em vidros laminados de para-brisa – phanton, a classificação dos para-brisas a serem ensaiados está definida no Anexo A. Os vidros de segurança devem atender aos requisitos já descritos, quando ensaiados conforme a NBR 9493. Considera-se que o corpo de prova foi aprovado se os seguintes requisitos forem atendidos: a amostra quebrar, exibindo numerosas rachaduras circulares centralizadas aproximadamente no ponto de impacto; as rachaduras mais próximas ao ponto de impacto não podem estar a mais de 80 mm dele; as camadas do vidro continuarem aderindo ao material plástico da camada intermediária.

Uma ou mais separações parciais, a partir da camada intermediária com uma distância inferior a 4 mm de extensão, em qualquer lado da rachadura, são permitidas, fora de um círculo de 60 mm de diâmetro centralizado no ponto de impacto; no lado do impacto: a camada intermediária não pode ficar exposta sobre uma área superior a 20 cm²; uma ruptura na camada intermediária de até 35 mm de comprimento é permitida, desde que o phanton não ultrapasse a camada intermediária.

Um conjunto de amostras submetido para homologação deve ser considerado aprovado do ponto de vista do ensaio de phanton, se um dos seguintes requisitos for atendido: todos os corpos de prova forem aprovados; ou se um corpo de prova for reprovado, uma nova série de ensaios deve ser realizada em um novo conjunto de amostras e todas devem ser aprovadas. Caso um corpo de prova seja reprovado, a amostra deve ser reprovada.

Quanto à transmissão luminosa, os vidros de segurança devem atender à legislação vigente e devem ser ensaiados conforme a NBR 9503. Caso o resultado do ensaio não atenda aos requisitos descritos na legislação vigente, o vidro deve ser considerado reprovado.

FONTE: Equipe Target

Anúncio fixo da norma NBRISO9001 Chegou o novo app Target GEDWeb!
Busque e visualize suas normas ABNT NBR NM
Recursos exclusivos de busca, leitura por voz,
acesso off-line, navegação por setor e muito mais!
Produto/Serviço relacionado à NBRISO9001

Baseado nos documentos visitados

Normas recomendadas para você

Vidros de segurança para veículos rodoviários — Requisitos
NBR9491 de 11/2015

Vidros de segurança para veículos rodoviários — Requisitos

Vidros de segurança - Ensaio de radiação
NBR9501 de 11/2015

Vidros de segurança - Ensaio de radiação

Vidros de segurança - Determinação da transmissão luminosa
NBR9503 de 11/2015

Vidros de segurança - Determinação da transmissão luminosa

Vidros de segurança — Determinação dos afastamentos quando submetidos à verificação dimensional e suas tolerâncias — Método de ensaio
NBR7334 de 12/2011

Vidros de segurança — Determinação dos afastamentos quando submetidos à verificação dimensional e suas tolerâncias — Método de ensaio

Vidros de segurança — Ensaio de ruptura — Segurança contra estilhaços
NBR9492 de 03/2014

Vidros de segurança — Ensaio de ruptura — Segurança contra estilhaços

Terminologia de vidros planos e dos componentes acessórios a sua aplicação
NBRNM293 de 05/2004

Terminologia de vidros planos e dos componentes acessórios a sua aplicação

Emprego do dispositivo bidimensional para o posicionamento de ocupantes em veículos rodoviários
NBR6058 de 08/1987

Emprego do dispositivo bidimensional para o posicionamento de ocupantes em veículos rodoviários

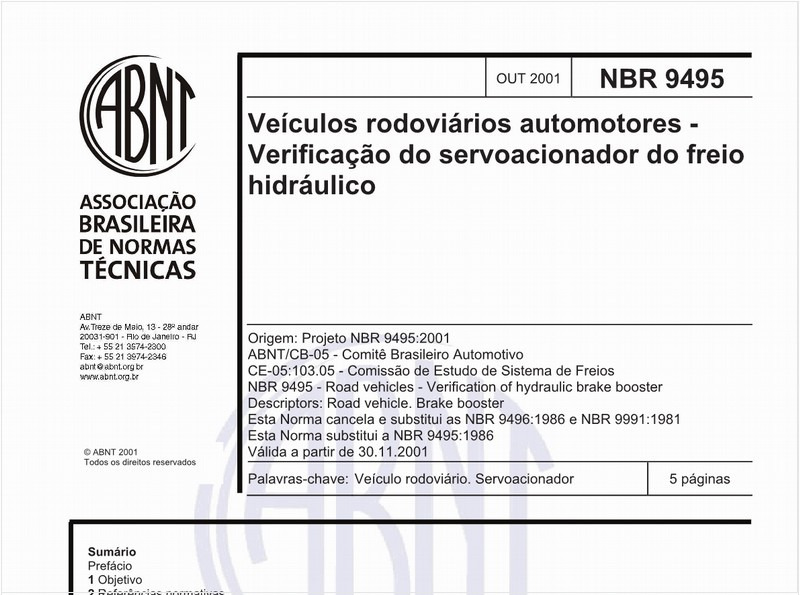

Veículos rodoviários automotores - Verificação do servoacionador do freio hidráulico
