NBR 6939 de 10/2018: o procedimento para escolher as tensões suportáveis normalizadas
A NBR 6939 de 10/2018 - Coordenação do isolamento - Procedimento se aplica aos sistemas elétricos de corrente alternada, trifásicos, nos quais a tensão máxima dos equipamentos é superior a 1 kV. Especifica o procedimento para escolher as tensões suportáveis normalizadas para isolação fase-terra, isolação fase-fase e isolação longitudinal dos equipamentos e instalações utilizados nestes sistemas. Apresenta, também, listas de valores normalizados entre os quais as tensões suportáveis nominais devem ser escolhidas.
Esta norma recomenda que as tensões suportáveis escolhidas sejam associadas à tensão máxima dos equipamentos. Esta associação é destinada somente a fins de coordenação do isolamento. As prescrições referentes às regras de segurança para o ser humano não são cobertas por esta norma. Os princípios utilizados nesta norma se aplicam também às isolações das linhas de transmissão, porém os valores das suas tensões suportáveis podem ser diferentes das tensões suportáveis nominais normalizadas.
Todas as regras de coordenação do isolamento apresentadas nesta Norma são justificadas, em detalhes, na NBR 8186, em particular, no que concerne à associação das tensões suportáveis nominais normalizadas com a tensão máxima dos equipamentos. Quando mais de um conjunto de tensões suportáveis nominais normalizadas é associado a uma mesma tensão máxima dos equipamentos, é dada uma indicação para a seleção do conjunto mais apropriado.
Target Genius Respostas Diretas:Quais são as condições ambientais normais?
Quais os níveis de isolamento normalizados para a faixa 1 (1 kV < Um = 245 kV)?
Qual a tensão suportável nominal normalizada de impulso atmosférico?
Quais os símbolos usados nessa norma?

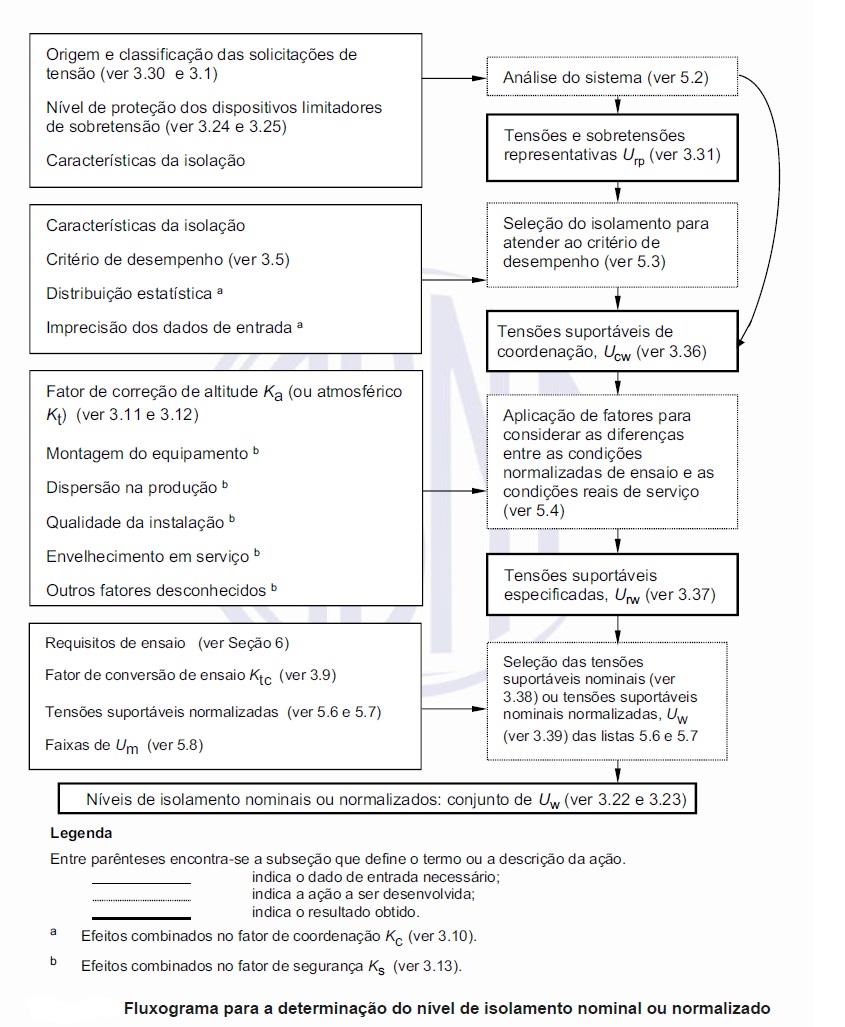

O procedimento para coordenação do isolamento consiste na seleção da tensão máxima do equipamento e no correspondente conjunto de tensões suportáveis nominais normalizadas que caracterizam a isolação do equipamento necessário para aplicação. Este procedimento é delineado na figura abaixo e suas etapas são descritas em 5.1 a 5.5. A otimização do conjunto selecionado de Uw pode requerer reconsideração de alguns dados de entrada e a repetição de parte do procedimento.
As tensões suportáveis nominais devem ser selecionadas das listas de tensões apresentadas em 5.6 e 5.7. O conjunto de tensões normalizadas selecionado constitui o nível de isolamento nominal. Se as tensões suportáveis nominais normalizadas forem também associadas à mesma tensão Um, de acordo com 5.10, este conjunto constitui o nível de isolamento normalizado.
Clique na imagem acima para uma melhor visualização
As tensões e as sobretensões que solicitam a isolação devem ser determinadas em amplitude, forma e duração por meio de uma análise do sistema que inclui a seleção e a localização dos dispositivos de limitação e proteção contra sobretensão. Para cada classe de tensão e sobretensão, esta análise deve então determinar as tensões e as sobretensões representativas, levando em consideração as características da isolação com respeito aos diferentes comportamentos para as formas de onda das tensões ou sobretensões no sistema e para as formas de onda normalizadas das tensões aplicadas no ensaio de tensão suportável normaliz...
